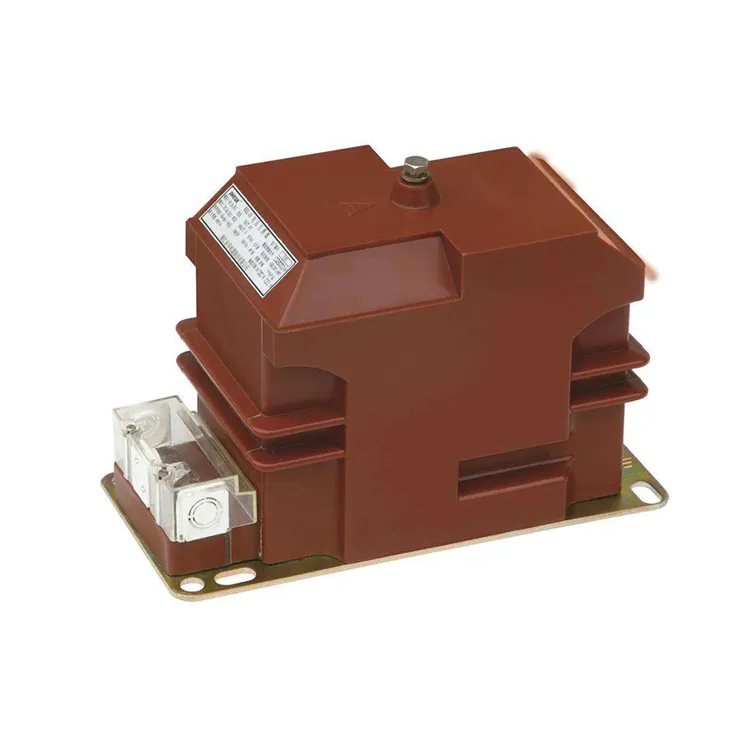

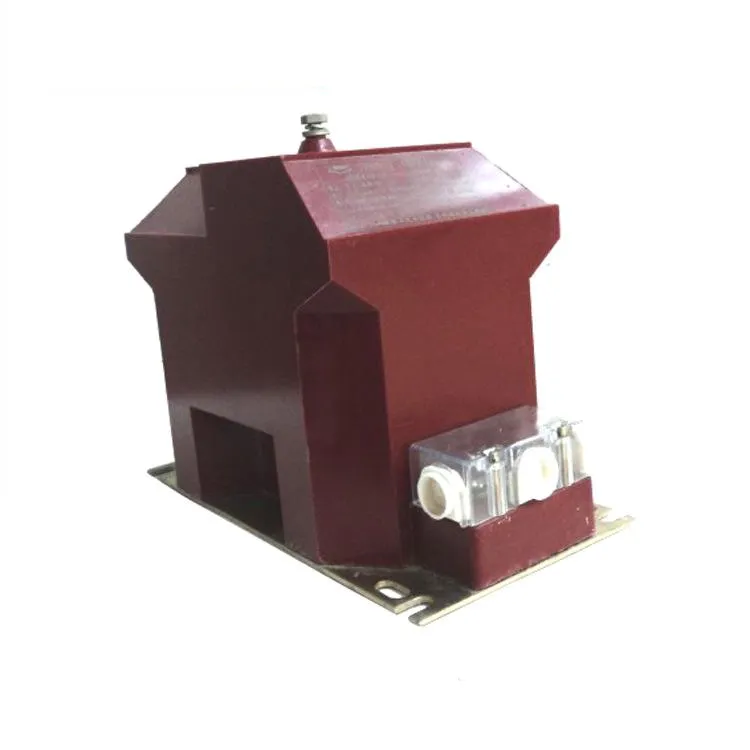

Keskpinge vaiguvalu potentsiaalimuundur lülitusseadmetes

Keskpinge vaiguvalu potentsiaalitrafo, mille funktsioon on samasugune kui toitejaotustrafo, on mõeldud pinge muundamiseks. Kuid jõutrafod reguleerivad pinget peamiselt selleks, et võimaldada elektrienergia tõhusat edastamist ja jaotamist, tavaliselt kVA või MVA võimsusega, samas kui potentsiaalsed trafod täidavad mõõtmise ja kaitse rolli. Keskpinge vaiguvalu potentsiaalitrafo põhiülesanne on varustada mõõteriistad ja kaitsereleed töötoitega, et võimaldada liini pinge, võimsuse ja energiatarbimise täpset jälgimist. Potentsiaalsed trafod pakuvad ka kriitilist sisendit kaitseskeemidele, et kaitsta kõrge väärtusega varasid, nagu ülekandeliinid, mootorid ja jõutrafod rikkeolukordade ajal. Nende funktsioonide tõttupotentsiaalsed trafodon projekteeritud suhteliselt väikese võimsusega, tavaliselt vaid mõnest VA kuni mitmekümne VA-st ja harva üle 1000 VA.

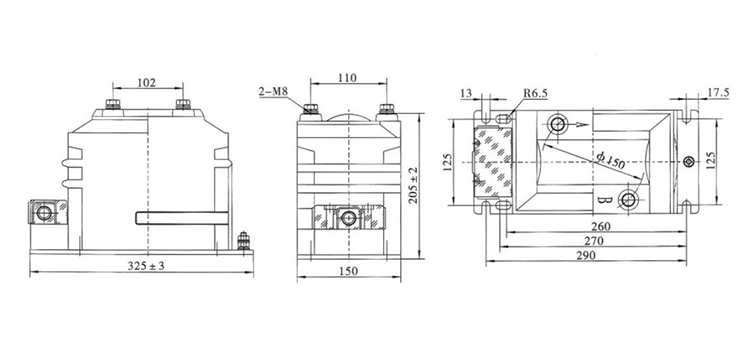

Tehniline spetsifikatsioon:

Toote KKK:

K: Mis on keskpinge vaiguvalu potentsiaalitrafo funktsioon jaotusseadmetes?

V: Potentsiaalset trafot kasutatakse primaarsüsteemi pinge alandamiseks standardiseeritud madalamale väärtusele, mida saab ohutult anda mõõteriistadele, energiaarvestitele ja kaitsereleedele. Keskpinge lülitusseadmetes pakuvad vaiguvalu potentsiaalitrafod primaarpingesüsteemi ja sekundaarse pinge juhtimisahelate vahel galvaanilist isolatsiooni, et tagada nii täpsus kui ka operaatori ohutus.

K: Miks eelistatakse keskpinge potentsiaalitrafode jaoks vaiguvalu tehnoloogiat?

V: Vaigust valatud PT-d kasutavad isolatsiooni- ja kapseldajana epoksüvaiku. See tehnoloogia tagab suurepärase elektriisolatsiooni, suure mehaanilise tugevuse, vastupidavuse niiskusele ja tolmule ning tugeva kaitse osalise tühjenemise eest. Selle tulemusena on vaiguvalu potentsiaalitrafod eriti sobivad siseruumides kasutatavate jaotusseadmete jaoks, kus kompaktne disain ja pikk kasutusiga on kriitilise tähtsusega.

K: Millised on keskmise pingega vaigust valatud PT tüüpilised pinged?

V: Keskpinge vaiguvalu potentsiaalitrafod on üldiselt ette nähtud süsteemide jaoks vahemikus 3,6 kV kuni 36 kV, mis sõltub lülitusseadme konstruktsioonist. Sekundaarne väljundpinge on tavaliselt standardiseeritud 100 V või 110 V, mis on faaside ja faaside vaheline pingetase, või 100/√3 V või 110/√3 V, mis on faasi ja nulli vaheline pingetase kooskõlas IEC standarditega.
