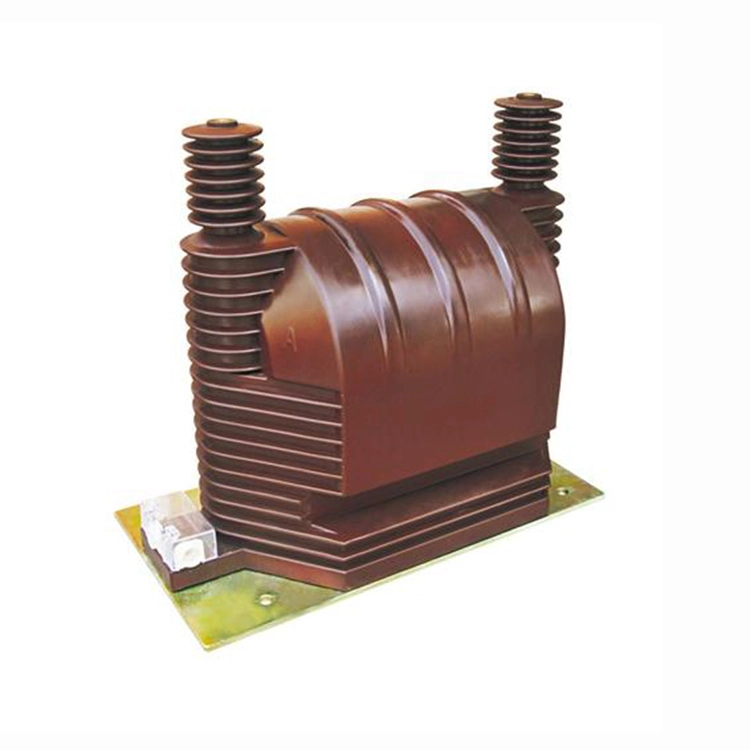

33kv kõrgepinge ühefaasiline potentsiaalitrafo

Toote omadused:

1. Struktuuriliselt võib 33kv kõrgepinge ühefaasilist potentsiaalitrafot pidada väikese võimsusega ja suure suhtega alandava toitetrafoks. Erinevalt jõutrafost on aga  apotentsiaalne trafoei edasta energiat koormuse varustamiseks. Selle asemel mängib see olulist rolli mõõtmisel ja kaitsel.

2. Sekundaarahel on ühendatud mõõteriistade, kaitsereleede ja automaatsete seadmetega, mille pingepoolitel on äärmiselt kõrge ja sisuliselt konstantne takistus. Selle tulemusena on sekundaarvool minimaalne, sarnaselt jõutrafo koormuseta olekuga. 33kv kõrgepinge ühefaasilise potentsiaalitrafo voolutarve on äärmiselt madal ning sekundaarpinge jääb praktiliselt võrdseks indutseeritud EMF-iga, mille määrab konstantne primaarpinge. See tagab pinge mõõtmiseks vajaliku täpsustaseme.

3. Potentsiaalsete trafode sekundaarmähis ei tohi kunagi olla lühises. Tavalise töö korral on 33kv kõrgepinge ühefaasilise potentsiaalitrafo koormus suure takistusega seade, kuid lühise korral on ainsaks piiravaks teguriks mähise takistus. See võib põhjustada liiga kõrge lühisevoolu, põhjustades valesid arvesti näitu, valesid relee toiminguid või isegi toitetrafo püsivaid kahjustusi.

4. Nii sekundaarmähise kui ka nulljärjestusmähise klemm peab olema maandatud. Kui maandust ei toimu, võib primaarsüsteemi rike tekitada nendes mähistes ohtlikult kõrge pinge, mis kujutab endast tõsist ohtu ühendatud instrumentidele, releedele ja personali ohutusele.

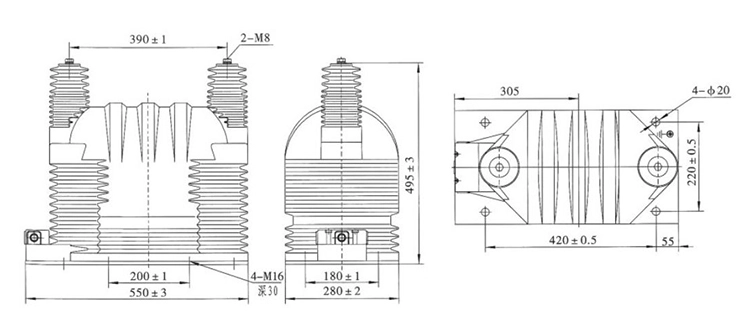

Tehniline spetsifikatsioon:

Toote KKK:

K: Mis on 33kv kõrgepinge ühefaasilise potentsiaalitrafo nimikoormus?

V: Sõltuvalt rakendusest on nimikoormus üldiselt vahemikus 25 VA kuni 200 VA. See tagab mõõtevahendite ja kaitsereleede stabiilse täpsuse ilma trafot üle koormamata.

K: Kuidas on 33kv kõrgepinge ühefaasiline potentsiaalitrafo maandatud?

V: Sekundaarmähis on tavaliselt ühes punktis maandatud, et säilitada võrdluspotentsiaali ja tagada ohutus. see aitab vältida pingeid ja vähendada isolatsiooni rikke ohtu.

K: Kas kolmefaasiliseks mõõtmiseks saab ühendada ühefaasilise PT?

V: Muidugi. Kolmefaasilise süsteemi jaoks saab kolm ühefaasilist PT-d ühendada täht- või avatud kolmnurkse paigutusega, mis sõltub sellest, kas täisfaasi ja faasi vahelisi pingeid on vaja jälgida või mitte.
