Tuhandete serveritega täidetud kihavas andmekeskuses tuleb täpselt jälgida iga tarbitud vatti võimsust. Rajatise haldaja kasutab energiatarbimise jälgimiseks, ebatõhususe tuvastamiseks ja kulude jaotamiseks arvestite võrku. Kõigi nende arvestite keskmes on aVoolutrafo CT— tagasihoidlik andur, mis täidab vaikselt üht elektrimõõtmise kõige kriitilisemat ülesannet. Ilma selle komponendita oleks võimsuse täpne jälgimine peaaegu võimatu. Voolutrafod on oluliseks sillaks kõrgepinge ja kõrge voolutugevusega elektrijaotuse maailma ja kaasaegsete mõõtesüsteemide tundliku ja väikese võimsusega elektroonika vahel.
Mis teeb siis voolutrafost CT elektrimõõtesüsteemide võtmeanduriks? Vastus peitub kolmes põhilises võimes: täpne voolu mõõtmine laias dünaamilises vahemikus, täielik galvaaniline isolatsioon primaarahela ja mõõteseadmete vahel ning võime pakkuda standardiseeritud madala voolu väljundit, mida arvestid ja kaitsereleed hõlpsalt töödeldavad. See artikkel uurib projekteerimispõhimõtteid, jõudlusnäitajaid ja rakenduskaalutlusi, mis muudavad voolutrafod elektrimõõtmises hädavajalikuks. Magnetinduktsiooni füüsikast kuni täpsuse ja küllastuse praktiliste väljakutseteni lahkame tehnikat, mis võimaldab nendel seadmetel pakkuda usaldusväärseid mõõtmisi kõiges alates elamute allmeetritest kuni kõrgepingealajaamadeni.

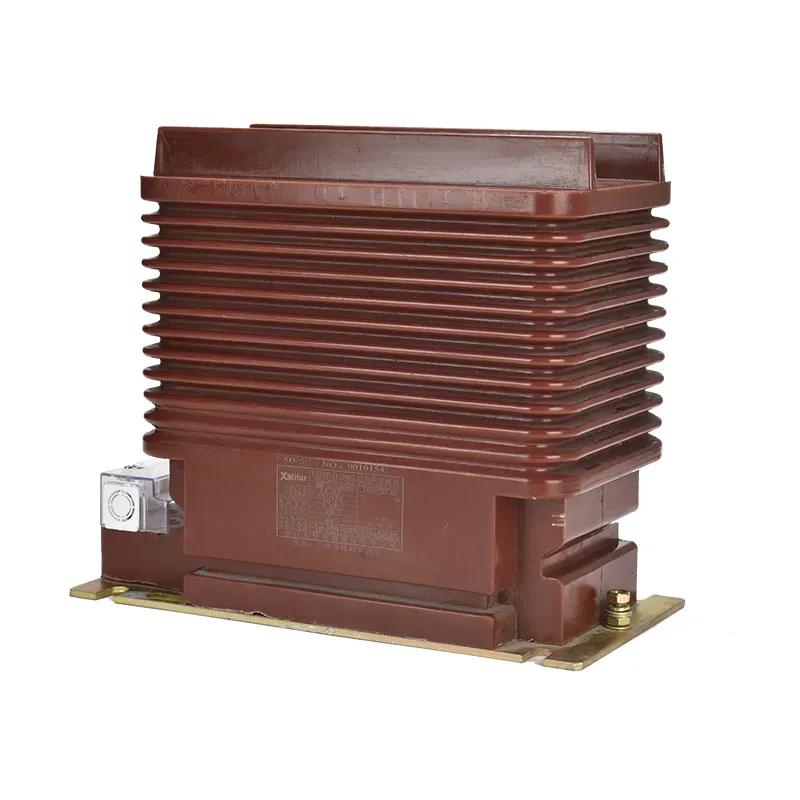

Voolutrafo CT on teatud tüüpi instrumenditrafo, mis on ette nähtud vähendatud, täpselt skaleeritud voolu tekitamiseks, mis on võrdeline primaarjuhis voolava vooluga. See on passiivne seade, mis töötab elektromagnetilise induktsiooni põhimõttel. Primaarjuht – mõõdetavat voolu kandev traat – läbib CT südamikku, mis on tavaliselt suure läbilaskvusega magnetmaterjalist, nagu räniteras või nanokristalliline sulam, rõngas. See primaarjuht toimib ühe pöördega primaarmähisena. Väljundvoolu annab sekundaarmähis, mis koosneb paljudest ümber südamiku keritud isoleeritud vasktraadi keerdudest. Kui vahelduvvool voolab läbi primaarjuhi, tekitab see südamikus muutuva magnetvoo. See voog indutseerib sekundaarmähises voolu, mis on proportsionaalne primaarvooluga, skaleeritud pöördesuhtega.
Kujutage ette voolutrafot täppiskaaluna, mis mõõdab elevandi kaalu, kaaludes väikese esindusliku proovi. Primaarvool on elevant – suur ja kohmakas. Sekundaarvool on väike valim – seda on lihtne mõõta ja seda on ohutu käsitseda. CT pöörete suhe määrab skaleerimisteguri. Näiteks 1000:5 CT tähendab, et kui 1000 amprit voolab läbi primaarahela, siis 5 amprit voolab läbi sekundaarahela. See standardiseeritud 5 A (või 1 A) sekundaarne väljund võimaldab arvestite, releede ja muude seireseadmete valmistamist standardsete vahetatavate seadmetena, ilma et neid oleks vaja projekteerida primaarahela suurte voolude ja pingete jaoks. See on peamine põhjus, miks voolutrafo CT on kaasaegse elektrimõõtmise selgroog.
Südamikmaterjal on CT jõudluses kriitiline tegur. Südamikul peab magnetvoo tõhusaks kontsentreerimiseks olema suur läbilaskvus ja kadude minimeerimiseks peab sellel olema madal hüsterees. Südamikul peab olema ka lineaarne magnetiseerimiskõver, et tagada primaar- ja sekundaarvoolu vahelise suhte muutumine konstantseks kogu vooluvahemiku ulatuses. KellWenzhou Xifa Electrical Equipment Co., Ltd.,valmistame Current Transformer CT südamikke, kasutades kvaliteetset teraorienteeritud räniterasest, mis on valitud selle suurepäraste magnetiliste omaduste ja madala koertsitiivsuse poolest. Meie tehase kogemus südamiku projekteerimise ja mähisetehnoloogia vallas tagab, et meie voolutrafod tagavad usaldusväärse ja täpse jõudluse paljudes rakendustes.
Ohutus on peamine põhjus, miks voolutrafosid mõõterakendustes kasutatakse. Arvesti otsene ühendamine kõrge voolu kõrgepingeahelaga oleks erakordselt ohtlik. Arvesti peaks olema arvestatud täis primaarpinge (mis võib olla sadu kilovolte) ja voolu (mis võib olla tuhandeid ampreid) jaoks. See oleks füüsiliselt suur, ülemäära kulukas ja oma olemuselt ohtlik. Voolutrafo CT lahendab selle probleemi elegantselt, pakkudes galvaanilist isolatsiooni. Primaarahela ja sekundaarahela vahel puudub otsene elektriühendus. Primaar on sekundaarsest eraldatud südamiku isolatsiooni ja mähiste vahelise füüsilise kaugusega. See isolatsioon tagab, et arvesti ja operaator ei puutu kokku primaarsüsteemi ohtlike pingete ja vooludega.
Voolutrafo CT sekundaarahel on konstrueeritud nii, et sellega töötamine oleks ohutu. Tüüpiline sekundaarne väljund on kas 5 A või 1 A, mida saab hõlpsasti käsitseda standardsete arvestite ja kaitsereleedega. Ka sekundaarklemmide pinge hoitakse madalal. See ohutusaspekt ei ole ainult mugavus; see on põhiline ohutusnõue. CT sekundaarset vooluringi ei tohi kunagi avada, kui primaarvool on pingestatud. Kui sekundaarahel on avatud, põhjustab sekundaarklemmide kõrge takistus südamiku voo tõusu ohtlikule tasemele, tekitades kõrge pinge, mis võib olla personalile surmav ja seadmeid hävitav.
Mõõtmisrakenduste puhul on see ohutus esmatähtis. Voolutrafo CT võimaldab arvesti ohutult paigaldada kohta, mis on lugemiseks ja hooldamiseks mugav. Arvesti saab paigutada paneeli sisse, seinale või isegi primaarahelast eemale paigutada. See on eriti oluline kaasaegsetes andmekeskustes, tööstusrajatistes ja ärihoonetes, kus tsentraliseeritud energiahaldussüsteemid nõuavad täpset mõõtmist mitmes punktis. Meie tehas Xifas kavandab oma voolutrafo CT ohutust silmas pidades, kasutades kvaliteetseid isolatsioonimaterjale ja tugevat konstruktsiooni, et tagada usaldusväärne isolatsioon kogu toote eluea jooksul.
Iga mõõtmisrakenduse puhul on täpsus kõige kriitilisem jõudlusparameeter. Voolutrafo CT täpsust väljendatakse selle täpsusklassis, mis määratleb primaar- ja sekundaarvoolu vahelise suhte lubatud vea ja lubatud faasinihke. Täpsusklassi määrab tähe ja numbri kombinatsioon. Mõõtmisrakenduste puhul on levinumad täpsusklassid 0,1, 0,2, 0,5, 1 ja 3. Arv näitab maksimaalset veaprotsenti nimivoolu juures. Näiteks klassi 0,5 CT maksimaalne suhteviga nimivoolu juures on 0,5%.
Faasi nihe on ka võimsuse täpse mõõtmise jaoks kriitiline. Kolmefaasilises süsteemis võivad CT-de faasivead põhjustada olulisi vigu aktiiv- ja reaktiivvõimsuse mõõtmisel. Täpsusklass määrab ka maksimaalse faasinihke. Näiteks klassi 0,5 CT maksimaalne faasinihe on 20 minutit (0,33 kraadi). Täpsusklassi mõõdetakse konkreetse koormuse (koormuse) ja kindla protsendi nimivoolu juures (tavaliselt 100%). CT täpsus ei ole kogu selle ulatuses konstantne; see on tavaliselt kõige täpsem nimivoolu korral ja laguneb väga madalate voolude ja nimiväärtusest suuremate voolude korral.
Järgmine tabel võtab kokku täpsusklassid ja nende tüüpilised mõõterakendused.
| Täpsusklass | Maksimaalse suhte viga | Max faasi nihe | Tüüpiline rakendus |
| 0.1 | 0,1% | 5 minutit | Täppismõõtmine, kalibreerimine, etalonid |
| 0.2 | 0,2% | 10 minutit | Kõrge täpsusega tulude mõõtmine |
| 0.5 | 0,5% | 20 minutit | Kaubanduslik ja tööstuslik mõõtmine |
| 1.0 | 1,0% | 60 minutit | Üldotstarbeline mõõtmine |
| 3.0 | 3,0% | Määratlemata | Ainult näidustus |
Õige täpsusklassi valimine on kriitiline otsus. Tulu mõõtmise rakenduste puhul, kus mõõtmisi kasutatakse arveldamiseks, on suurem täpsus (0,1 või 0,2) oluline. Alammõõtmiseks ja üldiseks jälgimiseks piisab tavaliselt klassi 0,5 või 1,0 CT-st. Nõutav täpsusklass sõltub ka arvesti koormusest. Arvestil peab olema piisavalt väike koormus, et tagada CT töötamine ettenähtud täpsuspiirides. Wenzhou Xifa Electrical Equipment Co., Ltd. pakub meie klientide vajadustele vastavat täielikku valikut voolutrafode CT täpsusklasse alates suure täpsusega tulude mõõtmisest kuni üldiste seirerakendusteni.
Voolutrafo CT üks peamisi eeliseid on selle võime mõõta voolu täpselt laias vahemikus, alates väikestest osavooludest kuni suurte ülekoormusvooludeni. See dünaamiline ulatus on hädavajalik kaasaegsete elektriliste mõõtesüsteemide jaoks, mis peavad täpselt mõõtma energiatarbimist nii väikese kui ka suure koormuse ajal. CT dünaamilise ulatuse määravad peamiselt südamiku materjal ja mähise konstruktsioon. Südamik peab suutma töötada lineaarselt laias voolutiheduse vahemikus. Mähis peab olema konstrueeritud nii, et see minimeerib lekkeinduktiivsust ja tagab stabiilse pöördesuhte.
Südamikmaterjal on laia dünaamilise ulatuse saavutamisel kõige kriitilisem tegur. Südamikul peab olema lineaarne magnetiseerimiskõver, mis tähendab, et voo tihedus on võrdeline magnetiseerimisjõuga kuni küllastuspunktini. Suure läbilaskvusega südamikul, nagu teraorienteeritud räniteras, on suhteliselt lineaarne piirkond paljudes vooludes. Südamikul peab olema ka madal koertsitiivsus, et minimeerida hüstereesi ja tagada, et CT säilitab aja jooksul oma täpsuse. Südamiku materjal on valitud ka suure küllastusvoo tihedusega, et vältida südamiku küllastumist rikete korral. Samuti on oluline südamiku geomeetria; suure ristlõikepindalaga südamik saab hakkama suurema vooga ilma küllastamata.
Mähise disain mõjutab ka dünaamilist ulatust. Sekundaarmähis on tavaliselt keritud suure arvu pööretega, et tekitada primaarvoolu ampri kohta kõrge väljundpinge. See kõrge tundlikkus võimaldab CT-l väikseid voolusid täpselt mõõta. Mähis on konstrueeritud minimeerima lekkeinduktiivsust, mis võib põhjustada tõrkeid kõrgetel sagedustel ja siirdetingimustes. Pööretevaheline isolatsioon peab olema vastupidav, et vältida lühiseid. Mähis peab olema konstrueeritud ka nii, et see talub nimivoolu ilma ülekuumenemiseta. Meie tehas Wenzhou Xifa Electrical Equipment Co., Ltd. kasutab täiustatud mähistehnikaid ja kvaliteetseid materjale tagamaks, et meie voolutrafo CT tagaks laia dünaamilise ulatuse ja ühtlase jõudluse kogu nende töövahemikus.
Südamiku ja mähise konstruktsioon peab samuti arvestama koormuse mõju. Koormus on sekundaarahela, sealhulgas arvesti, juhtmete ja ühendusklemmide takistus. Suur koormus võib vähendada CT efektiivset dünaamilist ulatust ja põhjustada küllastumist suhteliselt madalate voolude korral. Oluline on valida eeldatava koormuse jaoks sobiva reitinguga CT. Suure koormuse reitinguga CT-l on suurem südamik ja rohkem pöördeid, mille tulemuseks on laiem dünaamiline ulatus. Meie tehniline meeskond saab aidata teie rakenduse jaoks sobiva koormuse arvutamisel.
Kaks kriitilist tegurit, mis mõjutavad voolutrafo CT täpsust ja jõudlust, on koormus ja küllastus. Koormus on sekundaarahela kogutakistus, sealhulgas arvesti, ühendusjuhtmed ja lõpp-punktid. Kui koormus on liiga suur, on CT väljundpinge sunnitud tõusma, põhjustades südamiku voo suurenemist, mis võib viia küllastumiseni. Küllastus tekib siis, kui südamiku voo tihedus saavutab materjali maksimaalse voo tiheduse, millest üle primaarvoolu suurenemine ei too kaasa sekundaarvoolu proportsionaalset suurenemist. See põhjustab CT moonutatud väljundsignaali, mis põhjustab ebatäpseid mõõtmisi.
Koormuse ja küllastuse vaheline suhe on oluline disainilahendus. CT on hinnatud konkreetse koormuse jaoks, mida tavaliselt väljendatakse VA-des (volt-amprites). Näiteks CT, mille nimivõimsus on 5 VA, võib juhtida sekundaarahelat kogutakistusega kuni 0,2 oomi pingel 5 A (kuna P = I²R). Kui koormus ületab selle väärtuse, võib CT küllastuda madalama primaarvooluga, piirates selle dünaamilist ulatust ja põhjustades mõõtmisvigu. Oluline on valida CT, mille koormuse reiting on suurem kui arvesti ja ühendusjuhtmete tegelik koormus.
Täpse mõõtmise tagamiseks tuleks CT-d kasutada tunduvalt allpool küllastuspunkti. Varu töövoo ja küllastusvoo vahel nimetatakse "küllastusvaruks". Kõrge küllastusvaruga CT on küllastuse suhtes vastupidavam ja säilitab oma täpsuse laiemas vooluvahemikus. Küllastusvaru määravad südamiku materjal, südamiku geomeetria ja pöörete arv. Mõõtmisrakenduste jaoks mõeldud CT-del on tavaliselt kõrge küllastusvaru, et tagada ülekoormustega toimetulemine täpsust kaotamata. Järgmine tabel illustreerib koormuse mõju tüüpilise voolutrafo CT mõõtmistäpsusele.
| Koormus (% hinnatud) | Mõõtmisviga (%) | Mõju |
| 25% | 0,1% | Spetsifikatsiooni piires, täpne mõõtmine |
| 50% | 0,15% | Spetsifikatsiooni piires, täpne mõõtmine |
| 100% | 0,3% | Nimetatud koormuse korral vead veidi suurenenud |
| 150% | 1,5% | Liigne koormus, oluline viga |
| 200% | 5,0% | Tugev küllastus, ebausaldusväärne mõõtmine |
Mõõtesüsteemi projekteerimisetapis tuleb koormus alati hoolikalt välja arvutada ja kontrollida. Kõrgema VA reitinguga CT saab hakkama suurema koormusega, kuid on ka suurem ja kallim. Madalama VA reitinguga CT on väiksem ja odavam, kuid see on koormuse suhtes tundlikum ja võib suure koormuse korral küllastuda. Xifas pakume erinevaid voolutrafosid, millel on erinevad koormused, mis vastavad erinevate mõõtmisrakenduste spetsiifilistele nõuetele. Meie tehniline meeskond aitab valida teie rakenduse jaoks sobiva CT.
Mõõtmisrakenduse jaoks sobiva voolutrafo CT valimine hõlmab süsteemi voolu-, pinge- ja täpsusnõuete süstemaatilist hindamist. Järgmine valikuraamistik pakub samm-sammult lähenemist, et tagada CT õige täpsustamine. Esimene samm on primaarvoolu vahemiku määramine. CT peab suutma täpselt mõõta maksimaalset töövoolu, samuti peab see kahjustusteta vastu pidama maksimaalsele rikkevoolule. CT nimivool tuleks valida nii, et see oleks ligikaudu 60–80% maksimaalsest eeldatavast koormusvoolust, mis annab teatud varu tulevaseks koormuse kasvuks. Arvesse tuleks võtta ka CT dünaamilist ulatust, tagades, et see suudab täpselt mõõta minimaalset ja maksimaalset voolu.
Teine samm on vajaliku täpsusklassi määramine. Tulude mõõtmiseks on nõutav kõrge täpsusklass (0,1 või 0,2). Alammõõtmiseks ja üldseireks võib piisata madalamast täpsusklassist (0,5 või 1,0). Täpsusklass peab olema vastavuses ka arvesti koormusega. Kolmas samm on koormuse kindlaksmääramine. Koormus tuleb arvutada arvesti sisendtakistuse, ühendusjuhtmete pikkuse ja vaheseadmete takistuse põhjal. CT-l peab olema koormuse reiting, mis on suurem kui arvutatud koormus.
Järgmine tabel võtab kokku peamised valikukriteeriumid ja pakub voolutrafo CT tüüpilisi väärtusi.
| Valikukriteerium | Kaalutlused | Tüüpilised väärtused |
| Esmane vool (A) | Maksimaalne pidev koormusvool | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundaarne vool (A) | Arvestite standardväljund | 5 A või 1 A |
| Täpsusklass | Nõutav mõõtmistäpsus | 0,1, 0,2, 0,5, 1,0 |
| Koormus (VA) | Sekundaarahela kogutakistus | 2,5, 5, 10, 15, 30 |
| Isolatsiooni tase | Primaarahela nimipinge | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Sagedus (Hz) | Võrgu sagedus | 50 Hz või 60 Hz |
Täiendavad tegurid, mida tuleb arvesse võtta, hõlmavad isolatsiooni taset, sagedust ja ümbritsevat temperatuuri. CT peab olema konstrueeritud primaarahela pingetaseme jaoks. Kõrgepingerakenduste puhul peab CT-l olema piisav isolatsioon ja roomekaugused. CT peab olema konstrueeritud võrgu sagedusele (50 Hz või 60 Hz). Ümbritsev temperatuur mõjutab CT jõudlust ja selle võimet soojust hajutada. Xifas valmistame voolutrafot CT paljudeks rakendusteks, alates madalpinge jaotusest kuni kõrgepinge alajaama mõõtmiseni. Meie tooted on loodud vastama asjakohastele rahvusvahelistele standarditele ja neid on usaldusväärse jõudluse tagamiseks rangelt testitud.
1. küsimus: Mis vahe on voolutrafol ja pingetrafol?
Vastus: Voolu mõõtmiseks kasutatakse voolutrafot (CT), mis on vooluahelaga järjestikku ühendatud. Pinge mõõtmiseks kasutatakse pingetrafot (VT), mis on ühendatud paralleelselt. CT toodab primaarvooluga võrdelist sekundaarvoolu, samas kui VT toodab primaarpingega võrdelist sekundaarvoolu. Mõlemad on mõõtmiseks ja kaitseks kasutatavad instrumenditrafod. Voolutrafo CT on peamine andur elektrisüsteemide voolu mõõtmiseks.
2. küsimus: kas ma saan paigaldada voolutrafo CT mis tahes suunas?
Vastus: Kuigi voolutrafo CT saab paigaldada enamikus suundades, on üldiselt soovitatav järgida tootja juhiseid. Orientatsioon ei mõjuta oluliselt täpsust tavaliste töövoolude korral. Suure täpsusega rakenduste puhul on siiski soovitatav tagada, et südamik ei puutuks kokku liigse vibratsiooni või magnetväljaga. Split-core CT-de puhul tuleb jälgida, et südamik oleks täpsuse säilitamiseks korralikult suletud ja kinnitatud.
3. küsimus: Kuidas valida 5 A ja 1 A sekundaarse CT vahel?
Vastus: Valik 5 A ja 1 A sekundaarse voolutrafo vahel oleneb mõõteseadmetest ning CT ja arvesti vahelisest kaugusest. 5 A väljund on tavalisem ja tagab kõrgema signaalitaseme, mis võib olla kasulik mürarikkas keskkonnas. 1 A väljundit kasutatakse sageli kaugedastuseks, kuna madalam vool vähendab juhtmete pingelangust. Enamik kaasaegseid arvestiid toetavad nii 5 A kui ka 1 A sisendeid. Meie tehas võib anda juhiseid teie konkreetse rakenduse jaoks optimaalse valiku kohta.
4. küsimus: Mis põhjustab voolutrafo CT küllastumist?
Vastus: Voolutrafo CT küllastub, kui südamiku magnetvoog saavutab maksimumpiiri. See juhtub tavaliselt siis, kui primaarvool ületab suure varu võrra CT nimivõimsust või kui sekundaarkoormus on liiga kõrge. Küllastumist võib põhjustada ka primaarvoolu suur alalisvoolu komponent või süsteemi liigne sagedus. Kui CT küllastub, muutub selle väljundvool moonutatud ja primaarvooluga ebaproportsionaalseks, mis põhjustab ebatäpseid mõõtmisi ja võimalikke kaitsehäireid. Meie tehas testib iga CT küllastusomadusi, et tagada töökindel töö rikete korral.
5. küsimus: millised on jagatud südamikuga CT kasutamise eelised mõõtmiseks?
Vastus: jagatud südamikuga voolutrafo CT pakub mitmeid eeliseid, eriti moderniseeritavate seadmete puhul. Südamikku saab avada ja kinnitada ümber primaarjuhi ilma juhti lahti ühendamata. See muudab paigaldamise palju lihtsamaks ja kiiremaks, eriti olemasolevates süsteemides, kus lahtiühendamine on keeruline või kulukas. Split-core CT-d on kasulikud ka ajutiste seirerakenduste jaoks. Kuid jagatud südamikuga CT-del on tavaliselt madalam täpsus kui sama klassi tahke tuumaga CT-del. Suure täpsusega rakenduste jaoks eelistatakse tahke tuumaga CT-d. Meie split-core Current Transformer CT tooted on loodud pakkuma head täpsust, pakkudes samas mugavust lihtsaks paigaldamiseks.
Voolutrafod on elektrimõõtesüsteemide laulmata kangelased. Need tagavad kriitilise funktsiooni kõrgete voolude täpseks mõõtmiseks, tagades samal ajal personali ja seadmete ohutuse. Nende võime pakkuda galvaanilist isolatsiooni, toota standardiseeritud madalvoolu väljundit ja töötada usaldusväärselt laias dünaamilises vahemikus muudab need asendamatuks kaasaegsete energiaseire-, arveldus- ja kaitserakenduste jaoks. Alates magnetinduktsiooni füüsikast kuni koormuse ja küllastuse praktiliste kaalutlusteni – voolutrafo CT annab tunnistust lihtsa ja vastupidava tehnika võimsusest.
Oma rakenduse jaoks õige voolutrafo CT valimine nõuab täpsuse, koormuse ja süsteeminõuete hoolikat kaalumist. Nende tegurite mõistmisel saate tagada, et teie mõõtesüsteem pakub tõhusaks energiahalduseks vajalikke usaldusväärseid ja täpseid andmeid. KellWenzhou Xifa Electrical Equipment Co., Ltd., oleme pühendunud kvaliteetse voolutrafo CT pakkumisele, mis vastavad kõige nõudlikumatele mõõtmisnõuetele. Meie tooted on projekteeritud ja valmistatud kõrgeimate standardite kohaselt, tagades usaldusväärse jõudluse kogu paigalduse eluea jooksul.
