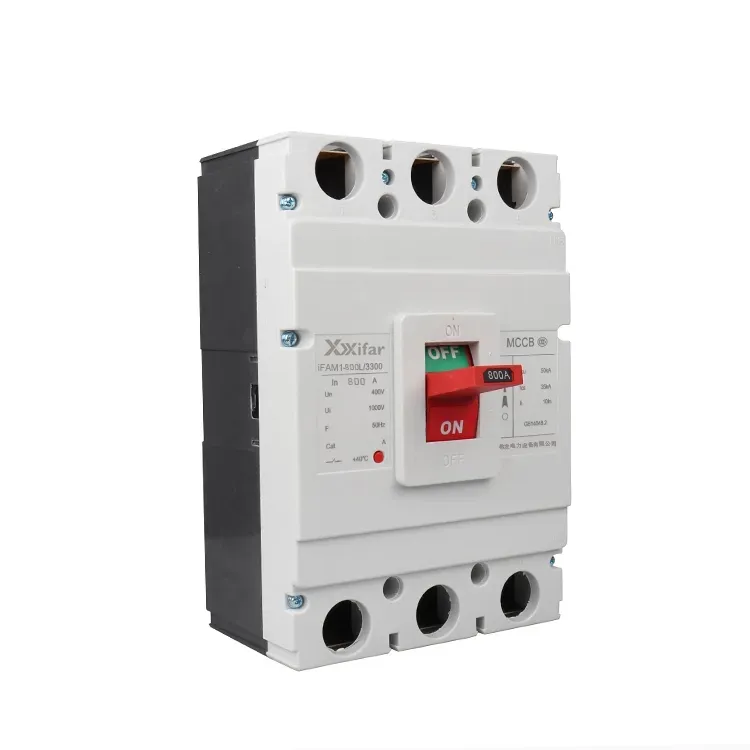

400v 800a vormitud isoleeritud korpusega kaitselüliti

400v 800a vormitud isoleeritud korpusega kaitselüliti MCCB on madalpinge kaitselüliti, millel on õhuisolatsiooniga vormitud isolatsioonikorpus. Seda kasutatakse laialdaselt elektrijaotussüsteemides nii tavavoolude kui ka nimivahemikus olevate rikkevoolude katkestamiseks või isoleerimiseks, mis tagab elektriliinide ja -seadmete ohutuse. 400v 800a vormitud isoleeritud korpusega kaitselüliti MCCB sisemine struktuur sisaldab tavaliselt liikuvaid ja fikseeritud kontakte, töömehhanismi ja väljalülitusseadmeid, nagu termo- ja magnetvabastid. Need komponendid võimaldavad 400v 800a vormitud isoleeritud korpusega kaitselülitit pakkuda nii pikka viivitust kui ka kohest kaitset. 400v 800a vormitud isoleeritud korpusega kaitselülitite tavalised väljalülitused hõlmavad ainult magnetilisi, termomagnetilisi ja elektroonilisi vabastusi.

Valatud isoleeritud korpuse kaitselüliti määratlus

400v 800a vormitud isoleeritud korpusega kaitselüliti MCCB paikneb võimsuse ja rakenduse poolest miniatuursete kaitselülitite, mida nimetatakse ka MCB-deks, ja õhukaitselülitite, mida nimetatakse ACB-deks, vahele. 400 V vormitud isoleeritud korpusega kaitselüliti katab üldiselt vooluvahemiku 10A kuni 1600A. Kas termomagnetiliste või elektrooniliste väljalülitusseadmetega, mis on suletud vormitud korpusesse, sobib see kaitseks ja juhtimiseks madalpinge jaotussüsteemi erinevatel tasanditel.

Valatud isoleeritud korpusega kaitselüliti funktsionaalsus ja omadused

Termilised magnetväljalülitusüksused ühendavad bimetallelemendi ülekoormuskaitseks ja lühisekaitse magnetmehhanismiga. Elektroonilised väljalülitusseadmed seevastu võimaldavad kaitseseadeid täpsemalt reguleerida, tavaliselt 10–20% tolerantsivahemikus. Need on eriti kasulikud mootoriahelates, kus 400v 800a vormitud isoleeritud korpusega kaitselüliti MCCB peab läbima suure tõmbevoolu, kusjuures magnetilise vastuvõtu tasemed on sageli seatud üle kümnekordse nimivoolu.

Valatud isoleeritud korpusega kaitselüliti Rakendused

400v 800a vormitud isoleeritud korpusega kaitselüliteid MCCB-sid saab kasutada toiteallikatena primaar-, sekundaar- või tertsiaarjaotussüsteemides ning need sobivad ka sekundaarse ja kolmanda taseme sissetulevate kaitselülititena. Nende maksimaalne lühise katkestusvõimsus, mis tavaliselt jääb vahemikku 36 kA kuni 120 kA, on oluliselt suurem kui miniatuursetel kaitselülititel, mis jäävad tavaliselt vahemikku 6 kA kuni 10 kA.

Valatud isoleeritud korpusega kaitselüliti valiku kaalutlused

Peamised tegurid MCCB valimisel hõlmavad kaadri suurust ja nimivoolu, nagu 100A või 250A, väljalülitusüksuse sätteid, nagu Ir = 1,2In või 5In, katkestusvõimsust ja vajalikke väljalülituskõvera omadusi, nagu pikaajaline ja lühike viivitusfunktsioon.

Valatud isoleeritud korpusega kaitselüliti tehniline võrdlus

Soojusmagnetilised 400v 800a vormitud isoleeritud korpusega kaitselülitid on suhteliselt lihtsa ehitusega, kuid väiksema täpsusega, tolerantsid on umbes ±20%. Elektroonilised väljalülitusseadmed, mis põhinevad sageli Rogowski mähise anduril, pakuvad paremat täpsust ja temperatuuri kompenseerimist, mis muudab 400v 800a vormitud isoleeritud korpusega kaitselülitid sobivamaks kriitiliste vooluahelate või selektiivset koordineerimist nõudvate rakenduste jaoks.

400v 800a vormitud isoleeritud korpuse kaitselüliti parameeter:
