Vahelduvvoolu kolmefaasilise kaitsme eralduslüliti

Iga ettevõttes Wenzhou XiFa Electric Power Equipment Co., Ltd toodetud vahelduvvoolu kolmefaasilise kaitsme eralduslüliti võib pakkuda selget nähtavat katkestuspunkti, ahelate turvalise isolatsiooni ning kaitset lühiste ja ülekoormuste eest. See disaini detailidele tähelepanu pööramine vähendab riske hoolduse ja igapäevase kasutamise ajal. Samal ajal pakub WenZhou XiFa tehnilist tuge, paigaldusjuhiseid ja kiiret reageerimisteenust iga müüdud vahelduvvoolu kolmefaasilise kaitsme eralduslüliti jaoks, et tagada klientidele nii kvaliteetsete eralduslülitite kui ka usaldusväärse toe pakkumine kogu toote elutsükli jooksul.

Saada päring

Tootekirjeldus

Vahelduvvoolu kolmefaasiline kaitsme eralduslüliti ühendab isolaatori ja kaitsme funktsioonid, pakkudes nii vooluahela eraldamist kui ka ülevoolukaitset. Selle struktuursed omadused ja eelised võib kokku võtta järgmiselt:

Vahelduvvoolu kolmefaasilise kaitsme eralduslülitite ehituslikud omadused:

1.Kontaktide kujundus: liikuval kontaktil on kaarekujuline struktuur, mis on keskelt üles tõstetud, et see vastaks kontaktiruumi laiusele. See tagab fikseeritud kontaktiga sidumisel usaldusväärse juhtivuse.

2. Integreeritud kaitse: varustatud sisseehitatud kaitsmetega, mis pakuvad kaitset ülevoolu eest. Kui vool ületab nimiväärtust, sulab kaitsmeelement, katkestades vooluahela kohe.

3. Mehaaniline blokeering: võll on käepidemega ühendatud ja vedru energiasalvestusmehhanism tagab kiire ümberlülitamise. Töökiirus ja jõud jäävad samaks, sõltumata käsitsi pingutusest.

4.Kaitsekorpus: korpus on valmistatud klaaskiuga tugevdatud vaigust, mis pakub suurepärast dielektrilist tugevust ja usaldusväärset isolatsioonivõimet.

Vahelduvvoolu kolmefaasilise kaitsme eralduslülitite eelised:

1. Põhjalik kaitse: ühendab lüliti isoleerimisfunktsiooni kaitsme ülevoolukaitsega, tagades kiire reageerimise lühistele ja ülekoormustele.

2. Ohutu ja usaldusväärne: suur katkestusvõime, tugevad voolu piiravad omadused ja mehaanilised blokeerimisfunktsioonid suurendavad tööohutust.

3. Lihtne hooldus: Modulaarne kaitsme konstruktsioon võimaldab pärast riket kiiret kaitsmeelementide vahetamist, ilma et oleks vaja kogu seadet vahetada.

4. Kulutõhusus: sobib hästi madalpingerakenduste jaoks, nagu plaadile paigaldatud trafod, pakkudes stabiilset jõudlust suhteliselt madalate kuludega.

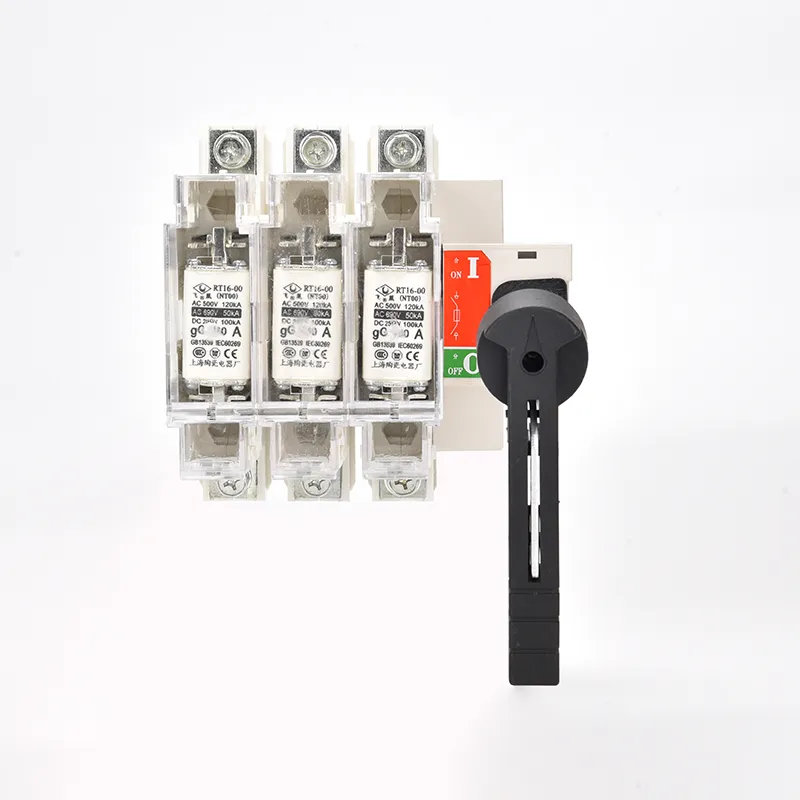

AC Three Phase Fuse Isolator Switch

Toote parameeter:

Raamivool A	Kaitsme nimivool (A)	Kaitsme režiim
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

esiosa tüüp

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0-00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

kõrvale tüüp

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0-00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

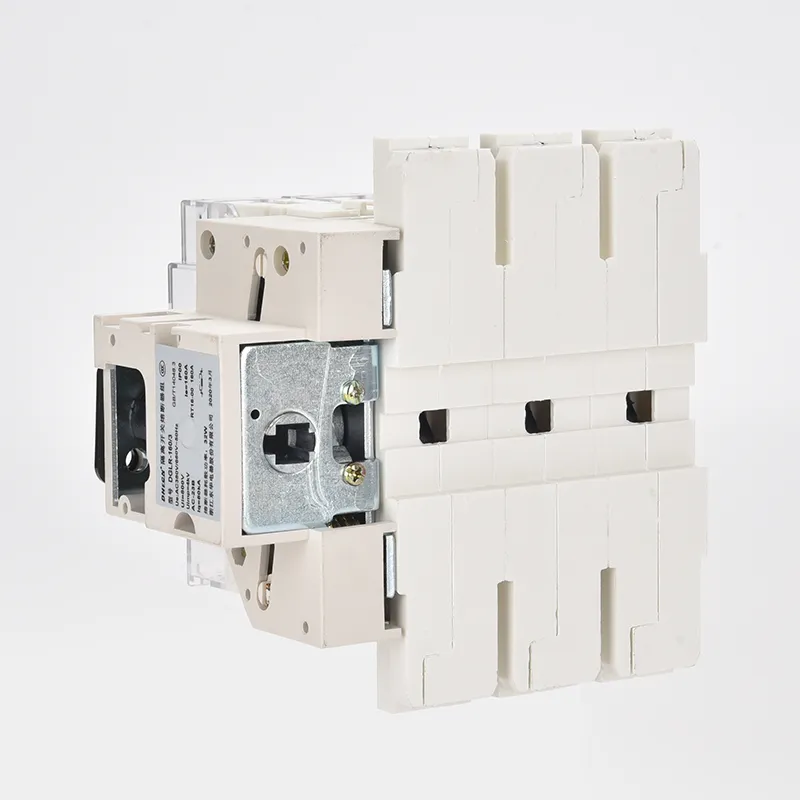

AC Three Phase Fuse Isolator Switch

Toote hooldus:

K: Kuidas töötab vahelduvvoolu kolmefaasilise kaitsme eralduslüliti kaitsme?

V: Kaitsmeelement sulab, kui vool ületab nimipiiri, katkestades vooluahela kohe. See kaitseb kaableid, trafosid ja seadmeid ülekoormusest või lühisest põhjustatud kahjustuste eest.

K: Millised turvaelemendid on vahelduvvoolu kolmefaasilise kaitsme eralduslülitiga kaasas?

V: Selge nähtav katkestuspunkt tagab, et operaatorid näevad ühenduse katkemist. Mehaanilised blokeeringud takistavad ebaturvalisi toiminguid ja kaitsmeelement tagab kohese tõrkekaitse.

K: Kui lihtne on hooldus?

V: Hooldus on lihtne. Kaitsmemoodul on vahetatav, mis tähendab, et seisakuaeg on minimaalne ja varuosad on keerukamate seadmetega võrreldes odavad.
