100 A 4 poolusega isolaatorlüliti

Wenzhou XiFa Electric Power Equipment Co., Ltd on usaldusväärne tehas, mis toodab tahkeid 100-ampriseid 4-pooluselisi isolaatorlüliteid. Ettevõte kasutab isolatsioonimaterjalina epoksüvaiku või termoreaktiivset plastikut, et tagada juhtivate osade vahel tõhus isolatsioon ja vältida faasidevahelisi lühiseid. Ja kontakt võib olla kõrge juhtivusega vask või hõbetatud vasesulam, et tagada vooluahela usaldusväärne ühendamine ja lahtiühendamine, hõbedaga katmine vähendab takistust, kuumenemist ja oksüdatsiooni. Lisaks vastab tehniline meeskond iga müüdud 100-amprise 4-pooluselise isolaatorlüliti kohta klientide küsimustele 24 tunni jooksul.

Saada päring

Tootekirjeldus

100-amprine 4-pooluseline isolaatorlüliti on elektriline lülitusseade, mis on ette nähtud vooluahelate lahtiühendamiseks ja toiteallika katkestamiseks. See koosneb neljast eraldi poolusest, sealhulgas kahest sisend- ja kahest väljundklemmist. Pakkudes usaldusväärset lahtiühendamist, tagab 100-amprine 4-pooluseline isolaatorlüliti nii personali kui ka seadmete ohutuse.

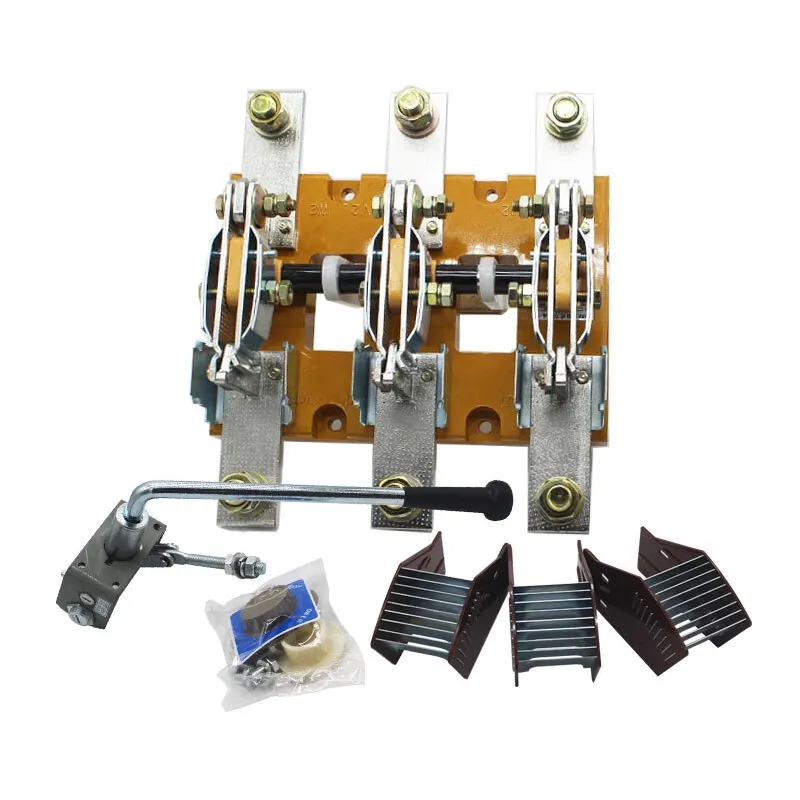

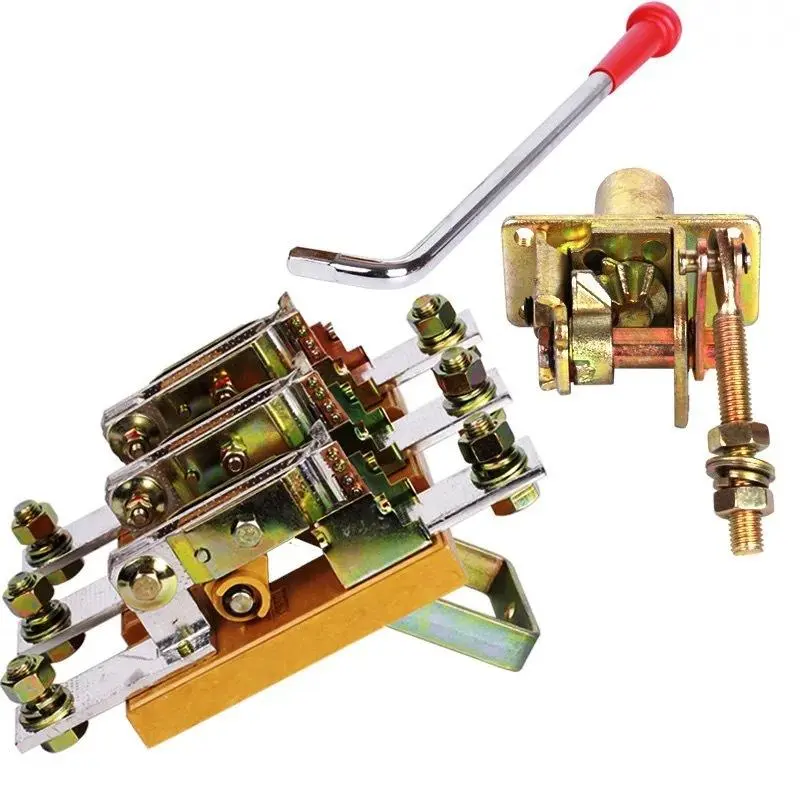

100-amprine 4-pooluseline isolaatorlüliti koosneb tavaliselt kolmest põhiosast: korpusest, töömehhanismist ja elektrilistest komponentidest. Korpus on valmistatud isolatsioonimaterjalidest, et vältida vooluleket ja elektrilööki. Töömehhanism võimaldab lülitit käsitsi avada või sulgeda, samas kui elektrikomponentide hulka kuuluvad postid, ühendusklemmid ja muud juhtivad elemendid.

100-amprise 4-pooluselise isolatsioonilüliti levinumad rakendused:

1. Toitesüsteemid: Alajaamades ja jaotusvõrkudes laialdaselt kasutatav 100-amprine 4-pooluseline isolaatorlüliti ühendab lahti või suunab ümber voolu, aidates säilitada võrgu ohutut ja stabiilset tööd.

2. Tööstuslikud paigaldised: kasutatakse masinate juhtimis- ja automaatikasüsteemides, 100-amprine 4-pooluseline isolaatorlüliti tagab hoolduse ajal voolu ohutu lahtiühendamise, tagades nii töötajate kui ka seadmete kaitse.

3. Transpordisüsteemid: raudteedes, metroodes ja muus transpordiinfrastruktuuris kasutatakse lülitit elektriahelate isoleerimiseks, et tagada reisijate, töötajate ja seadmete ohutus.

100 Amp 4 Pole Isolator Switch

Tootmisparameeter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektriline tugevus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Töövool le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Mootori võimsus (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tootmis- ja purustamisvõime
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA tippväärtus)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehaaniline eluiga (korda)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektriline eluiga (korda)
Ue=660V nimivool le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Kaal (kg)
3 poolust	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poolust	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Töömoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tüüp		Raami suurus (mm)						paigaldussuurus (mm)
Tüüp		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tüüp	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Tootmise KKK:

K: Mis on 100-amprine 4-pooluseline isolaatori lüliti?

V: See on käsitsi lüliti, mis on loodud neljajuhtmelise süsteemi (tavaliselt kolmefaasilise pluss nulljoonelise) ohutuks lahtiühendamiseks toiteallikast. See on hinnatud 100 amprit, mis tagab hoolduse ja ohutuse tagamiseks nähtava ja usaldusväärse isolatsioonipunkti.

K: Mille poolest erineb 100-amprine 4-pooluseline eralduslüliti 100-amprise 3-pooluselise isolaatori lülitist?

V: 3-pooluseline isolaator ühendab lahti ainult kolm faasiliini. 4-pooluseline isolaator ühendab kolm faasi ja nulli üheaegselt lahti, tagades vooluahela täieliku isolatsiooni. See vähendab rikkevoolu ohtu ja tagab teatud rakendustes suurema ohutuse.

K: Millised on 100A 4-pooluselise isolaatori lüliti kasutamise peamised eelised?

V: Peamised eelised hõlmavad faaside ja nulli täielikku lahtiühendamist, ruumi säästvat kompaktset disaini, paigaldamise lihtsust ja suurt töökindlust. See annab selge ja nähtava katkestuspunkti, mis suurendab hoolduse ajal ohutust.
