Keskpinge toitejaotuses on kaitselüliti ainult nii töökindel kui need osad, mis liiguvad, vabastavad, sulguvad, komistavad ja lähtestuvad täpselt sel hetkel, kui kaitset vajatakse. TheVaakumkatkesti töömehhanismmängib seda otsustavat rolli. See muudab salvestatud mehaanilise või elektrienergia kontrollitud liikumiseks, võimaldades vaakumkatkestajal vooluringi kiiresti ja järjepidevalt avada või sulgeda. Ostjate, töövõtjate, jaotusseadmete ehitajate ja hooldusmeeskondade jaoks ei ole tõeline mure ainult see, kas toode saab üks kord töötada. Mure seisneb selles, kas see suudab pärast aastatepikkust kasutust, rikketingimustes, nõudlikes elektrikilpides ja erinevates projektikeskkondades täpselt töötada.
Selles artiklis selgitatakse, kuidas mehhanism töötab, miks see on oluline, milliseid valupunkte see lahendab ja kuidas hinnata praktiliste keskpingerakenduste jaoks sobivat lahendust. Samuti vaadeldakse tootmis- ja valikutegureid, mis on olulised selliste tarnijatega töötamisel naguWenzhou Xifa Electrical Equipment Co., Ltd., ettevõte, mis teenindab kaitselülitite komponentide turgu toodetega, mis on loodud elektrijaotuse töökindluse tagamiseks.
Artikli kokkuvõte
A Vaakumkatkesti töömehhanismon vaakumkaitselülitisüsteemi liikumisjuhtimissektsioon. See salvestab ja vabastab energiat, nii et katkestuslüliti kontaktid saaksid õige kiiruse, jõu ja ajastusega avaneda või sulguda. Hästi läbimõeldud mehhanism aitab vähendada lülitushäireid, parandab kaitsereaktsiooni, toetab stabiilset kasutusiga ja vähendab keskpingesüsteemide hooldusrõhku. Õige mehhanismi valimine nõuab tähelepanu nimipingele, purunemisnõuetele, energia salvestamise meetodile, mehaanilisele vastupidavusele, paigalduse ühilduvusele, tootmise järjepidevusele ja müügijärgsele tehnilisele toele.
Sisukord
- Blogi ülevaade
- Mis teeb selle mehhanismi nii oluliseks?
- Kuidas mehhanism vaakumkaitselüliti sees töötab?
- Milliseid ostja valupunkte see lahendab?
- Milliseid tegureid peaksid ostjad enne ostmist kontrollima?
- Kuidas erinevad mehhanismitüübid võrreldavad?
- Kus seda tavaliselt kasutatakse?
- Kuidas saavad hooldusmeeskonnad kasutusiga pikendada?
- Miks on tarnija suutlikkus oluline?
- KKK
- Järeldus
Blogi ülevaade
- Määratlege a rollVaakumkatkesti töömehhanismkeskpingekaitses.
- Selgitage põhilist tööprotsessi alates energia salvestamisest kuni avamise ja sulgemiseni.
- Ühendage toote jõudlus klientide tõeliste probleemidega, nagu ohutus, seisakud, kasutusiga ja ühilduvus.
- Tehniliseks hindamiseks esitage ostjale suunatud kontroll-loend.
- Võrrelge levinud töömehhanismide valikuid.
- Arutage praktilisi rakendusi jaotusvõrkudes, tehastes, alajaamades ja taastuvenergiaprojektides.
- Jagage hoolduspunkte, mis aitavad mehhanismi aja jooksul stabiilsena hoida.
- Vastake levinud ostu- ja tehnilistele küsimustele.
Mis teeb selle mehhanismi nii oluliseks?
Vaakumkatkestus vastutab kaare kustutamise eest, kuid see ei saa seda ülesannet üksi täita. Katkestikus olevad kontaktid peavad eralduma õigel kiirusel, õige käiguga ja stabiilse mehaanilise juhtimise all. See on koht, kusVaakumkatkesti töömehhanismmuutub hädavajalikuks.
Reaalsetes projektides ei ole paljud elektririkked alguses dramaatilised. Need käivituvad viivitusega väljalülitumisest, ebastabiilsest sulgemisest, ebaühtlasest kontaktrõhust, kulunud hoobadest, vedru nõrgast laadimisest või halvast koordineerimisest kaitsesignaalidega. Kui neid probleeme eiratakse, võib tagajärjeks olla ülekuumenemine, korduvad häirivad väljasõidud, kapi kahjustused, tootmisseiskus või ohud operaatoritele.
Usaldusväärne mehhanism aitab kaitselülitil kiiresti reageerida, kui kaitsereleed tuvastavad lühiseid, ülekoormusi või ebatavalisi töötingimusi. Samuti toetab see regulaarset ümberlülitamist, kui ahelaid on vaja pingestada, isoleerida või hooldada. Lühidalt öeldes on see osa, mis muudab kaitseloogika füüsiliseks tegevuseks.
Kuidas mehhanism vaakumkaitselüliti sees töötab?
Tööpõhimõte on lihtne, kuid teostus peab olema täpne. AVaakumkatkesti töömehhanismsalvestab tavaliselt energiat vedru, mootori, käsitsi laadimise käepideme või sellega seotud juhtsõlme kaudu. Kui kaitselüliti saab sulgemis- või väljalülituskäsu, vabaneb salvestatud energia mehaaniliste ülekandeosade kaudu. Need osad juhivad vaakumkatkesti liikuvat kontakti.
Sulgemise ajal surub mehhanism liikuvat kontakti fikseeritud kontakti poole ja säilitab õige kontaktsurve. Avamise ajal eraldab see kontaktid piisavalt kiiresti, et võimaldada vaakumkatkestajal kaare kustutada. Mida kiirem ja stabiilsem see liikumine on, seda paremini suudab kaitselüliti lülitamise ajal elektrilist pinget juhtida.
- Energia salvestamine:Mehhanism salvestab energiat enne kasutamist, sageli vedrulaadimissüsteemi kaudu.
- Signaali vastus:Toimingu käivitab juhtpool, relee käsk või käsitsi toiming.
- Mehaaniline vabastamine:Salvestatud energia vabaneb ühenduslülide, võllide ja ülekandeosade kaudu.
- Kontakti liikumine:Vaakumkatkesti kontaktid avanevad või sulguvad vastavalt nõutavale tegevusele.
- Positsiooni hoidmine:Mehhanism hoiab kaitselüliti stabiilsena avatud või suletud asendis.
Seetõttu tuleb mehhanismi valmistamisel pöörata suurt tähelepanu mõõtmete täpsusele, vedrujõule, materjali tugevusele, koostu joondamisele ja testimise järjepidevusele.
Milliseid ostja valupunkte see lahendab?
Ostjad ostavad harva aVaakumkatkesti töömehhanismainult sellepärast, et nad vajavad teist komponenti. Nad ostavad selle, sest nõrk mehhanism võib tekitada kulukaid probleeme. Jaotusseadmete tootjate jaoks võib halb ühilduvus tootmist edasi lükata. Elektritöövõtjate jaoks võib ebastabiilne töö põhjustada kasutuselevõttu probleeme. Tehaste jaoks võib ootamatu kaitselüliti rike tootmisliinid peatada. Kommunaalteenuste puhul võib ebausaldusväärne lülitamine mõjutada laiemat jaotusohutust.
| Kliendi valupunkt | Kuidas mehhanism aitab |
|---|---|
| Ebastabiilne kaitselüliti sulgemine | Tagab kontrollitud jõu ja stabiilse kontakti liikumise. |
| Hilinenud väljasõidu vastus | Vabastab salvestatud energia kiiresti pärast kaitsesignaali. |
| Kõrge hooldussagedus | Parandab mehaanilist vastupidavust, kui see on korralikult projekteeritud ja testitud. |
| Kapi paigalduse mittevastavus | Saab valida või kohandada vastavalt kaitselülitile ja lülitusseadme struktuurile. |
| Projekti seisaku oht | Toetab usaldusväärset tööd elektrijaotus- ja tööstussüsteemides. |
Parim mehhanism ei ole lihtsalt kõige tugevam. See sobib kaitselüliti konstruktsiooni, tööpinge, lülituskoormuse, paigaldusruumi ja juhtimisnõuetega. See praktiline sobivus aitab klientidel pärast paigaldamist vältida varjatud kulusid.
Milliseid tegureid peaksid ostjad enne ostmist kontrollima?
Enne aVaakumkatkesti töömehhanism, peaksid ostjad vaatama toote nimest kaugemale. Kaks mehhanismi võivad tunduda sarnased, kuid nende tegelik jõudlus võib oluliselt erineda vastupidavuse, töökiiruse, paigaldusstruktuuri ja pikaajalise stabiilsuse poolest.
Praktiline valikuprotsess peaks sisaldama järgmisi punkte:
- Nimipinge ja kaitselüliti tüüp:Kontrollige, kas mehhanism vastab kavandatud VCB mudelile ja süsteemi pingele.
- Töömeetod:Kontrollige, kas projekt nõuab käsitsi, vedruga laetud, mootoriga või kombineeritud tööd.
- Mehaaniline eluiga:Küsige testitud töötsüklite ja pikaajalise vastupidavuse kohta.
- Energia salvestamise aeg:Vedrulaadimissüsteemide puhul on korduvaks tööks oluline stabiilne ja tõhus energia salvestamine.
- Reis ja tihe töökindlus:Mehhanism peaks juhtsignaalidele järjekindlalt reageerima.
- Paigaldamise mõõtmed:Kinnitage kinnitusavad, ühenduslülide asend, võlli struktuur ja kapi ruum.
- Keskkonnatingimused:Võtke arvesse niiskust, tolmu, temperatuuri, kõrgust merepinnast ja tööstuslikku saastet.
- Testimise protokollid:Usaldusväärsed tarnijad peaksid pakkuma ülevaatust, rutiinset testimist ja tehnilist tuge.
Need kontrollid on eriti olulised originaalseadmete tootjate ostjate ja lülitusseadmete koostetehaste jaoks, kuna väike ebakõla võib põhjustada korduvaid koostu kohandamisi või kaebusi kohapealse teenindusega.
Kuidas erinevad mehhanismitüübid võrreldavad?
Erinevad projektid võivad vajada erinevat töökujundust. Allolev tabel annab lihtsa võrdluse ostjatele, kes hindavad levinud valikuid.
| Mehhanismi tüüp | Peamine eelis | Sobiv kasutamine |
|---|---|---|

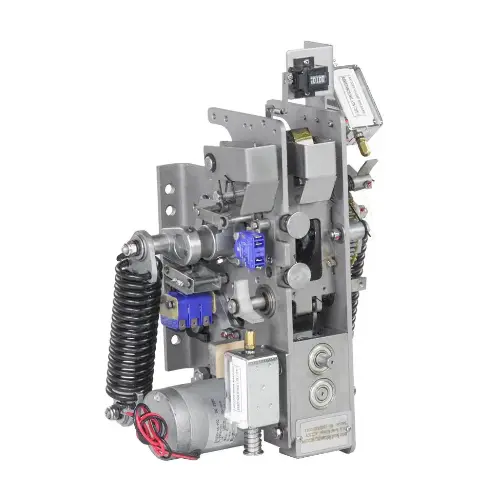

| Vedrulaengu töömehhanism | Stabiilne salvestatud energia vabastamine kiireks avamiseks ja sulgemiseks. | Keskpinge VCB-d, mis nõuavad usaldusväärset korduvat tööd. |

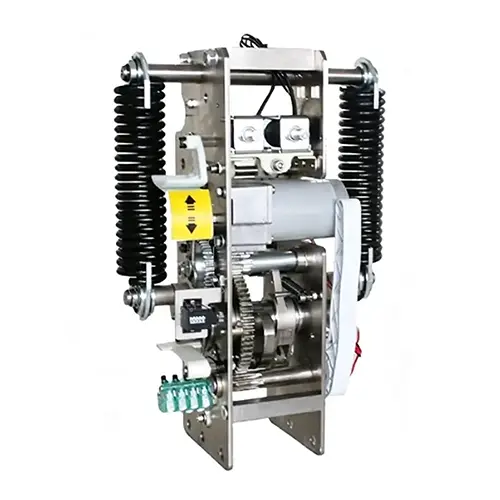

| Mootori töömehhanism | Toetab kaug- või automaatset laadimist ja töötamist. | Alajaamad, jaotuskapid ja automatiseeritud süsteemid. |
| Manuaalne töömehhanism | Lihtne struktuur ja mugav kohalik juhtimine. | Põhilised ümberlülitusrakendused ja kulutundlikud projektid. |
| Kohandatud mehhanism | Sobib paremini spetsiaalsete kappide paigutuste või kaitselülitite jaoks. | OEM-jaotusseadmete tootmise ja asendamise projektid. |
Paljude keskpinge rakenduste puhul eelistatakse vedru laengu konstruktsiooni, kuna see võimaldab salvestada energiat enne lülitustoimingut. Kui tekib rike, ei pea kaitselüliti ootama aeglast käsitsi liikumist. See võib energiat koheselt vabastada, mis parandab kaitse töökindlust.
Kus seda tavaliselt kasutatakse?
TheVaakumkatkesti töömehhanismkasutatakse kõikjal, kus keskpingeahelad vajavad töökindlat lülitamist ja kaitset. Tavaliselt integreeritakse see vaakumkaitselülititesse, lülitusseadmete paneelidesse, kompaktalajaamadesse, tööstuslikesse jaotusruumidesse, tehnovõrkudesse, ärihoonetesse ja taastuvenergia jaamadesse.
Tehastes aitab see kaitsta mootoreid, trafosid ja tootmisliine elektririkete eest. Linnade jaotusvõrkudes toetab see stabiilset elektrivarustust elamu- ja äripiirkondadesse. Päikese- ja tuuleenergia projektides aitab see isoleerida ja kaitsta keskpinge kogumisahelaid. Kaevanduses, infrastruktuuris ja transpordisüsteemides aitab see kaasa ohutumale elektrilisele juhtimisele nõudlikes tingimustes.
Kuna need keskkonnad on väga erinevad, ei tohiks ostjad käsitleda mehhanismi universaalse tarvikuna. Sama toodet tuleb kontrollida tegelike projektitingimustega. Puhtas siseruumides kasutatavas jaotusruumis kasutatav mehhanism võib puutuda kokku erineva pingega võrreldes tolmuses tööstusettevõttes või kõrge õhuniiskusega rannikuprojektis kasutatava mehhanismiga.
Kuidas saavad hooldusmeeskonnad kasutusiga pikendada?
Isegi kvaliteetneVaakumkatkesti töömehhanismvajab korralikku ülevaatust. Hooldusmeeskonnad peaksid keskenduma nähtavale kulumisele, ebatavalisele mürale, lahtistele kinnitustele, vedru seisukorrale, määrdepunktidele, lisalüliti funktsioonile ja väljalülitusfunktsioonile. Regulaarne töö testimine on kasulik ka seetõttu, et pikaks ajaks jõude seisev kaitselüliti võib tõrke ajal siiski koheselt tööle hakata.
- Kontrollige, kas mehhanism laeb sujuvalt ja vabastab viivituseta.
- Kontrollige ühendusi, võlle ja kinnitusvahendeid lõtvumise või deformatsiooni suhtes.
- Hoidke mehhanism puhas ja vältige tolmu kogunemist kapi sisse.
- Veenduge, et avanemis- ja sulgemisindikaatorid vastavad kaitselüliti tegelikule asendile.
- Kontrollige juhtahelaid, mähiseid ja abikontakte vastavalt hooldusgraafikule.
- Asendage kulunud osad enne, kui need mõjutavad lülituskindlust.
Ennetav hooldus on odavam kui avariiremont. Kui mehhanism rikke ajal ebaõnnestub, võib kahjustus ulatuda kaitselülitist kaugemale. See võib mõjutada kaableid, trafosid, lülitusseadmete paneele ja ühendatud seadmeid.
Miks on tarnija suutlikkus oluline?
Usaldusväärne tarnija teeb enamat kui varuosade tarnimine. Sellise toote puhul naguVaakumkatkesti töömehhanism, tarnija kogemus mõjutab projekteerimise täpsust, materjali valikut, tootmiskontrolli, testimise kvaliteeti ja tehnilist suhtlust. See on eriti oluline ostjate jaoks, kes vajavad partii ostmist, asenduste sobitamist või OEM-i tuge.
Wenzhou Xifa Electrical Equipment Co., Ltd.teenindab kliente elektriseadmete valdkonnas vaakumkaitselülitite ja keskpingejaotuskomponentidega seotud toodetega. Ostjate jaoks võib koostöö võimeka tootjaga aidata vähendada ebakindlust toote valikul, paigalduse kinnitamisel ja pikaajalisel kasutamisel.
Tarnijat hinnates peaksid ostjad küsima tehnilisi jooniseid, mudelite ühilduvust, nominaalseid parameetreid, testimisprotseduure, pakendi üksikasju ja tarnevõimsust. Selge vastus enne tellimist on palju parem kui paigaldusprobleemide lahendamine pärast toote projekti jõudmist.
KKK
Mis on vaakumkatkesti töömehhanism?
See on mehaaniline juhtimissüsteem, mis juhib vaakumlüliti avamise ja sulgemise liikumist vaakumkaitselüliti sees. See salvestab ja vabastab energiat, et kontaktid saaksid kiiresti ja usaldusväärselt liikuda.
Miks on mehhanism keskpingekaitse jaoks oluline?
See tagab, et kaitselüliti suudab rikkesignaalidele reageerida õige kiiruse ja jõuga. Ilma usaldusväärse mehhanismita ei pruugi isegi hea vaakumkatkesti korralikult töötada.
Kas üks mehhanism sobib igale vaakumkaitselülitile?
Ei. Ostjad peavad enne ostmist kinnitama nimipinge, kaitselüliti mudeli, paigaldusmõõtmed, ühendusstruktuuri, juhtimismeetodi ja töönõuded.
Mis põhjustab töömehhanismi rikke?
Tavalisteks põhjusteks on kulunud ühenduslülid, nõrgad vedrud, halb määrimine, tolmu saastumine, mähise probleemid, lahtised kinnitusdetailid, vale paigaldus ja pikaajaline kontrolli puudumine.
Kas mootoriga töötav mehhanism on parem kui manuaalne?
Oleneb projektist. Mootori töö on parem kaug- või automatiseeritud süsteemide jaoks, samas kui käsitsi juhtimine võib sobida lihtsamate rakenduste jaoks, kus on vaja kohalikku juhtimist.
Kuidas peaksid ostjad valima usaldusväärse tarnija?
Ostjad peaksid enne saatmist kontrollima tootmiskogemust, tehnilist tuge, testimisvõimalusi, mudelite ühilduvust, kohandamisvõimalusi ja seda, kas tarnija suudab esitada selged dokumendid.
Järeldus
TheVaakumkatkesti töömehhanismei pruugi olla keskpinge kaitselüliti kõige nähtavam osa, kuid see on üks määravamaid. See juhib füüsilist tegevust, mis võimaldab vaakumkatkestajal kaitsta vooluahelaid, vähendada rikke mõju ja toetada stabiilset toitejaotust. Ostjate jaoks tähendab õige mehhanismi valimine vähem lülitustõrkeid, sujuvamat paigaldust, pikemat kasutusiga ja suuremat kindlustunnet igapäevases töös.
Kui valite komponente vaakumkaitselülitite, lülitusseadmete, alajaamade, tööstuslike elektrisüsteemide või asendusprojektide jaoks,Wenzhou Xifa Electrical Equipment Co., Ltd.võib pakkuda praktilist tootetuge ja tehnilist suhtlust teie rakendusvajaduste jaoks. Mudelivaliku, hinnapakkumise, kohandamise üksikasjade või projektiga seotud konsultatsioonide saamiseks palunvõtke meiega ühendusttäna ja laske meie meeskonnal aidata teil leida teie keskpinge lülitussüsteemile usaldusväärne lahendus.
