Valides anÕhukaitselüliti ACBei tähenda ainult praeguste reitingute sobitamist. Inseneride, paneeliehitajate, tehaseomanike, projektitöövõtjate ja hankemeeskondade jaoks on tõeline väljakutse valida kaitselüliti, mis kaitseb seadmeid, vähendab seisakuid, sobib lülitusseadme konstruktsiooniga, toetab tulevast koormuse laienemist ja jääb pärast aastatepikkust töötamist usaldusväärseks. See artikkel selgitab, kuidas õhukaitselüliti ACB töötab, kus seda tavaliselt kasutatakse, millised spetsifikatsioonid on kõige olulisemad ja kuidas ostjad saavad valiku ajal kulukaid vigu vältida. Samuti tutvustatakse praktilisi ostukaalutlusi töötamiseksWenzhou Xifa Electrical Equipment Co., Ltd.tööstuslike ja kaubanduslike elektrisüsteemide ACB lahenduste hankimisel.
Sisukord
Madalpinge elektrijaotussüsteemis käsitletakse peakatkestit sageli hankenimekirjas ühe kaubana. See on riskantne viis seda vaadata. Õhukaitselüliti ACB paigaldatakse tavaliselt süsteemi kriitilisse punkti, näiteks sissetulevasse paneeli, peajaotuskappi, generaatori väljundpaneeli, trafo teisese poole või suurde toiteahelasse. Kui see ei rakendu korralikult, ei pruugi tulemuseks olla väike elektririke. See võib muutuda tootmise seiskamiseks, seadmete kahjustamiseks, tulekahjuohuks või kulukaks hädaabihoolduseks.
Paljud ostjad otsivad ACB-d ainult voolureitingu järgi, näiteks 630A, 1000A, 1600A, 2000A või 3200A. Praegune hinnang on muidugi oluline, kuid see pole kogu lugu. Samuti peab kaitselüliti vastama paigalduskoha lühisetasemele, koormuse kaitsenõuetele, lülitusseadme konstruktsioonile, töökeskkonnale ja rajatise hooldusplaanile.
Hea õhukaitselüliti ACB annab elektrisüsteemile kontrollitud viisi ebatavalise voolu lahtiühendamiseks. See kaitseb kaableid, siine, trafosid, generaatoreid, mootoreid ja allavoolu seadmeid. Veelgi olulisem on see, et see annab hooldusmeeskondadele kindlustunde. Kui süsteem on ehitatud stabiilse mehaanilise toimingu, täpse väljalülitumise ja selgete kaitseseadetega kaitselüliti ümber, muutub kogu jaotusruumi haldamine lihtsamaks.
Tegelik ostuküsimus ei ole lihtsalt "Kui palju kaitselüliti maksab?" Parem küsimus on järgmine: "Kas see kaitselüliti kaitseb minu süsteemi õigesti, kui rike juhtub halvimal võimalikul ajal?"

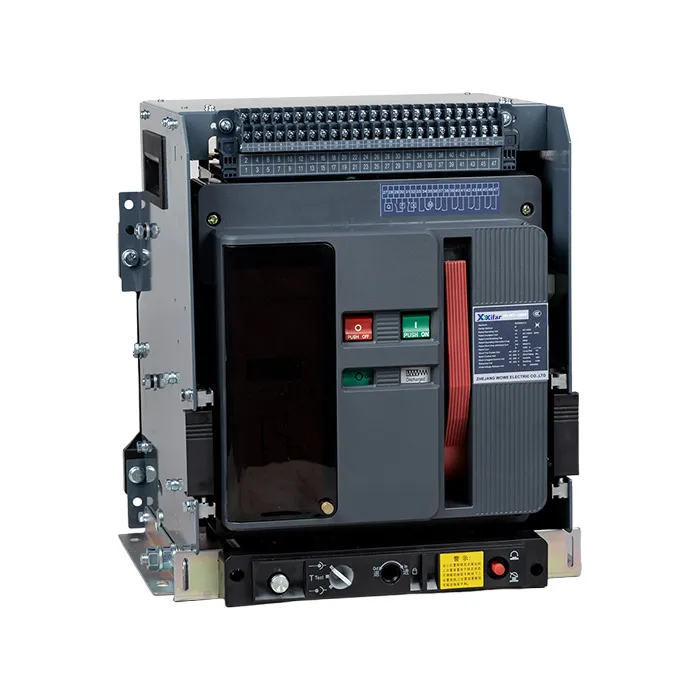

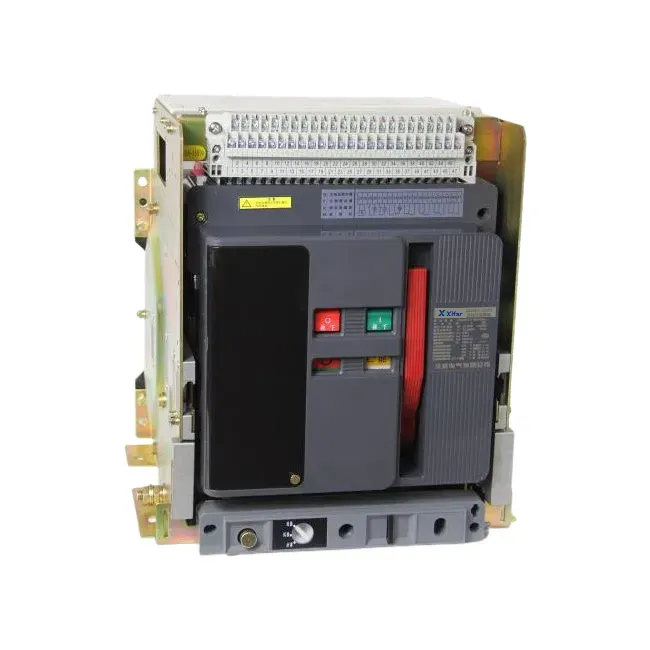

Õhukaitselüliti ACB on madalpinge lülitus- ja kaitseseade, mis kasutab kaare kustutusvahendina õhku. Kui rikke katkestuse ajal kontaktid eralduvad, tekib elektrikaar. Kaitselüliti juhib ja jahutab kaare läbi kaarekanalite, kuni vool on ohutult katkenud. See disain muudab ACB-d sobivaks kõrge vooluga madalpingerakenduste jaoks, kus töökindlus, hooldatavus ja reguleeritav kaitse on olulised.
Praktilises kasutuses võib õhukaitselüliti ACB täita mitmeid olulisi funktsioone. See võib vooluahelat käsitsi või elektriliselt sisse ja välja lülitada. See võib sõltuvalt väljalülitusüksuse konfiguratsioonist automaatselt rakenduda, kui ilmnevad ülekoormuse, lühise, alapinge või maandusrike. Paljudes kaasaegsetes elektrisüsteemides toetavad intelligentsed väljalülitusseadmed ka mõõtmist, sidet, rikete registreerimist ja reguleeritavaid kaitsekõveraid.
Võrreldes väiksemate kaitselülititega valitakse peamiseks toitejaotustasemeks sageli ACB, kuna see suudab toime tulla suuremate kaadrivoolude ja tugevamate rikkekatkestusnõuetega. Samuti on seda lihtsam kontrollida ja hooldada suurtes elektrikilpides, eriti kui kasutada väljatõmmatavat konstruktsiooni. Rajatiste jaoks, mis ei saa endale lubada pikka seisakuaega, pole see hooldatavus väike eelis.
Ostjad näevad harva vaeva, sest nad ei leia õhukaitselülitit ACB. Nad näevad vaeva, sest liiga paljud mudelid näevad paberil sarnased välja. Madal hind võib esmapilgul tunduda atraktiivne, kuid vale valik võib põhjustada sobimatust, paigaldusviivitust, ülekuumenemist, häirivat komistamist, halba selektiivsust või rasket müügijärgset tuge.
Paneeliehitajate jaoks on mõõtmete ühilduvus sageli suur probleem. Kaitselüliti, mis ei sobi kapi konstruktsiooniga, võib mõjutada siini paigutust, ukse avanemist, käepideme asendit ja hooldusruumi. Tehase kasutajate jaoks on kõige suurem mure tavaliselt stabiilne töö. Nad vajavad kaitselülitit, mis rakendub siis, kui peaks, jääb suletuks, kui süsteem on korras, ja mida saab hooldada ilma tarbetute seisakuteta.
Töövõtjate jaoks on oluline ka tarnekiirus ja dokumentatsioon. Projekt võib enne saatmist nõuda tootefotosid, jooniseid, juhtmestiku skeeme, katsearuandeid, sertifikaate, nimesildi üksikasju ja pakkimisteavet. Kui tarnija ei suuda selgelt vastata, võib projekti ajakava kannatada.
| Ostja mure | Miks see on oluline | Mida enne tellimist kontrollida |
|---|---|---|
| Praeguse reitingu mittevastavus | Alamõõduline kaitselüliti võib üle kuumeneda või liiga sageli komistada, samas kui liiga suur kaitselüliti võib vähendada kaitse täpsust. | Nimivool, raami suurus, koormuse tüüp, tulevane laienemisvaru. |
| Ebapiisav purunemisvõime | Kaitselüliti ei pruugi ohutult katkestada kõrget rikkevoolu paigalduskohas. | Icu, Ics, objekti lühise arvutamine, trafo võimsus. |
| Vale paigaldusstruktuur | Kaitselüliti ei pruugi lülitusseadmega sobida või seda võib olla ebamugav hooldada. | Fikseeritud tüüp või väljatõmmatav tüüp, mõõdud, paneeli väljalõige, siiniühendus. |
| Ebatäpne kaitseseade | Halb koordineerimine võib põhjustada tarbetuid väljalülitusi või õige veatsooni isoleerimise ebaõnnestumist. | Reisiüksuse tüüp, pikaajaline viivitus, lühiajaline viivitus, hetke- ja maandusvea seaded. |
| Nõrk tehniline tugi | Ostjad võivad paigaldamise, testimise või kasutuselevõtu ajal tekkida viivitusi. | Tarnija reageerimiskiirus, joonised, juhendid, juhtmestiku tugi, müügijärgne teenindus. |
Professionaalne Air Circuit Breaker ACB valik algab elektrisüsteemist, mitte kataloogilehest. Enne mudeli kinnitamist peaksid ostjad koguma projekti põhiteavet, sealhulgas nimipinge, nimivoolu, sageduse, pooluste arvu, lühise taseme, kapi tüübi, töömeetodi, kaitsenõuded ja sidevajadused.
Nimivool on tavaliselt esimene parameeter, mida ostjad mainivad. Sama oluline on aga hoolduse nominaalne lühise katkestusvõime. Suure katkestusvõimega, kuid väiksema tööjõu katkestusvõimega kaitselüliti ei pruugi nõudlike tööstussüsteemide jaoks olla parim valik. Kriitiliste koormuste puhul peaksid ostjad pöörama tähelepanu nii Icu kui ka Ics väärtustele.
Reisiüksus väärib erilist tähelepanu. Lihtsa jaotuspaneeli jaoks võib piisata elementaarsest kaitseseadmest, samas kui kaasaegne tehas, andmekeskus, ärihoone või taastuvenergia projekt võib vajada täiustatud kaitse- ja jälgimisfunktsioone. Reguleeritavad seaded võivad aidata parandada selektiivsust üles- ja allavoolu seadmete vahel.
Praktiline näpunäide hankemeeskondadele: hinnapakkumist küsides saatke tarnijale koos paneeli joonis, süsteemi pinge, nimivool, pooluse number, vajalik katkestusvõime, paigaldustüüp ja tarvikute nimekiri. See vähendab edasi-tagasi suhtlust ja väldib mudeli vigu.
Ostjad võrdlevad sageli ACB-sid MCCB-de ja VCB-dega. Erinevus ei seisne selles, kumb on üldiselt parem. See sõltub pingetasemest, vooluvahemikust, paigaldusasendist, kaitsevajadusest, hoolduse ootusest ja eelarvest.
Valatud korpusega kaitselülitit kasutatakse laialdaselt madalama vooluga toiteahelate, masinapaneelide ja kompaktsete jaotusrakenduste jaoks. See on ökonoomne, kompaktne ja lihtsalt paigaldatav. Kui aga süsteemi vool suureneb ja kaitsenõuded muutuvad kõrgemaks, muutub õhukaitselüliti ACB sobivamaks.
Vaakumkaitselülitit kasutatakse tavaliselt keskpingesüsteemides. Selle kaare kustutamine toimub vaakumkatkestis, mis erineb ACB õhukaare renni struktuurist. Lihtsamalt öeldes valitakse ACB-d tavaliselt madalpinge peajaotuse jaoks, samas kui VCB-d valitakse keskpinge jaotamiseks.
| Kaitselüliti tüüp | Ühine pingetase | Tüüpiline kasutus | Peamine eelis |
|---|---|---|---|
| Õhukaitselüliti ACB | Madalpinge elektrijaotus | Peamine sissetulev paneel, suur söötur, generaatori väljund, trafo sekundaarkülg | Suur vooluvõimsus, reguleeritav kaitse, mugav hooldus, intelligentsed valikud |
| Valatud korpuse kaitselüliti MCCB | Madalpinge jaotus | Haruahelad, väiksemad etteandjad, masinate paneelid | Kompaktne suurus, ökonoomne hind, lihtne paigaldus |
| Vaakumkaitselüliti VCB | Keskpinge jaotus | Alajaamad, keskpinge jaotusseadmed, tööstuslikud elektrivõrgud | Tugev kaarkustutus vaakumis, sobib keskpinge katkestamiseks |
Õhkkaitselülitit ACB kasutatakse sageli kõikjal, kus madalpinge toitejaotus vajab tugevat kaitset ja usaldusväärset ümberlülitamist. See ilmub tööstusettevõtetes, ärihoonetes, andmekeskustes, elektrijaotusruumides, haiglates, lennujaamades, raudteetransiidirajatistes, veepuhastusjaamades, kaevandusprojektides ja taastuvenergiasüsteemides.
Tootmisettevõtetes võib ACB kaitsta töökoja peamist sissetulevat liini. Ärihoones võib see olla madalpinge jaotuskilbi pealüliti. Andmekeskuses võib see aidata kaitsta kriitilisi vooluteid, kus seisakud on äärmiselt kallid. Taastuvenergia jaamades saab ACB-sid kasutada madalpinge jaotuskilpides, mis on ühendatud trafode, inverterite või abisüsteemidega.
Kõigi nende rakenduste ühine punkt on lihtne: süsteem vajab võtmekaitseasendis töökindlat seadet. Kui elektrikoormus on suur, rikkevool tõsine ja töökeskkond ei talu korduvaid tõrkeid, muutub õigesti valitud õhukaitselüliti ACB pigem vajalikuks investeeringuks kui valikuliseks komponendiks.
Usaldusväärne tarnija peaks tegema enamat kui kaitselülitit müüma. Tarnija peaks mõistma tellimuse taga olevaid töötingimusi. Ostjatele, kes ei ole elektrispetsialistid, on see veelgi olulisem. Selge tehniline suhtlus võib vältida vale mudeli valimist enne tootmise algust.
Wenzhou Xifa Electrical Equipment Co., Ltd. tarnib elektritooteid elektrijaotusrakenduste jaoks, sealhulgas õhuvoolukaitselülitite ACB lahendusi madalpingesüsteemidele. Ostjate jaoks ei seisne väärtus mitte ainult tootes endas, vaid ka mudeli soovituses, tootmisvõimsuses, kohandamisvõimalustes, tehase testimises ning sidetoes enne ja pärast tarnimist.
Tarnijat hinnates peaksid ostjad esitama praktilisi küsimusi. Kas tarnija saab esitada tehnilisi jooniseid? Kas nad oskavad projektiteabe põhjal soovitada õiget voolutugevust ja katkestusvõimet? Kas need võivad toetada fikseeritud tüüpi ja väljatõmmatavaid struktuure? Kas nad saavad pakkuda lisaseadmeid, nagu mootoriajamid, šundivabastid, alapingevabastid, abikontaktid ja intelligentsed väljalülitusseadmed? Kas nad saavad kiiresti vastata, kui paigaldajal on küsimusi?
| Tarnija hindamispunkt | Mida ostja peaks otsima |
|---|---|
| Tootevalik | Mitu voolutugevust, postide valikuid, töörežiime ja tarvikute konfiguratsioone. |
| Tehniline tugi | Selge suhtlus valiku, jooniste, juhtmestiku, paigalduse ja kasutuselevõtu kohta. |
| Kvaliteedikontroll | Rutiinne tehasekontroll, mehaanilise töö kontrollimine, isolatsioonikontroll ja väljalülitamise toimivuse kontrollimine. |
| Kohandamise võimalus | Projektipõhiste nõuete, kappide sobitamise, tarvikute ja pakendamisvajaduste tugi. |
| Kohaletoimetamise koordineerimine | Mõistlik tarneaeg, ekspordi pakkimine, saatedokumendid ja reageerivad tellimuste värskendused. |
Isegi kvaliteetne õhukaitselüliti ACB vajab korralikku paigaldamist ja perioodilist ülevaatust. Elektrikaitseseadmed töötavad mehaanilise, termilise ja elektrilise pinge all. Tolm, niiskus, lahtised ühendused, vananev rasv, kontaktide kulumine ja halvad töötingimused võivad vähendada pikaajalist töökindlust.
Hooldusplaan ei pea olema keeruline, kuid see peab olema järjepidev. Operaatorid peaksid hoidma lülitusseadmeid puhtana ja kuivana, kontrollima ebatavalise kuumenemise olemasolu, ühenduste tihedust, töömehhanismi ja võimaluse korral üle vaatama reisiandmeid. Väljatõmmatava tüüpi ACB-de puhul tuleb riiulimehhanismi mehaaniliste kahjustuste vältimiseks õigesti kasutada.
Paljudel juhtudel ei ole kaitselüliti rike ootamatu. Esinevad hoiatusmärgid, nagu ebatavaline müra, põletuslõhn, nähtav värvimuutus, ebastabiilne sulgemine, sagedane häiriv komistamine või ebatavaline temperatuuri tõus terminalides. Nende märkide eiramine võib muuta juhitava hooldusprobleemi tõsiseks elektriõnnetuseks.
Õhkkaitselüliti ACB põhieesmärk on kaitsta madalpinge toitejaotussüsteeme ülekoormuse, lühise, maandusvea ja muude ebatavaliste elektritingimuste eest. Samuti võimaldab see operaatoritel tavapärase töö või hoolduse ajal suuri vooluahelaid ohutult ümber lülitada.
Õhukaitselülitit ACB kasutatakse peamiselt madalpinge jaotussüsteemides. Keskpinge rakenduste jaoks on vaakumkaitselüliti VCB tavaliselt sobivam valik. Ostjad peaksid enne kaitselüliti tüübi valimist süsteemi pinge kinnitama.
Fikseeritud tüüpi ACB-d on sageli kompaktsemad ja ökonoomsemad. Väljatõmmatavat tüüpi ACB-sid on lihtsam kontrollida, asendada ja hooldada ilma kapi suuremat lahtivõtmist vajamata. Oluliste elektrisüsteemide puhul, kus hoolduskiirus on oluline, eelistatakse sageli väljatõmbetüüpi.
Kui süsteem vajab reguleeritavat kaitset, voolunäidikut, veakirjeid, sidet või paremat koordineerimist teiste kaitseseadmetega, on intelligentne väljalülitusseade praktiline valik. Lihtsamate süsteemide jaoks võib piisata ka põhireisiüksusest.
Nimivool tuleks valida vastavalt tegelikule koormusvoolule, trafo võimsusele, kaabli suurusele, temperatuuritingimustele ja tulevasele laiendusplaanile. Seda ei tohiks valida ainult vana mudelinumbrit arvates või kopeerides.
Katkestusvõime näitab, kas kaitselüliti suudab ohutult katkestada kõrge lühisevoolu. Kui valitud kaitselüliti katkestusvõime on ebapiisav, võib see tõsise rikke korral ebaõnnestuda. See on üks olulisemaid ohutusparameetreid ACB valikul.
Jah. Sõltuvalt projekti vajadustest võivad ostjad taotleda erinevaid praeguseid hinnanguid, postide numbreid, töörežiime, paigaldusstruktuure, väljasõiduüksusi, tarvikuid ja pakendinõudeid. Enne hinnapakkumist on kõige parem esitada projekti üksikasjad.
Peaksite esitama nimipinge, nimivoolu, pooluse numbri, katkestusvõime, paigalduse tüübi, töörežiimi, väljalülitusüksuse nõuded, tarvikute loendi, koguse, projekti sihtkoha ja kõik kapi joonised, kui need on saadaval. See aitab tarnijal õiget õhukaitselülitit ACB täpsemalt soovitada.
Õhkkaitselüliti ACB valimine on otsus, mis mõjutab süsteemi ohutust, hoolduse tõhusust ja pikaajalisi kasutuskulusid. Hästi sobitatud kaitselüliti aitab kaitsta väärtuslikke seadmeid, vähendab planeerimata seisakuid ja annab teie elektrimeeskonnale kriitiliste jaotussüsteemide haldamisel rohkem enesekindlust.
Kui plaanite madalpinge jaotusprojekti, uuendate jaotusseadmeid, hankite paneelide kokkupanekuks ACB-sid või võrdlete tööstusrajatise mudeleid, võib Wenzhou Xifa Electrical Equipment Co., Ltd. aidata teil üle vaadata peamised valikupunktid ja pakkuda teie rakendusele vastavaid tootevalikuid.
Mudelivaliku, tehniliste üksikasjade, pakkumise toe või kohandatud õhuvoolukaitselüliti ACB nõuete kohta palunvõtke meiega ühendusttäna ja jagage oma projekti spetsifikatsioone. Meie meeskond aitab teil leida praktilise, turvalise ja kulutõhusa lahenduse teie elektrijaotussüsteemile.
