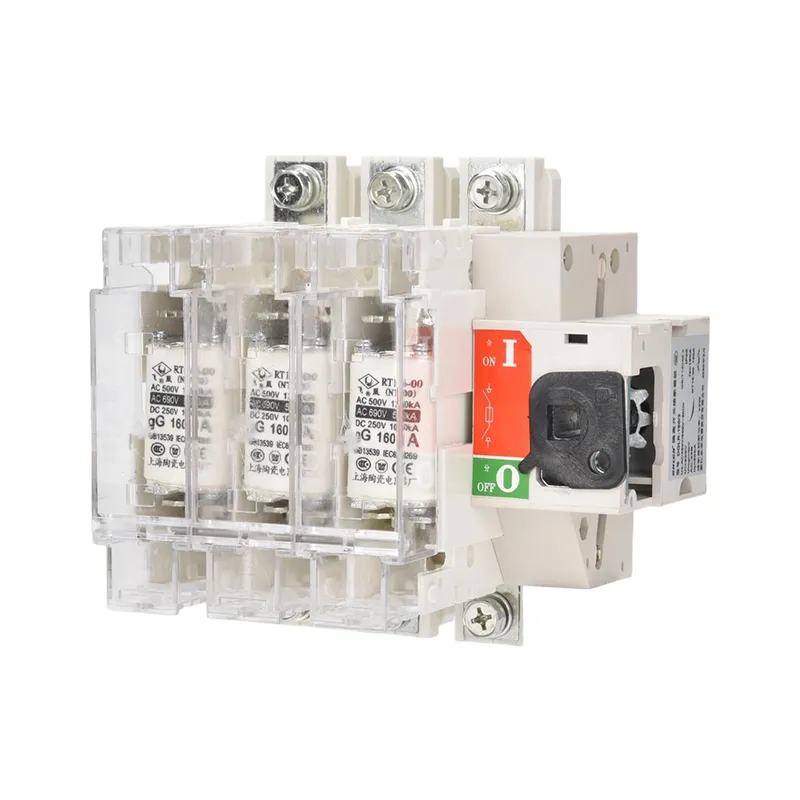

Artikli kokkuvõte:Vahelduvvoolu kolmefaasilise kaitsme eralduslüliti valimine nõuab nimivoolu, kaitsme ühilduvuse, pooluse konfiguratsiooni, paigaldusmõõtmete ja lühisekaitse hoolikat kaalumist. Wenzhou Xifa Electrical Equipment Co., Ltd. pakub toitejaotuskomponente trafosõlmede, elektripaneelide ja tööstuslike elektrisüsteemide jaoks. See juhend selgitab peamisi tegureid, mida ostjad peaksid enne sobiva mudeli valimist kontrollima.
Vahelduvvoolu kolmefaasilise kaitsme eralduslüliti valimisel võtame kõigepealt arvesse seadmeid, mida see teenindab, ja vooluahela töötingimusi. Sellised rakendused nagu jaotuskapid, trafosõlmed ja tööstuslikud toitesüsteemid võivad nõuda erinevat voolutugevust, paigalduskorraldust ja kaitseomadusi.
Enne mudelite võrdlemist peaksid ostjad kinnitama süsteemi pinge, eeldatava töövoolu, koormuse omadused, saadaoleva lühisevoolu, paigalduskeskkonna ja vajaliku pooluse konfiguratsiooni.
Näiteks jaotustrafo madalpinge küljele paigaldatud kaitsme isolaator peab vastama kogu koostu vooluahela nimiväärtusele ja kaitseskeemile. Mudeli valimine ainuüksi praeguse hinnangu põhjal võib installimise või kasutamise ajal põhjustada ühilduvusprobleeme.
Vaadake üle saadavusle konfiguratsioonid on AC Kolm Phas Fuse Isolator Snõid beenne spetsifikatsioonide lõplikku koostamist.
Raamivool ja kaitsme nimivool kirjeldavad erinevaid omadusi. Raam current identifies tlüliti vooluklass, kaitsme nimivool viitab paigaldatud kaitsme nimiväärtusele. Kaitsme peab ühilduma lülitiga ja sobima tegeliku vooluringi kaitsmiseks.
Vastavalt Wenzhou Xifa Electrical Equipment Co., Ltd. kaasasolevatele tootespetsifikatsioonidele on saadaolevad kaadrivoolud vahemikus 63 A kuni 630 A.
| Raami vool | Loetletud kaitsmete reitingud | Kaitsme suurus |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Märkus. Need väärtused võtavad kokku kaasasolevad tooteparameetrid. Enne tellimist kinnitage valitud mudelile sobiv kaitsme tüüp ja täpne nimiväärtus.
Kaitsmed tuleks valida vastavalt koormusele, juhtme võimsusele ja nõutavale kaitse koordineerimisele. Mootoriahelatel ja trafoahelatel võivad olla erinevad käivitusvoolud ja tõrkeomadused, mistõttu ei ole sama kaitsme nimiväärtus iga rakenduse jaoks sobiv.
Vahelduvvoolu kolmefaasiline kaitsme isolaatorlüliti ühendab vooluahela isolatsiooni kaitsmepõhise ülevoolukaitsega. Ostjad peaksid neid funktsioone eraldi hindama, et tagada seadme vastavus paigalduse nõuetele.
Kaitsme üksi ei määra kogu komplekti lühise toimimist. Lülitid, kaitsmed, juhtmed ja ülesvoolu kaitseseadmed peavad olema kooskõlastatud vastavalt nende nimivõimsustele. Hooldus isoleerimine peab järgima ka kehtivaid elektriohutusprotseduure.
Pärast elektrilise ühilduvuse kontrollimist peaksid ostjad kontrollima postide konfiguratsiooni, kinnitusviisi, üldmõõtmeid ja ühendusruumi. Kaasasolev tooteteave sisaldab kolme- ja neljapooluselisi konfiguratsioone ning asjakohaste mudelite esi- ja külgmist tüüpi paigaldusvõimalusi.
| Valiku üksus | Mida kontrollida | Miks see on oluline |
|---|---|---|
| Pooluse konfiguratsioon | Kolme- või neljapooluseline mudel | Vastab vooluahela ja neutraali isolatsiooni nõuetele. |
| Paigalduskorraldus | Esi- või külgmine paigaldus | Tagab ühilduvuse paneeli paigutusega. |
| Mõõtmed | Laius, kõrgus, sügavus ja paigaldusavade asendid | Hoiab ära juhtmestiku ja külgnevate komponentide häirimise. |
| Ühendused | Kaabli või siini paigutus ja nõuded juhtmetele | Toetab usaldusväärseid elektriühendusi. |
Näiteks 160 A esitüüpi seeria loendi mõõtmed A on kolmepooluselise mudeli puhul 164 mm ja neljapooluselise mudeli puhul 200 mm. See erinevus näitab, miks peaksid ostjad kontrollima jooniselt täpset konfiguratsiooni, selle asemel, et eeldada, et sama raami reitinguga mudelitel on identsed mõõtmed.
Enne tellimist võrrelge tootja mõõtude joonist paneeli paigutusega. Jätke käepideme kasutamiseks, kaabli painutamiseks, elektriliste vahekauguste ja kaitsme vahetamiseks piisavalt ruumi.
Tehniline dokumentatsioon aitab ostjatel kinnitada, kas toode vastab projekti nõuetele. Soovitame enne mudeli kinnitamist taotleda toote andmelehte, mõõtmete joonist, kohaldatavaid katsearuandeid ja ühilduva kaitsmestandardi kinnitust.
Wenzhou Xifa Electrical Equipment Co., Ltd. on spetsialiseerunud 0,4 kV kuni 35 kV süsteemide elektrijaotustoodete uurimisele, arendustegevusele ja tootmisele. Selle tootevalikusse kuuluvad õhukaitselülitid, vormitud korpusega kaitselülitid, voolutrafod, potentsiaalsed trafod, piksepiirikud ja katkestuskaitsmed.
Hiinas Zhejiangi osariigis Yueqingi majandusarengu tsoonis asuv ettevõte on Conso Electrical Science and Technology Co., Ltd. filiaalettevõte, mis on alates 2006. aastast tootnud jaotustrafosid, kompaktalajaamu ja vaakumkaitselüliteid.
Ettevõte teatab, et tema tooted on valmistatud ISO 9001 kvaliteedijuhtimis- ja ISO 14001 keskkonnajuhtimissüsteemide alusel ning asjakohased tehnilised kirjeldused vastavad CE ja UL nõuetele. Konkreetse mudeli vastavuse kontrollimiseks peaksid ostjad taotlema kohaldatavaid sertifikaate või katsearuandeid.
Muude ostukaalutluste hulka kuuluvad varukaitsmete saadavus, paigaldusjuhised, teostusaeg ja müügijärgne tehniline tugi. Need detailid võivad mõjutada kasutuselevõttu ja hooldust, eriti kui lüliti on osa suuremast elektrijaotussõlmest.
Toote üksikasjade saamiseks külastage vahelduvvoolu kolmefaasilise kaitsme isolaatori lüliti tootelehte või võtke ühendust Wenzhou Xifa Electrical Equipment Co., Ltd.
Vahelduvvoolu kolmefaasilise kaitsme isolaatorlülitit kasutatakse kolmefaasilise vahelduvvooluahela isoleerimiseks ja kaitsmepõhise liigvoolukaitse tagamiseks ühilduvates madalpinge jaotussüsteemides. Tüüpilisteks rakendusteks on jaotuskapid, trafosõlmed ja tööstuslikud elektripaigaldised.
Kontrollige vooluahela projekteeritud voolu, juhtme voolutugevust, koormuse omadusi ja tõrketingimusi. Seejärel valige nõutava kaitse kooskõlastamise ja kehtivate elektristandardite alusel ühilduv lülitiraam ja kaitsme nimiväärtus.
Raamivool identifitseerib lüliti vooluklassi, kaitsme nimivool aga paigaldatud kaitsme nimivoolu nimivoolu. Valitud kaitse peab ühilduma lülitiga ja sobima vooluringi kaitsmiseks.
Valik sõltub vooluahela konfiguratsioonist ja sellest, kas on vaja neutraalset isolatsiooni. Kinnitage pooluste paigutus vastavalt süsteemi konstruktsioonile, maandusskeemile ja kehtivatele paigaldusreeglitele.
Ainult siis, kui konkreetne seade on ette nähtud ettenähtud lülitusfunktsiooni jaoks. Selle asemel, et eeldada, et iga isolaator võib normaalset koormusvoolu katkestada, kontrollige tootja kasutusväärtusi ja kasutuskategooriat.
Esitage süsteemi pinge, nõutav nimivool, kaitsme spetsifikatsioon, pooluse konfiguratsioon, paigalduskorraldus, paigaldusmõõtmed, kogus ja kohaldatavad standardid. Üherealine diagramm või paneelijoonis võib aidata kinnitada toote ühilduvust.
Vahelduvvoolu kolmefaasilise kaitsme eralduslüliti valimine nõuab elektriliste nimiväärtuste, kaitsmete omaduste, paigaldusmõõtmete ja töötingimuste hoolikat ülevaatamist. Nende üksikasjade kontrollimine enne tellimist aitab vähendada paigaldusmuudatusi ja toetab usaldusväärset toimimist jaotussüsteemis. Wenzhou Xifa Electrical Equipment Co., Ltd. pakub tooteteavet ja tehnilist tuge, et aidata klientidel leida nende rakenduste jaoks sobivad konfiguratsioonid.
-
