A Current transformer (CT)on tänapäevaste elektri- ja toitesüsteemide oluline komponent, mis võimaldab täpset voolumõõtmist, süsteemi kaitset ja energiaseiret ilma otsese elektrikontaktita. Õige CT valimine on oluline ohutuse, täpsuse ja süsteemi pikaajalise töökindluse tagamiseks.
Selles põhjalikus juhendis uurime, kuidas voolutrafod töötavad, erinevad CT tüübid, peamised valikukriteeriumid, täpsusklassid, paigaldamise parimad tavad ja tegelikud rakendused. Olenemata sellest, kas projekteerite tööstuslikku toitesüsteemi, uuendate energiaseiret või valite kaitsereleede jaoks CT-sid, see artikkel aitab teil teha teadliku otsuse.
A Voolutrafo (CT)on instrumenditrafo, mis on loodud suure vahelduvvoolu (AC) väärtuste vähendamiseks madalamale standardiseeritud tasemele, mida saab ohutult mõõta või jälgida arvestite, kaitsereleede või juhtseadmete abil.
CT-d kasutatakse laialdaselt:
Elektromagnetilist induktsiooni kasutades tagab CT elektrilise isolatsiooni kõrgepingeahelate ja madalpinge mõõteseadmete vahel, parandades oluliselt süsteemi ohutust.
Voolutrafo tööpõhimõte põhinebFaraday elektromagnetilise induktsiooni seadus. Kui vool liigub läbi primaarjuhi, tekitab see südamiku ümber magnetvälja. See magnetvoog indutseerib sekundaarmähises proportsionaalse voolu.
Näiteks CT reitinguga at1000A:5Ateisendab 1000 ampri primaarvoolu mõõteriistade jaoks juhitavaks 5 ampriks.
Akna CT-l on ümmargune ava, millest primaarjuht läbib. Need on kompaktsed, töökindlad ja neid kasutatakse tavaliselt lülitusseadmetes ja jaotuspaneelides.
Split core CT saab paigaldada ilma primaarjuhet lahti ühendamata, mistõttu on need ideaalsed olemasolevate süsteemide moderniseerimiseks ja energiaaudititeks.
Varda tüüpi CT-d kasutavad sisseehitatud primaarjuhti ja on mõeldud suure mehaanilise tugevusega suure vooluga rakenduste jaoks.

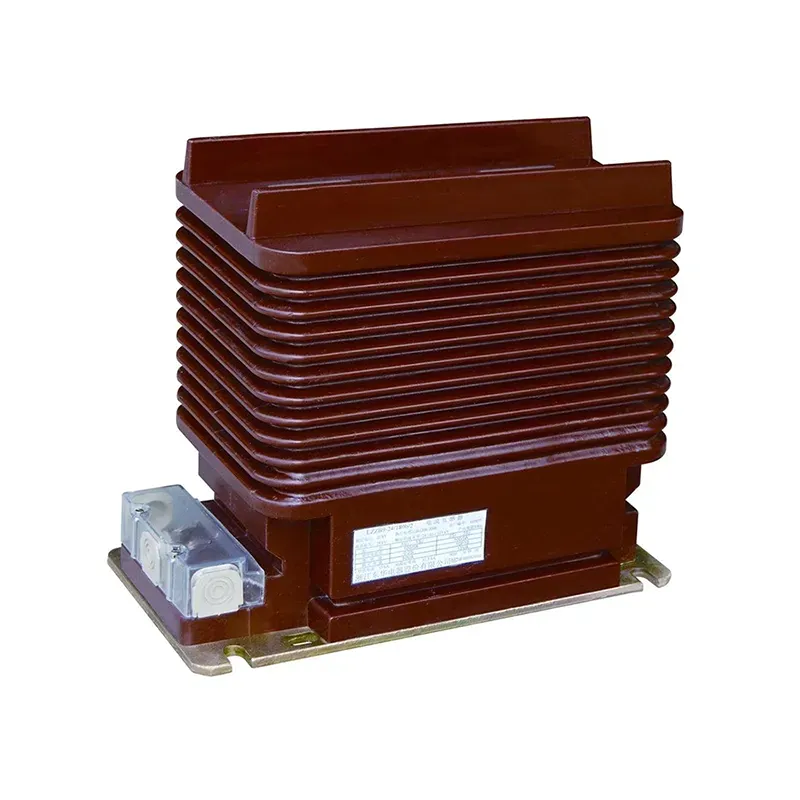

Need CT-d sisaldavad primaarmähises mitut pööret ja neid kasutatakse madala voolutugevuse ja suure täpsusega mõõtmisrakenduste jaoks.
Õige CT valimine nõuab jõudluse, ohutuse ja kulude tasakaalustamist. Allpool on toodud kõige olulisemad kriteeriumid, mida tuleb arvestada:
Valige CT, mille primaarvoolu nimiväärtus vastab teie süsteemi maksimaalsele töövoolule või ületab seda veidi.
Täpsusklass määrab, kui täpselt CT primaarvoolu taasesitab. See on eriti oluline arveldus- ja kaitsesüsteemide jaoks.
Koormus viitab kogukoormusele (VA-des), mis on ühendatud CT sekundaarsega. Nimikoormuse ületamine vähendab täpsust ja võib põhjustada ülekuumenemist.
Tootjatele meeldibXiFapakkuda kohandatud CT-lahendusi, mis vastavad konkreetsetele süsteeminõuetele, tagades optimaalse jõudluse ja pikaajalise töökindluse.
Täpsusklassid määratlevad CT lubatud vea teatud tingimustel.
Õige täpsusklassi valimine tagab vastavuse sellistele standarditele nagu IEC ja IEEE, säilitades samal ajal süsteemi tõhususe.
Kaasaegsetes energiataristutes on CT-del oluline roll intelligentsete seire- ja prognoositavate hooldusstrateegiate võimaldamisel.
Õige paigaldamine on CT ohutu ja täpse töö tagamiseks hädavajalik.
Vale paigaldus võib põhjustada ohtlikke liigpingeid ja ebatäpseid näitu.
| CT tüüp | Peamine eelis | Tüüpiline rakendus |
|---|---|---|
| Aken CT | Kompaktne ja ökonoomne | Lülitusseadmete paneelid |
| Split Core CT | Lihtne paigaldus | Energia moderniseerimine |
| Bar-tüüpi CT | Suur vooluvõimsus | Alajaamad |
| Haava CT | Kõrge täpsus | Nõrkvoolu mõõtmine |
Avatud ahelaga CT-sekundaarseade võib tekitada ohtlikult kõrget pinget, mis kujutab endast tõsist ohutusriski ja potentsiaalselt kahjustada seadmeid.
Traditsioonilised CT-d on mõeldud ainult vahelduvvoolu jaoks. Alalisvoolu mõõtmiseks on vaja Halli efekti andureid.
Õigete paigaldus- ja töötingimuste korral võib kvaliteetne CT kesta 20–30 aastat või kauem.
Mitte tingimata. Suurem täpsus suurendab kulusid. Täpsusklass peaks vastama rakenduse tegelikele nõuetele.
Õige valimineVoolutrafo (CT)on ülioluline samm ohutute, tõhusate ja töökindlate elektrisüsteemide kujundamisel. Mõistes CT tüüpe, täpsusklasse ja rakendusnõudeid, saavad insenerid ja süsteemidisainerid oluliselt parandada jõudlust ja vähendada tööriske.
Kui otsite usaldusväärseid ja kohandatud voolutrafolahendusi,XiFapakub laia valikut CT-tooteid, mis on loodud täpsuse, vastupidavuse ja rahvusvaheliste standardite järgimise jaoks.
Lisateabe saamiseks oma projekti jaoks ideaalse voolutrafo valimise või tehnilise toe taotlemiseks,võtke meiega ühendusttäna ja laske meie ekspertidel aidata teil süsteemi enesekindlalt toita.
