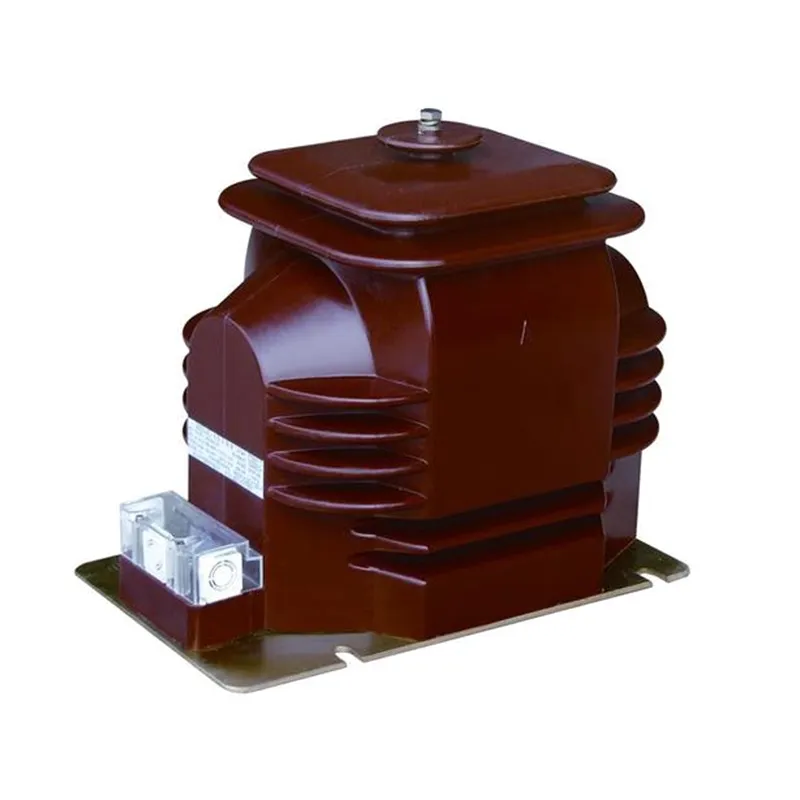

Kuna elektrijaotussüsteemid muutuvad järjest keerukamaks, on pinge täpne mõõtmine ja töökindel kaitse olulisem kui kunagi varem. A13,8 Kv ühefaasiline potentsiaalimuundur alajaamasmängib kriitilist rolli mõõtmis-, seire-, releekaitse- ja automaatikasüsteemide täpse pingemuunduse tagamisel.
XiFaon spetsialiseerunud kõrge kvaliteedi pakkumisele13,8 Kv ühefaasiline potentsiaalimuundur alajaamaslahendused kaasaegsetele tehnovõrkudele, tööstusalajaamadele, taastuvenergia rajatistele ja elektrijaotustaristutele. Selles artiklis käsitletakse nende oluliste alajaama komponentide tööpõhimõtteid, ehitust, eeliseid, tehnilisi spetsifikatsioone, rakendusi, paigaldamise kaalutlusi ja hooldusnõudeid.
Potentsiaalne trafo (PT), mida nimetatakse ka pingetrafoks (VT), on mõõteriistade, kaitsereleede, SCADA-süsteemide ja seireseadmete jaoks sobivate kõrge primaarpinge taseme langetamiseks standardiseeritud madalale sekundaarpingele.
A 13,8 Kv ühefaasiline potentsiaalimuundur alajaamasmuundab spetsiaalselt keskpinge elektrisüsteemi pinged umbes 13,8 kV ohututeks ja mõõdetavateks väljunditeks, nagu 120 V, 110 V või muudeks standardseteks väärtusteks.
Need trafod tagavad elektrilise isolatsiooni kõrgepingeahelate ja madalpinge juhtimissüsteemide vahel, säilitades samal ajal kõrge mõõtmistäpsuse.
Tööpõhimõte põhineb elektromagnetilisel induktsioonil. Kui primaarmähis on ühendatud 13,8 kV võrku, tekib trafo südamikus magnetvoog.
See magnetvoog indutseerib sekundaarmähises proportsionaalse pinge vastavalt primaar- ja sekundaarmähise pöördesuhtele.
Saadud madalpinge signaal võib ohutult toita:
Esitades täpselt primaarpinge lainekuju, võimaldab trafo usaldusväärset seiret ja kaitset kogu alajaama ulatuses.
Kvaliteetne 13,8 kV potentsiaalitrafo koosneb mitmest kriitilisest komponendist, mis tagavad tööohutuse ja mõõtmistäpsuse.
| Komponent | Funktsioon |
|---|---|
| Esmane mähis | Ühendatakse otse keskpingesüsteemiga |
| Sekundaarne mähis | Tagab instrumentide jaoks vähendatud pingeväljundi |
| Magnetiline südamik | Kannab tõhusalt üle magnetvoogu |
| Isolatsioonisüsteem | Tagab dielektrilise tugevuse ja ohutuse |
| Portselanist või polümeerist korpus | Kaitseb sisemisi komponente keskkonnamõjude eest |
| Terminali kokkupanek | Tagab turvalised elektriühendused |
| Maandusstruktuur | Parandab tööohutust |
Esmaklassilised tootjad, nagu XiFa, kasutavad töökindluse ja kasutusea maksimeerimiseks täiustatud isolatsioonimaterjale ja täppismähistehnikaid.
Kuigi spetsifikatsioonid varieeruvad vastavalt projekti nõuetele, on alajaamarakendustes tavaliselt järgmised parameetrid.
| Parameeter | Tüüpiline väärtus |
|---|---|
| Nimipinge | 13,8 kV |
| Faasi tüüp | Ühefaasiline |
| Sagedus | 50Hz / 60Hz |
| Sekundaarne pinge | 120V, 110V või kohandatud |
| Täpsusklass | 0,2, 0,5, 1,0 |
| Isolatsiooni tase | Vastavalt IEC/ANSI standarditele |
| Paigaldamine | Väljas või siseruumides |
| Jahutusmeetod | Looduslik õhujahutus |
| Kaitseklass | Ilmastikukindel disain |
Potentsiaalsed trafod tagavad ülitäpse pinge skaleerimise, võimaldades täpset mõõtmist ja süsteemi analüüsi.
Kaitsereleed tuginevad täpsetele pingesisenditele, et tuvastada ebatavalised töötingimused kiiresti ja täpselt.
Eraldades mõõteseadmed kõrgepingeahelatest, vähendavad PT-d oluliselt elektriohtu.
Pidev pinge jälgimine parandab tööalast teadlikkust ja toetab ennetavaid hooldusprogramme.
Kvaliteetsed isolatsioonisüsteemid ja vastupidavad korpused võimaldavad aastakümneid töökindlat tööd.
Kaasaegsed alajaamad sõltuvad üha enam digitaalsetest seire- ja automaatikasüsteemidest, mis nõuavad täpseid pingeandmeid.
13,8 kV ühefaasilist potentsiaalitrafot kasutatakse laialdaselt paljudes sektorites.
Kõikjal, kus on vaja täpset pinge mõõtmist ja kaitset, on neil trafodel ülioluline roll.
Õige PT valimine nõuab mitmete tehniliste tegurite hoolikat hindamist.
Veenduge, et trafo vastaks süsteemi nimipingele ja isolatsiooninõuetele.
Tulu mõõtmise rakendused nõuavad tavaliselt kõrgemaid täpsusklasse kui üldised seiresüsteemid.
Arvutage arvestite, releede ja seireseadmete ühendatud kogukoormus.
Võtke arvesse niiskust, saastetaset, kõrgust merepinnast, temperatuuri ja seismilisi nõudeid.
Kontrollige vastavust IEC, ANSI, IEEE ja kohalike utiliitide standarditele.
Õige paigaldus on pikaajalise töökindluse saavutamiseks hädavajalik.
Nende protseduuride järgimine vähendab kasutuselevõtuga seotud probleeme ja pikendab seadmete pikaealisust.
Korrapärane hooldus tagab jätkuva jõudluse ja süsteemi töökindluse.
| Hooldustegevus | Soovitatav sagedus |
|---|---|
| Visuaalne kontroll | Igakuine |
| Klemmide tiheduse kontroll | Kord kvartalis |
| Isolatsioonitakistuse test | Igal aastal |
| Isolaatorite puhastamine | Nagu nõutud |
| Termiline ülevaatus | Igal aastal |
| Kalibreerimise kontrollimine | Vastavalt kommunaalteenuste standarditele |
Ennetav hooldus vähendab oluliselt ootamatuid katkestusi ja asenduskulusid.
| Funktsioon | Potentsiaalne transformaator (PT) | Voolutrafo (CT) |
|---|---|---|
| Peamine funktsioon | Pinge mõõtmine | Voolu mõõtmine |
| Ühendus | Paralleelselt | seeria |
| Väljund | Vähendatud pinge | Vähendatud vool |
| Tüüpiline sekundaarne väärtus | 110V või 120V | 1A või 5A |
| Rakendus | Mõõtmine ja kaitse | Mõõtmine ja kaitse |
Mõlemad instrumenditrafod töötavad koos, et tagada täielik elektrisüsteemi jälgimine ja kaitse.
Energiatööstus areneb kiiresti digitaalsete alajaamade ja intelligentsete võrguinfrastruktuuride suunas.
Edasised arengud hõlmavad järgmist:
Sellised tootjad nagu XiFa jätkavad investeeringuid arenenud trafotehnoloogiatesse, et toetada neid esilekerkivaid tööstusharu nõudeid.
Selle esmane eesmärk on ohutult alandada kõrgepinge taset standardiseeritud madalpingele, mis sobib mõõtmiseks, mõõtmiseks ja kaitseseadmeteks.
Täpne pingemõõtmine tagab usaldusväärse arvelduse, süsteemi jälgimise, rikete tuvastamise ja kaitse koordineerimise.
Jah. Paljud mudelid on spetsiaalselt ette nähtud välistingimustes paigaldamiseks ilmastikukindla isolatsiooni- ja korpussüsteemidega.
Nõuetekohase hoolduse korral pakuvad kvaliteetsed potentsiaalsed trafod sageli kasutusiga üle 25 aasta.
Potentsiaalsete trafode valimisel ja paigaldamisel viidatakse tavaliselt IEC-, ANSI-, IEEE- ja kommunaalteenuste standarditele.
Neist sõltuvad kommunaalteenused, tööstusettevõtted, taastuvenergia rajatised, transpordisüsteemid, kaevandustööd ja kaubanduslikud elektrivõrgud.
A 13,8 Kv ühefaasiline potentsiaalimuundur alajaamason pinge mõõtmise, releekaitse, energia mõõtmise ja toitesüsteemi jälgimise põhikomponent. Selle võime pakkuda täpset pingemuundust, säilitades samal ajal elektriisolatsiooni, muudab selle kaasaegsete alajaamade ja tööstuslike elektrisüsteemide jaoks hädavajalikuks.
Olenemata sellest, kas tegemist on kommunaalteenuste jaotusvõrkude, taastuvenergia projektide või tööstusrajatiste toetamisega, võib kogenud tootjalt usaldusväärse trafo valimine oluliselt suurendada tööohutust, mõõtmistäpsust ja süsteemi töökindlust.
Kas otsite oma järgmise alajaamaprojekti jaoks töökindlat ja suure jõudlusega lahendust?XiFapakub professionaalselt projekteeritud potentsiaalseid trafosid, mis on loodud vastama nõudlikele rahvusvahelistele standarditele ja erinevatele rakendusnõuetele.Võtke meiega ühendustjuba täna, et arutada oma projekti vajadusi, taotleda tehnilist tuge või saada meie ekspertide meeskonnalt kohandatud pakkumine.
