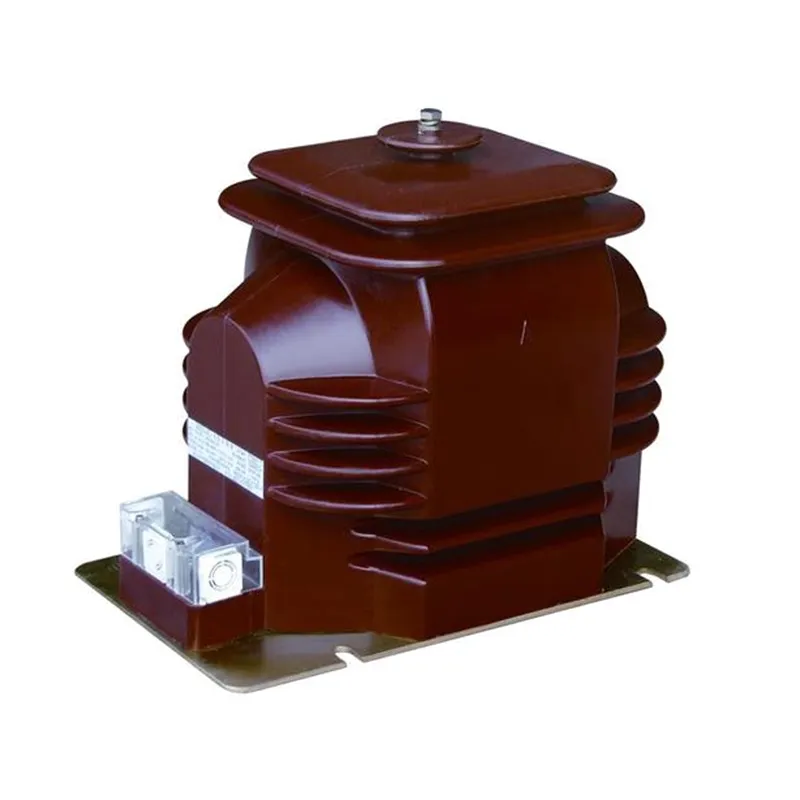

13,8 Kv ühefaasiline potentsiaalimuundur alajaamas

Alajaamas töökindla 13,8 kv ühefaasilise potentsiaalitrafo tootmiseks kasutab Wenzhou XiFa Electric Power Equipment Co., Ltd südamiku peamise materjalina esmaklassilist CRGO elektriterast, et vähendada kadude väärtust ja parandada täpsusklassi, ning kõrge tugevusega emailitud vasktraati mähise peamise materjalina, et tagada pöörete suhe ja pööratav isolatsioon täppistuule abil. Alajaama iga 13,8 kv ühefaasilise potentsiaaliga trafo kasutab epoksüvaigu vaakumvalu tootmisprotsessi, et luua üldine tahkestunud struktuur, mis ei ima kergesti niiskust ja sobib kuuma, niiske ja tolmusesse keskkonda.

Saada päring

Tootekirjeldus

Toote omadused:

Alajaama 13,8 Kv ühefaasiline potentsiaalimuundur on ette nähtud 13,8 kv primaarpinge vähendamiseks standardse sekundaarpingeni, näiteks 100 või 110 volti. Seejärel suunatakse vähendatud pinge paralleelmähistele instrumentide ja kaitsereleede mõõtmiseks, võimaldades primaarpinge mõõtmist kaudselt madalpinge instrumentidega. Selline lähenemine lihtsustab instrumendi projekteerimist, säästab kulusid ja tagab nii seadmete kui ka operatiivpersonali ohutuse.

13,8 kv ühefaasilise potentsiaaliga trafo tööpõhimõte on sama, mis võimsusjaotustrafol, mille teisendussuhte määrab primaar- ja sekundaarmähise keerdude arv. Sekundaarsete pöörete arvu suurendamine vähendab suhet, samas kui esmaste pöörete arvu suurendamine suurendab seda. Oluline on märkida, et 13,8 kv ühefaasilise potentsiaaliga trafo sekundaarahel ei tohi mingil juhul töötamise ajal lühistada.

13 8 Kv Single Phase Potential Transformer In Substation

Tehniline spetsifikatsioon:

Tüüp	Nimipinge suhe (kV)	Täpsusklass	Täpsusklass ja nimiväljund cosΦ=0,8				Max. Väljund (VA)
			0.2	0.5	1	6(P)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/3)	0,2/6P 0,5/6P 1/6P	30	80	150	100	400
JDZ11-20	(20/√3)/(0,1/√3)/(0,1/3)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)	0,2/0,2/6P 0,2/0,5/6P	15	20	N/A	100	2*200
JDZX11-20	(20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)

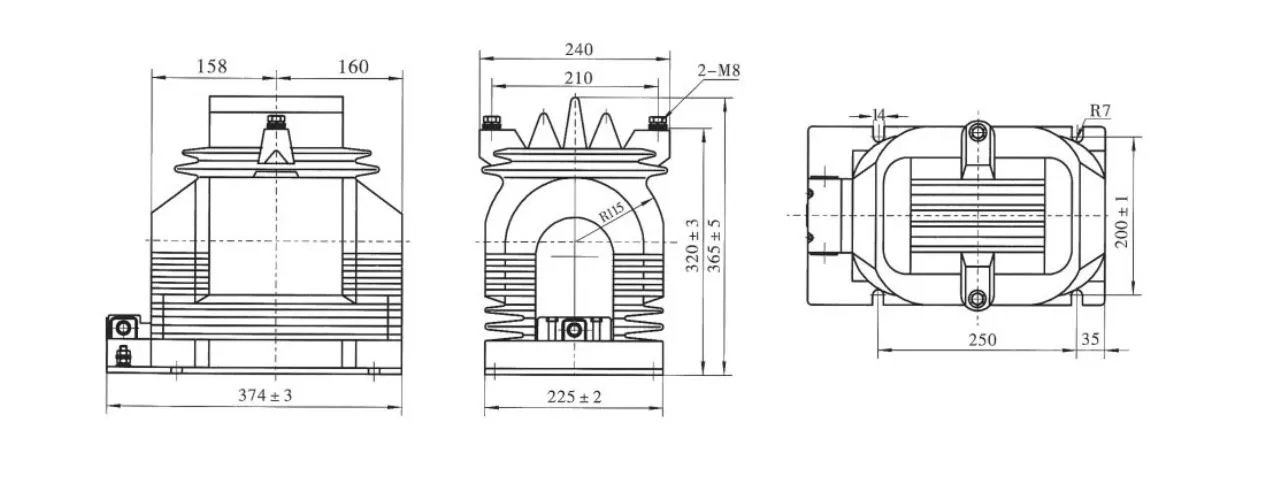

13 8 Kv Single Phase Potential Transformer In Substation

Toote KKK:

K: Mille poolest erineb 13,8 kv ühefaasiline potentsiaalitrafo 13,8 kv jõutrafost?

V: Kuigi mõlemad on pingemuundurid, on 13,8 kv ühefaasiline potentsiaalitrafo mõeldud mõõtmiseks ja kaitseks, mitte jõuülekandeks. Selle nimikoormus on suhteliselt väike, tavaliselt väljendatuna VA-des, samas kui jõutrafod taluvad koormusi suurema väärtusega, mis loetakse kVA-s või MVA-s.

K: Milliseid isolatsioonimeetodeid kasutatakse 13,8 kv ühefaasilises potentsiaalitrafos?

V: Enamikpotentsiaalsed trafodsellel pingetasemel kasutage siseruumides kasutamiseks mõeldud epoksüvaigust valatud isolatsiooni või välispaigaldiste jaoks portselan/silikoonkorpusi. Mõnes konstruktsioonis kasutatakse õliga sukeldatud isolatsiooni, et saavutada pikem kasutusiga ja suurem soojusvõimsus.

K: Kuidas tuleks alajaamas ühendada 13,8 kV ühefaasiline potentsiaalitrafo?

V: Faas-maa mõõtmiseks ühendatakse PT primaar ühe faasi ja maa vahel. Kolmefaasilises süsteemis saab liinide ja liinide vahelisi pingeid mõõta ühefaasiliste PT-de komplekti või kolmefaasilist PT-seadet.

K: Millised probleemid võivad tekkida alajaamade 13,8 kV ühefaasiliste potentsiaalitrafodega?

V: Levinud probleemide hulka kuuluvad isolatsiooni halvenemine, ferroresonants teatud lülitustingimustes, ülekuumenemine ülekoormusest ja sekundaarahela avatud tingimused, mis võivad põhjustada ohtlikult kõrget pinget.
