A Vaakumkaitselüliti (VCB)on üks töökindlamaid ja laialdasemalt kasutatavaid lülitusseadmeid keskpingesüsteemides. Kasutades vaakumit kaare kustutusvahendina, pakuvad VCB-d suurepäraseid isolatsiooniomadusi, pikka kasutusiga, minimaalset hooldust, ja suurepärane keskkonnasõbralikkus.
Selles põhjalikus juhendis selgitamemis on vaakumkaitselüliti, kuidas see toimib, sellevõtmekomponendid, eelised teiste kaitselülitite ees, jatüüpilised rakendused. Selle artikli eesmärk on aidata insenere, EPC töövõtjad ja elektrisüsteemide otsustajad mõistavad selgelt, miks VCB-d on muutunud kaasaegsetes elektrivõrkudes eelistatud valikuks.

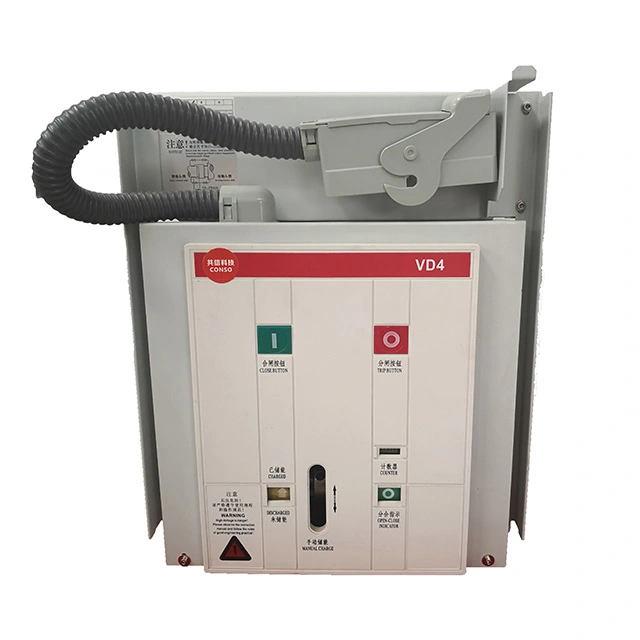

A Vaakumkaitselüliti (VCB)on teatud tüüpi elektrilised lülitusseadmed, mis on mõeldud elektriahelate kaitsmiseks katkestamise teel vooluvool tava- ja rikketingimustes. Erinevalt õli- või gaasikaitselülititest kasutab VCB akõrgvaakumkeskkondkui kaarekustutuskeskkond.
Kui kaitselüliti sees olevad kontaktid eralduvad, kustub tekkiv elektrikaar kiiresti vaakumis, kuna puudub ioniseeritav osakesed. See muudab vaakumkaitselülitid äärmiselt tõhusaks ja ohutuks keskpinge vahemike jaoks, tavaliselt alates3,3 kV kuni 36 kV.
Vaakumkaitselüliti tööpõhimõte põhineb selleldielektrilise tugevuse kiire taastumine vaakumis. Kui ilmneb rike, eraldab kaitselüliti kontaktid suletud vaakumkatkesti sees.
See tõhus kaare väljasuremine on põhjus, miks vaakumkaitselülitid on tuntudkõrge purunemisvõimejapikk elektriline vastupidavus.
| Komponent | Funktsioon |
|---|---|
| Vaakum katkestaja | Kustutab kaare ja katkestab voolu |
| Parandatud ja teisaldatavad kontaktid | Juhtida ja katkestada elektrivoolu |
| Töömehhanism | Annab mehaanilist energiat kontaktide avamiseks ja sulgemiseks |
| Isoleeriv korpus | Tagab elektriisolatsiooni ja ohutuse |
| Juhtimisahel | Haldab väljalülitamise, sulgemise ja kaitseloogikat |
Võrreldes traditsiooniliste tehnoloogiatega pakuvad vaakumkaitselülitid tasakaalustatud lahendust jõudluse tagamiseks, jätkusuutlikkus ja elutsükli kulud.
| Funktsioon | VCB | SF₆ CB | CB õli |
|---|---|---|---|
| Kaare keskmine | Vaakum | SF₆ gaas | Õli |
| Hooldus | Väga madal | Keskmine | Kõrge |
| Keskkonnamõju | Keskkonnasõbralik | Kõrge (kasvuhoonegaas) | Reostusoht |
| Tüüpiline pinge | Kuni 36 kV | Kuni 800 kV | Kuni 33 kV |
Vaakumkaitselüliteid kasutatakse laialdaselt:
Tootjatele meeldibXiFapakkuda vaakumkaitselülitite lahendusi, mis on loodud vastama rahvusvahelised standardid ja erinevad rakendusnõuded.
VCB valimisel arvestage järgmiste teguritega:
Vaakumkaitselülitite üks suurimaid eeliseid on nendemadal hooldusvajadus. Kuna õli või gaasi ei ole vaja asendada, keskenduvad rutiinsed kontrollid peamiselt mehaanilistele osadele ja juhtimisahelatele.
Tavalistes töötingimustes võib VCB eluiga saavutada20-30 aastat.
Vaakum tagab suurepärase dielektrilise tugevuse ja kiire kaare kustumise, tagades ohutu ja usaldusväärse katkestuse.
Jah. VCB-d ei kasuta õli ega SF₆ gaasi, mistõttu on need üks keskkonnasõbralikumaid kaitselülitite tehnoloogiaid.
Vaakumkaitselüliteid kasutatakse peamiselt keskpingesüsteemides kuni 36 kV.
Tavaliselt vajavad VCB-d minimaalset hooldust, perioodiliste kontrollidega iga paari aasta tagant.
Kui otsite usaldusväärseid, tõhusaid ja keskkonnasõbralikke vaakumkaitselülitite lahendusi,XiFapakub laia valikut tooteid, mis on kohandatud kaasaegsetele elektrisüsteemidele. Julgeltvõtke meiega ühendustet saada oma projekti jaoks ekspertide tuge, tehnilisi juhiseid ja kohandatud lahendusi.
