Kuidas nulljärjestusega CT-voolutrafo sõõrikutüüp parandab maandusvigade kaitset?

Artikli kokkuvõte: A Nulljärjestuse CT voolutrafo sõõriktüüpon oluline andurkomponent maandusrikete, lekkevoolude ja isolatsioonihäirete tuvastamiseks elektrisüsteemides. Juhte ümbritseva toroidse südamikuga suudab see tuvastada tekkiva jääkvoolu, kui faasivoolude vektorsumma ei ole enam null. See artikkel selgitab selle tööpõhimõtet, konstruktsiooni, tehnilisi omadusi, rakendusi, valikukaalutlusi ja seda, miks on tänapäevaste toitekaitsesüsteemide jaoks oluline usaldusväärne tootmiskvaliteet.

Sisukord

1. Mis on nulljärjestuse CT-voolutrafo sõõritüüp?
2. Kuidas Donut Type Zero Sequence CT töötab?
3. Millised on ehituse peamised omadused?
4. Milliseid tehnilisi näitajaid peaksid ostjad arvestama?
5. Kus kasutatakse tavaliselt nulljärjestuse CT-d?
6. Kuidas valida õige nulljärjestuse CT?
7. Millised on peamised eelised?
8. KKK nulljärjestuse CT voolutrafo sõõritüübi kohta
9. Järeldus

Mis on nulljärjestuse CT-voolutrafo sõõritüüp?

Elektriinseneride ja elektrijaotusspetsialistide jaoks on rikkevoolu täpne tuvastamine hädavajalik, et tuvastada tõrkeid enne, kui need muutuvad seadme kahjustusteks, tulekahjuohuks või ootamatuteks voolukatkestusteks. ANulljärjestuse CT voolutrafo sõõriktüüpon spetsiaalselt selleks otstarbeks loodud.

Erinevalt tavapärasest voolutrafost, mis mõõdab peamiselt üksikut juhti läbivat voolu, jälgib nulljärjestusega CT mitme selle toroidaalset südamikku läbiva juhtme kombineeritud magnetefekti. Tavalistes kolmefaasilistes tingimustes on faasivoolude vektorsumma ligikaudu null. Lekke või maandusrike ilmnemisel tekib tasakaalustamatus, mis tekitab mõõdetava nulljärjestuse voolu.

Vastavalt tooteinfole, mille esitasXiFa, selle nulljärjestuse CT kasutab toroidaalset südamikku ja sekundaarmähist ning on mõeldud rakendusteks, sealhulgas maandusrikete kaitse, lekkevoolu tuvastamine, isolatsiooni jälgimine ja releekaitse. Toode sobib 50 Hz toitesüsteemidele ja erinevatele nullpunkti konfiguratsioonidele.

Nulljärjestuse CT-voolutrafot otsivate ostjate jaoks on enne mudeli valimist oluline mõista nii elektrilist põhimõtet kui ka füüsilist konstruktsiooni.

Kuidas Donut Type Zero Sequence CT töötab?

Tööpõhimõte põhineb CT-ava läbivate juhtide magnetilisel tasakaalul. Terves kolmefaasilises vooluringis tasakaalustavad voolud tavaliselt üksteist, nii et tekkiv magnetvoog toroidsüdamiku sees jääb väga väikeseks.

Isolatsioonirikke või maanduslekke korral läheb osa voolust soovimatult maapinnale. Seetõttu on praegune tasakaal häiritud. Saadud jääkmagnetvoog indutseerib sekundaarse signaali, mida saab edastada kaitsereleele, seireinstrumendile või muule juhtseadmele.

Lihtsustatud tuvastamisprotsessi võib mõista järgmiselt:

1. Faasijuhtmed läbivad toroidaalset CT-südamikku.
2. CT tajub pidevalt kombineeritud magnetvälja.
3. Voolu tasakaalustamatus tekitab nulljärjestuse voolu.
4. Sekundaarmähis genereerib vastava elektrisignaali.
5. Kaitsesüsteem hindab signaali.
6. Kui eelseadistatud kaitselävi on ületatud, võib relee käivitada häire või vooluahela katkestuse.

See paigutus pakub praktilise meetodi suhteliselt väikeste jääkvoolude tuvastamiseks, ilma et oleks vaja tavalist CT-d igal üksikul juhil.

Millised on ehituse peamised omadused?

Sõõriku tüüpi nulljärjestuse CT jõudlus sõltub tugevalt selle magnetsüdamikust, mähisest, isolatsioonisüsteemist, korpusest ja tootmistäpsusest. XiFa teatab, et tema toode kasutabhapnikuvaba vasemaileeritud traatmähistamiseks ja suure läbilaskvusega räniteraslehtede jaoks magnetsüdamiku jaoks. Need materjalivalikud on mõeldud elektrijuhtivuse, mehaanilise tugevuse ja tundlikkuse toetamiseks väikeste nulljada voolude suhtes.

Toroidaalne magnetsüdamik

Ringikujuline südamik loob juhtide ümber suletud magnettee. Kõrge magnetiline läbilaskvus aitab CT-l tõhusalt reageerida suhteliselt väikestele jääkvooludele.

Sekundaarne mähis

Sekundaarmähis muudab tuvastatud magnetvoo kaitse- ja seireseadmete jaoks kasutatavaks elektrisignaaliks. Mähise kvaliteet mõjutab otseselt signaali järjepidevust ja pikaajalist töökindlust.

Isolatsioon ja kapseldamine

Toote struktuur võib sisaldada epoksüvaigust või silikoonkummist korpust. Selline kaitse aitab parandada vastupidavust niiskusele ja keskkonna saastumisele, mis on eriti oluline elektrijaotuskeskkondades.

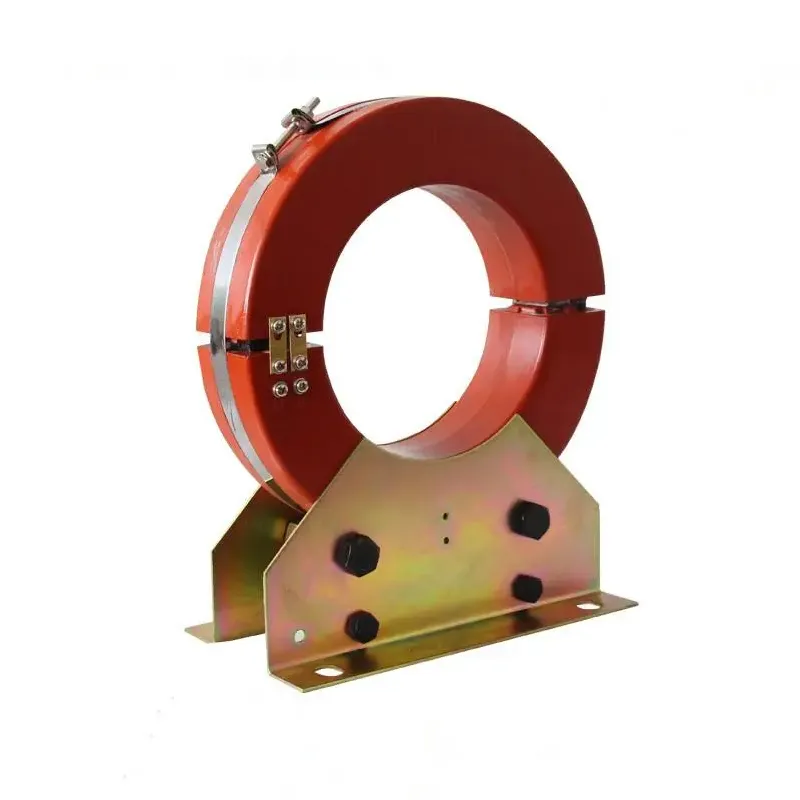

Solid-Core ja Split-Core Valikud

Paigaldusnõuded võivad erineda. Täissoonelise konstruktsiooni puhul on tavaliselt vaja kaablid enne ühendamist CT-st läbi viia, samas kui jagatud südamikuga konfiguratsioonid võivad olla kasulikud moderniseerimisprojektide jaoks, kus olemasolevate juhtmete lahtiühendamine ei ole soovitav.

Milliseid tehnilisi näitajaid peaksid ostjad arvestama?

CT valimine ei tohiks kunagi sõltuda ainult füüsilisest läbimõõdust. Elektrilist ühilduvust, releenõudeid, juhtmete paigutust ja paigaldustingimusi tuleks hinnata koos.

Tootja avaldatud spetsifikatsioonides on loetletud mitu LXK mudelit, sealhulgas Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ja Φ240 versioonid, millel on erinevad relee, ühenduse, skaalaväärtuse ja primaarvoolu kombinatsioonid. Ostjad peaksid enne tellimuse esitamist täpse konfiguratsiooni tootjaga kinnitama.

Kus kasutatakse tavaliselt nulljärjestuse CT-d?

Võimalus tuvastada jääkvoolu muudab seda tüüpi CT kasulikuks paljudes elektrikaitserakendustes. Seda saab integreerida kaitsesüsteemidesse, kus on oluline lekke- või maandusrikete varajane avastamine.

• Maandusvea kaitse:Tuvastab rikkevoolu, mis on seotud maanduse riketega.
• Lekkevoolu jälgimine:Aitab tuvastada ebanormaalseid vooluteid.
• Isolatsiooni jälgimine:Toetab halvenevate isolatsioonitingimuste tuvastamist.
• Elektrijaotussüsteemid:Annab kaitsereleede rikkevooluteavet.
• Nutikad võrgud:Saab integreerida intelligentsetesse seire- ja kaitsesüsteemidesse.
• Tööstuslikud seadmed:Aitab jälgida elektriseadmeid, kus on vajalik pidev rikete tuvastamine.
• Elektrivõrkude ehitamine:Toetab elektriohutust ja jaotuskaitset.
• Raudteetransiidisüsteemid:Saab integreerida spetsiaalsetesse elektriseiresüsteemidesse.

XiFa tuvastab oma nulljärjestusega CT-toodete rakendusvaldkondade hulgas konkreetselt nutikad võrgud, raudteetransiidi, hoonete elektrisüsteemid ja tööstusseadmete seire.

Kuidas valida õige nulljärjestuse CT?

Hankemeeskondade jaoks hõlmab õige mudeli valimine enamat kui lihtsalt suurima saadaoleva tuuma valimine. Süstemaatiline hindamine võib vähendada ühilduvusprobleeme ja parandada paigaldamise tõhusust.

1. Kontrollige kaabli paigutust.Kinnitage CT-ava läbivate juhtmete arv ja paigutus.
2. Mõõtke vajalik ava.Veenduge, et siseläbimõõt jätaks olemasolevate kaablite jaoks piisava vaba ruumi.
3. Kinnitage kaitserelee.CT väljundi ja relee omadused peavad ühilduma.
4. Kontrollige elektrisüsteemi.Kontrollige sagedust, neutraalse konfiguratsiooni, maandusmeetodit ja muid süsteeminõudeid.
5. Hinda paigalduskeskkonda.Niiskus, saaste, temperatuur ja kasutatav paigaldusruum võivad sobivat konstruktsiooni mõjutada.
6. Kaaluge moderniseerimise nõudeid.Split-core konstruktsioonid võivad pakkuda suuremat mugavust, kui olemasolevaid kaableid ei saa kergesti lahti ühendada.
7. Kontrollige tootja kvaliteeti.Enne hulgihanget tuleks kaaluda südamiku materjali, mähismaterjale, isolatsiooni, katsetamisprotseduure ja tootmise järjepidevust.

Rahvusvaheliste ostjate jaoks, kes hangivad Hiina tootjalt või tarnijalt, tuleks enne ostmist hankida tehniline dokumentatsioon ja mudeli kinnitus. See on eriti oluline, kui CT integreeritakse suuremasse kaitsesüsteemi.

Millised on peamised eelised?

Õigesti valitud sõõriku tüüpi nulljärjestuse CT võib pakkuda elektrikaitsesüsteemidele mitmeid praktilisi eeliseid:

• Kõrge tundlikkus:Sobiv magnetsüdamik aitab tuvastada väikeseid jääkvoolusid.
• Kompaktne struktuur:Toroidaalne konfiguratsioon sobib tõhusalt olemasolevate juhtide ümber.
• Mittetungiv tajumine:Voolu tuvastamine saavutatakse ilma primaarmähist ahelaga järjestikku asetamata.
• Kaitse integreerimine:Sekundaarseid signaale saab ühendada kaitsereleede ja seireseadmetega.
• Paindlik paigaldus:Saadaolevad konstruktsioonivõimalused sobivad erinevate paigaldusstsenaariumidega.
• Lai kasutusala:Sobib tööstus-, kaubandus-, infrastruktuuri- ja elektrijaotuskeskkondadesse.

XiFa tootekujunduses on ühendatud toroidaalne südamik sekundaarmähise ja kaitsekorpusega, samas kui märgitud materjalivalik rõhutab juhtivust, mehaanilist tugevust ja magnetilist tundlikkust.

KKK nulljärjestuse CT voolutrafo sõõritüübi kohta

Milleks kasutatakse nulljärjestuse CT voolutrafo sõõritüüpi?

Seda kasutatakse peamiselt maandusriketest, lekkevooludest ja isolatsiooniprobleemidest põhjustatud nulljärjestuse või rikkevoolu tuvastamiseks. Saadud signaali saab edastada kaitsereleedele või seireseadmetele.

Kuidas sõõriku tüüpi CT tuvastab maandusvea?

Juhtmed läbivad toroidaalset südamikku. Tasakaalustatud tingimustes kaovad nende magnetilised mõjud suures osas ära. Maandusrike tekitab tasakaalustamatuse, tekitades jääkmagnetvoo, mille CT muundab sekundaarseks elektrisignaaliks.

Millised südamiku suurused on saadaval?

Viidatud XiFa tooteteabes on loetletud LXK mudelid konfiguratsioonidega Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ja Φ240. Täpsed tehnilised andmed tuleks kontrollida vastavalt valitud mudelile ja kaitserakendusele.

Kas nulljärjestuse CT-d saab kasutada moderniseerimisprojektide jaoks?

Jah. Täis- ja jagatud südamikuga konstruktsioonid täidavad erinevaid paigaldusnõudeid. Split-core disain võib olla kasulik, kui olemasolevaid kaableid ei saa paigaldamise ajal lahti ühendada.

Mida peaksin pakkumist küsides esitama?

Hankemeeskonnad peaksid ideaaljuhul tagama vajaliku südamiku ava, süsteemi sageduse, juhtmete paigutuse, releemudeli, ühendusmeetodi, primaarvoolu nõuded, paigalduskeskkonna ja koguse. Nende üksikasjade esitamine aitab Hiina tootjal või tarnijal ühilduvat konfiguratsiooni tõhusamalt soovitada.

Järeldus

A Nulljärjestuse CT voolutrafo sõõriktüüppakub keskendunud ja praktilist lähenemist rikkevoolu tuvastamisele, muutes selle väärtuslikuks maandusrikete kaitseks, lekke jälgimiseks, isolatsiooni järelevalveks ja intelligentseks elektrikaitseks. Selle toroidaalne südamik, sekundaarmähis, isolatsioonistruktuur ja paigalduskonfiguratsioon mõjutavad süsteemi jõudlust. XiFa avaldatud tooteteave tõstab esile suure läbilaskvusega räniterast, hapnikuvaba vasemaileeritud traati, mitut LXK südamiku suurust ja ühilduvust 50 Hz toitesüsteemidega.

Kui otsite usaldusväärsetNulljärjestuse CT voolutrafo sõõriktüüpuue elektrijaotusprojekti, kaitsesüsteemi või moderniseerimisrakenduse jaoks,võtke meiega ühendustXiFas, et arutada teie tehnilisi nõudeid, mudelivalikut ja hinnapakkumist. Süsteemi parameetrite eelnev esitamine võib kiirendada toodete sobitamist ja hankimist.
