33kv 2,5 Mva õlisse sukeldatud amorfse sulami südamikuga transformaator

Et rahuldada kasutajate nõudlust kõrgekvaliteedilise ja väikese kadudega elektri järele, on Wenzhou XiFa Electric Power Equipment Co., Ltd tootnud ja tootnud 33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafot. See on valmistatud rohelisest ja energiasäästlikust amorfsest sulamist materjalist. Pikaajaliselt väikese koormuse või koormuseta töötades on aastane elektrikulude kokkuhoid märkimisväärne. Tavaliselt saab suurema esialgse ostukulu elektrisäästu kaudu katta 3–5 aasta jooksul.

Saada päring

Tootekirjeldus

33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo südamik on valmistatud rauapõhiste amorfse sulami ribade suletud ahelaga mähisega. Integreeritud struktuur ilma lamineeritud õhuvahedeta vähendab oluliselt hüstereesi ja pöörisvoolu kadusid. Võrreldes traditsiooniliste räniterasesüdamikega on koormuseta kaotus oluliselt väiksem. Südamikusammas ja ike on omavahel ühendatud epoksüklaasi liimiga, muutes üldise jäikuse tugevamaks ja summutades tõhusalt töövibratsiooni ja müra.

33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo mähised kasutavad kõrge puhtusastmega vaskjuhte ja need on kombineeritud kõrgepingetingimuste jaoks sobiva mitmekihilise isolatsioonikatte protsessiga. Koos täiustatud spiraalse ja pideva põimitud mähisstruktuuriga jaotab see ühtlaselt mähise elektrivälja, mis parandab isolatsioonitaluvust ja vastupidavust deformatsioonile. 33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo kõrgepinge pool on varustatud ±2 × 2,5% ergutuspingevaba regulaatoriga, mis suudab täpselt kohanduda võrgu pingekõikumiste reguleerimisnõuetega.

Karbi korpus on moodustatud lainepapist terasplaatide integreeritud keevitamise teel. Tuginedes gofreeritud kesta adaptiivsele soojusvahetusstruktuurile, suudab see saavutada isolatsiooniõli tõhusa loomuliku tsirkulatsiooniga jahutamise, ilma et oleks vaja välist soojuseraldusseadet, mis sobib pikaajaliseks pidevaks tööks. 33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo on täidetud keskkonnasõbraliku mineraalse isolatsiooniõliga vastavalt IEC 296 standarditele, mis ühendab suurepärase soojusjuhtivuse ja isolatsioonivõime, isoleerides tõhusalt sisemised pinge all olevad komponendid ja vältides isolatsiooni purunemise riske.

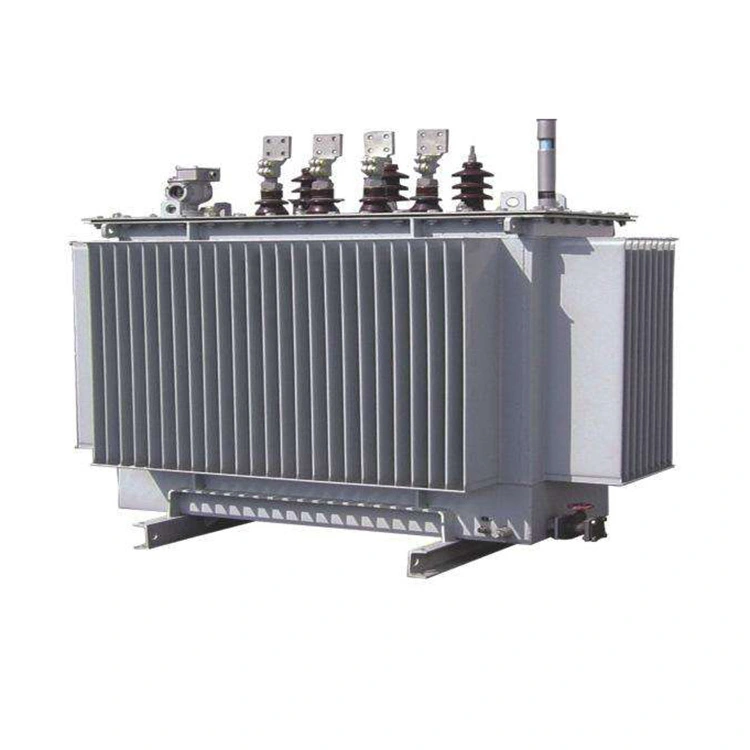

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Tehniline parameeter:

Toote nimi	33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo
Nimisagedus	50 Hz / 60 Hz (kohandatav)
Kõrgepinge (HV)	33 kV
HV kraanide vahemik	±2 × 2,5% või ±5%
Madalpinge (LV)	0,4 kV (400 V); Kohandatud: 415V, 433V, 480V
Ühendusgrupp	Dyn11 (standardne); Yyn0 valikuline
Jahutustüüp	ONAN
Isolatsiooniklass	A klass
Isolatsiooni tase	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 W
Pk@75℃	≤ 16800 W
Lühise takistus	6,5%; Valikuline: 6% / 7% / 8%
No load Current	≤ 0,45 %

Peamised omadused:

1. Äärmiselt energiasääst: amorfse sulamist südamikud kasutades väheneb koormuseta kaotus ligikaudu 70% kuni 80% võrreldes traditsiooniliste S9/S11 tüüpi räniterasest trafodega. 33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo sobib eriti hästi pikaajaliseks tööks maapiirkondade elektrivõrkudes ja tööstusharudes, kus koormus ei ole alati täisvõimsusel.

2. Täielikult suletud hooldusvaba: õlipaak on täielikult suletud, et vältida õli kokkupuudet õhuga, vältides isolatsiooniõli niiskust ja vananemist. 33kv 2,5 mva õliga sukeldatud amorfse sulamist südamikuga trafo võib saavutada 50-aastase hooldusvaba eluea ja sobib kasutamiseks karmides välistingimustes.

3. Suur töökindlus: madalpinge mähis on keritud vaskfooliumiga, kõrgepinge mähis aga vasktraadiga. Tugeva lühiskindlusega ja vastupidavusega välgulöökidele on konstruktsioon kompaktne,
