800kva amorfse sulami õliga sukeldatud trafo

20-aastase trafotootmise kogemusega Wenzhou XiFa Electric Power Equipment Co., Ltd. on jõuseadmete uurimisele ja tootmisele spetsialiseerunud ettevõte. Keskendume tõhusate, usaldusväärsete ja energiasäästlike energialahenduste pakkumisele. Kodumaiste ja välismaiste klientide suurepärase jõudlusega trafode nõudmiste edasiseks rahuldamiseks käivitas Wenzhou XiFa Electric Power Equipment Co., Ltd. 800kva amorfse sulami õliga sukeldatud trafod. Kõik tooted vastavad ISO kvaliteedijuhtimise standarditele ja on läbinud nii kodumaised kui ka rahvusvahelised sertifikaadid, teenindades nii kodumaist kui ka rahvusvahelist turgu.

Saada päring

Tootekirjeldus

800kva amorfse sulami õliga sukeltrafo on valmistatud uut tüüpi energiasäästlikust materjalist. Selle südamikumaterjal‌ on valmistatud amorfsest sulamist, millel on kõrge magnetiline läbilaskvus ja äärmiselt madal hüstereesikadu, mis võib märkimisväärselt suurendada koormuseta energiatõhusust ja vastab GB/T 20052 või IEC 60076 standarditele. Ja selle jahutusmeetod on õliga sukeldatud.

800kva amorfse sulamist õliga sukeldatud trafo suletud struktuur on niiskuskindel ja korrosioonikindel, sobib välis- või sisealajaamadele kõrgusega ≤1000m ja keskkonnatemperatuuri tõusuga ≤55K.

Selle 800kva amorfse sulamiga õliga sukeltrafo suurim eelis seisneb äärmiselt väikeses tühikoormuses. See trafo on umbes 300–450 W (võrreldes räniteraslehega, mis on umbes 1000–1500 W), mis on 60–75% madalam kui traditsioonilistel räniterasest trafodel. Samal ajal on sellel madal müratase (≤55 kuni 60 dB), suur ülekoormusvõime, pikk kasutusiga ja seda saab tavaliselt kasutada 25 kuni 30 aastat. Kuid maksumus on kõrgem (umbes 20–40% kallim kui sama spetsifikatsiooniga räniterasest lehtedega trafod).

Seetõttu sobib 800kva amorfse sulami õliga sukeltrafo kõrgete energiatõhususe nõuetega tööstus-, kaubandus- või elektrijaotusstsenaariumide jaoks.

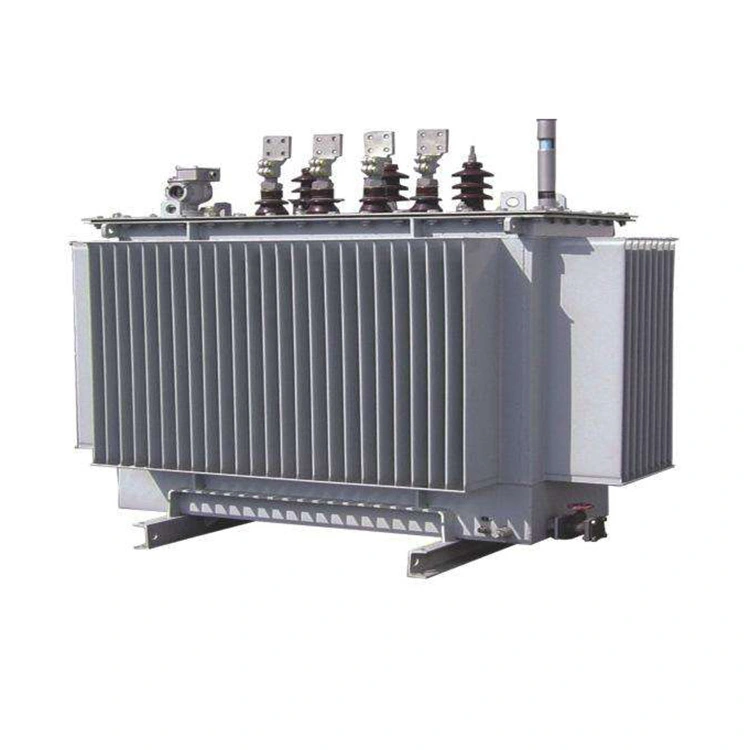

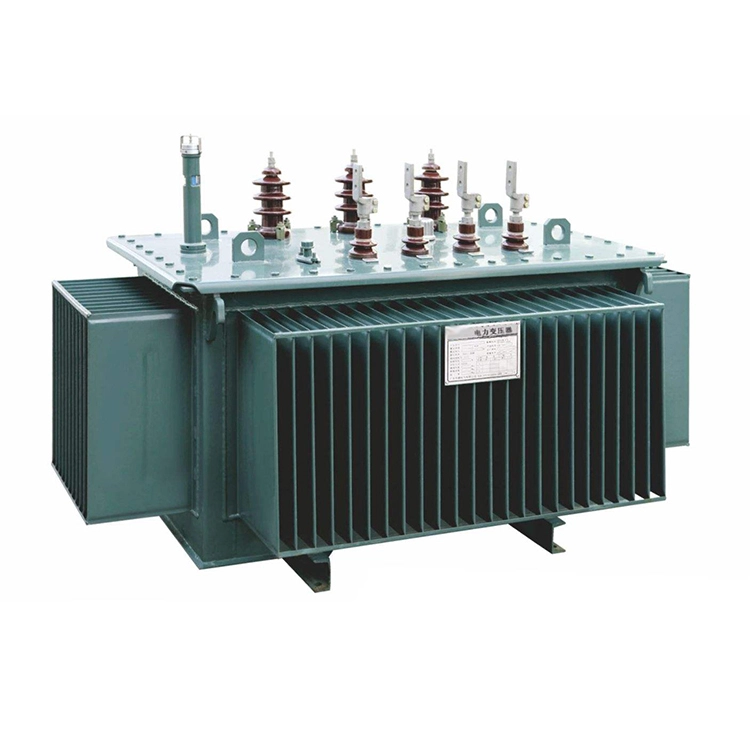

800kva Amorphous Alloy Oil Immersed Transformer

Tehniline parameeter:

Toote nimi	800kva amorfse sulami õli sukeltrafo
Nimivõimsus	800 kva
Kõrgepinge	6 6,3 10 10,5 11 kv
H.V. Puudutage valikut Vahemik	±2 × 2,5%
Madalpinge	0,4 kv
Ühenduse sümbol	Dyn11 / YNyn0
Lühise takistus	4,5 %
Ergutuse kaotused	380kw
Mähise kaotused	7500kw
Koormusvool puudub	0,3 %

K: Miks on 800kva amorfse sulamiga õliga sukeldatud trafo tühikoormuskadu oluliselt väiksem kui räniterasest valmistatud sama võimsusega trafo oma?

V: Esiteks on amorfse sulami riba paksus vaid 20–30 µm, mis on ligikaudu üks kümnendik tavaliste räniteraslehtede paksusest (230–350 µm). Vastavalt seosele, et pöörisvoolukadu on võrdeline paksuse ruuduga, väheneb pöörisvoolukadu 800 kVA südamikus oluliselt. Samal ajal on amorfse sulami eritakistus ligikaudu 2,5 korda suurem kui räniteraslehtedel, mis nõrgendab veelgi magnetvoo muutumisel kihtide vahel tekkivat tsirkuleerivat voolukadu.

Teiseks on hüstereesiahel kitsas ja koertsitiivsus madal. Amorfsel sulamil on amorfne struktuur ilma terade piiride defektideta ja magnetdomeeni ümberpööramise takistus on väike. Koertsitiivsus on vaid 1/3 kuni 1/5 räniteraslehtede omast. See vähendab oluliselt iga magnetiseerimistsükli jaoks vajalikku energiat ja vähendab oluliselt hüstereesi kadu.

Kolmandaks on töötava magnetvoo tiheduse disain suhteliselt madal. 800 kva amorfse sulamiga õliga sukeldatud trafo puhul on nimimagnetvoo tihedus tavaliselt seatud 1,35–1,45 T, mis on madalam kui räniteraslehtede 1,65–1,75 T. Kuna rauakadu on võrdeline magnetvoo tiheduse ruudu või suurema võimsusega, võib magnetvoo tiheduse sobiv vähendamine kaasa tuua massiühiku kaotuse olulise vähenemise.

Ülaltoodud mehhanismide põhjal on 800kva amorfse sulamiga õliga sukeltrafo koormuseta kaotus tavaliselt vaid 30–40% sama võimsusega trafo omast, mis on valmistatud S13- või S14-klassi räniterasest. See sobib eriti hästi elektrijaotuse stsenaariumide jaoks, kus seadmed on sageli väikese koormuse või ooterežiimis.
