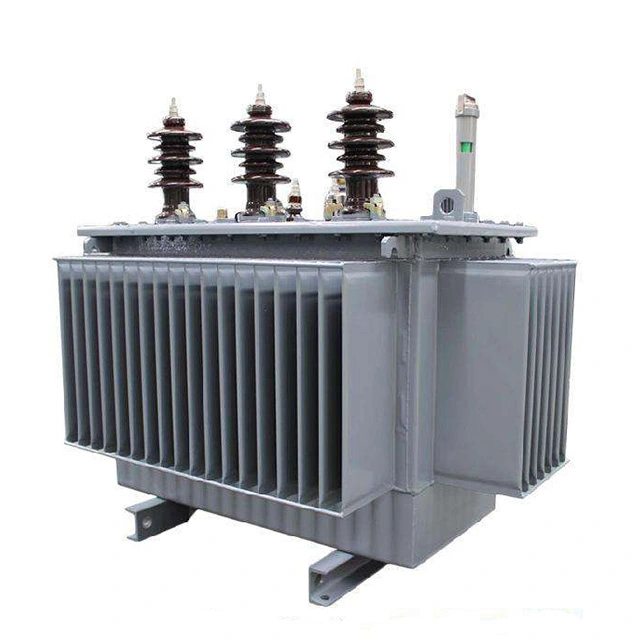

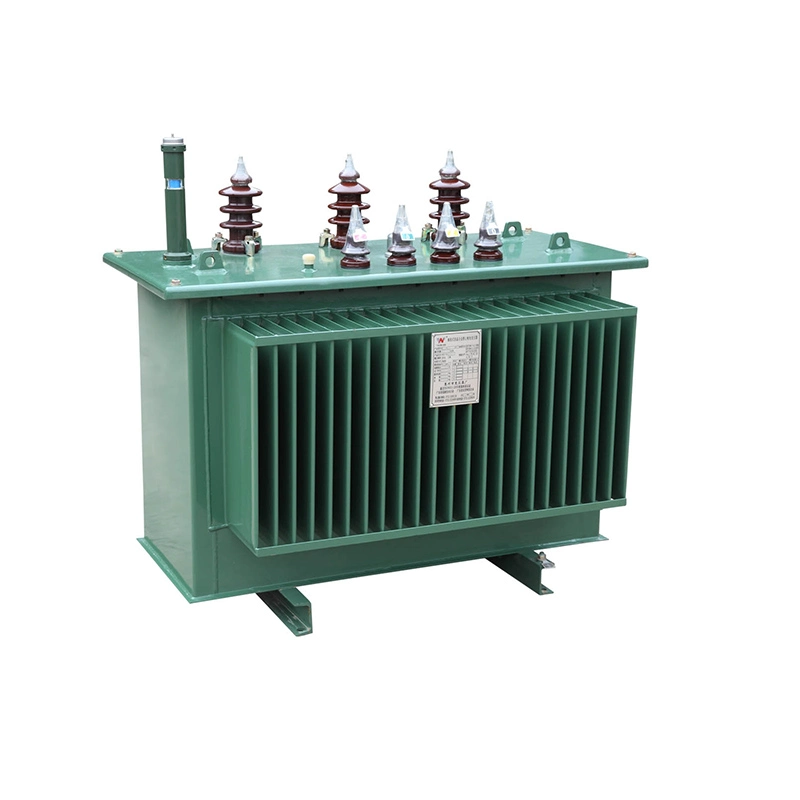

50kva 0,4kv amorfse sulami jaotustrafo

Paljud Kagu-Aasia, Aafrika, Kesk-Aasia ja Ladina-Ameerika riigid edendavad jõuliselt maapiirkondade elektrivõrkude ajakohastamist ja maapiirkondade elektrifitseerimisprojekte. Äärealadel on koormusaste püsinud püsivalt madal (20% - 35%). Koormatuseta töötava amorfse sulami jaotustrafo energiasäästueeliseid on maksimeeritud, mistõttu on see kohalikele toiteallikatele pakkumiste puhul eelistatud. Kodumajapidamises kasutatavad fotogalvaanilised ja väikesemahulised tööstuslikud ja kaubanduslikud fotogalvaanilised võrguühendused on varustatud 50 kVA tasemejaotustrafodega. Globaalsete fotogalvaaniliste seadmete arvu pideva kasvuga on suurenenud ka nõudlus väikese võimsusega amorfse sulami jaotustrafode järele.

Trafos kasutatakse südamiku materjalina amorfseid sulamiribasid. See amorfne sulam moodustub kiire jahutusprotsessi käigus amorfseks struktuuriks, millel on äärmiselt väike hüstereesikadu ja vooluvaba vool. Selle elektromagnetiline jõudlus ületab tunduvalt traditsiooniliste räniteraslehtede oma. 50kva 0,4kv amorfse sulami jaotustrafol on madalam töötemperatuuri tõus, mis vähendab isolatsioonimaterjalide vananemist ja pikendab seadmete kasutusiga. Õliga sukeldatud jahutustehnoloogia lahendab tõhusalt soojuse hajumise probleemi kõrgel temperatuuril. 50kva 0,4kv amorfse sulami jaotustrafoõli toimib jahutusvahendina, vältides ülekuumenemist ja rikkeid ning suurendades üldist töökindlust ja ohutust.

Tehniline parameeter:

K: Kas see 50 kva 0,4 kv amorfse sulami jaotustrafo saab muuta standardse Dyn11 ühendusgrupi Yyn0-ks?

V: Jah, selle 50kva 0,4kv amorfse sulami jaotustrafo ühendusrühma tüüpi saab muuta standardse Dyn11 asemel Yyn0-ks. Tehniliselt on see teostatav, kuid selle kasutamisel on puudusi:

1. Kolmandat harmoonilist ei saa alla suruda: kõrgepinge poolel puudub kolmnurkne suletud mähis, seega ei saa rauasüdamiku kolmas harmooniline magnetvoog moodustada tsirkuleerivat ahelat, madalpinge poole neutraalpunkti potentsiaal on nihutatud ja kolmefaasiline väljundpinge muudetakse. Kui ühefaasilistel koormustel on tasakaalustamata koormus, ilmub nulljoonele suur nulljärjestusvool ja neutraalliin kuumeneb ebanormaalselt üle.

2. Halb võime taluda tasakaalustamata koormusi: Tsiviilenergia jaotus koosneb peamiselt ühefaasilisest valgustusest ja kodumasinate koormustest. Kolmefaasilised koormused võivad põhjustada tasakaalustamatust. Yyn0 tingimustes on 50kva 0,4kv amorfse sulami jaotustrafo pingemoonutus tõsine ning otsalambid, väikesed mootorid ja täppiselektriseadmed on kergesti läbi põlenud. Dyn11 kõrgepinge kolmnurkmähis võib moodustada tsirkuleeriva ahela kolmanda harmoonilise seedimiseks ja pinge stabiliseerimise efekt on suurepärane.

3. Piiratud juurdepääs võrguühendusele: ülemaailmsetel elektrivõrkudel ja fotogalvaaniliste elektrivõrkude ühendamise projektidel on Dyn11 jaoks kohustuslikud nõuded ning Yyn0 mudelid ei saa läbida toitebüroo võrguühenduse heakskiitu ning neid ei saa ühendada kohaliku avaliku võrguga.

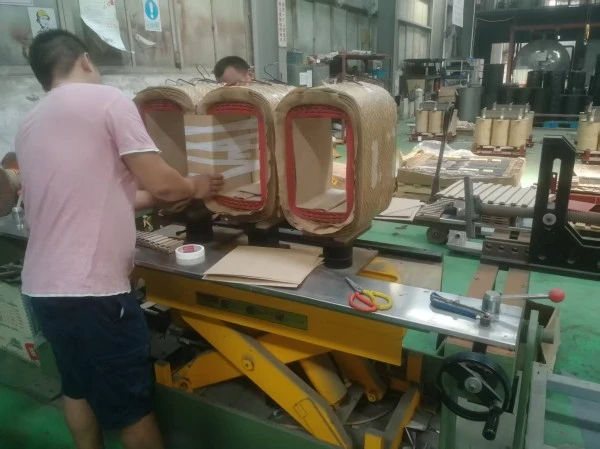

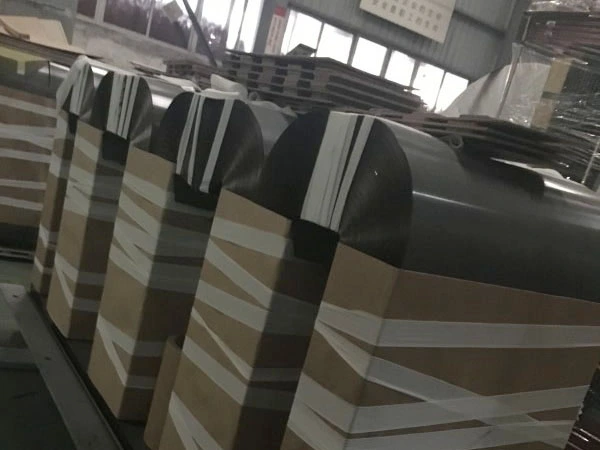

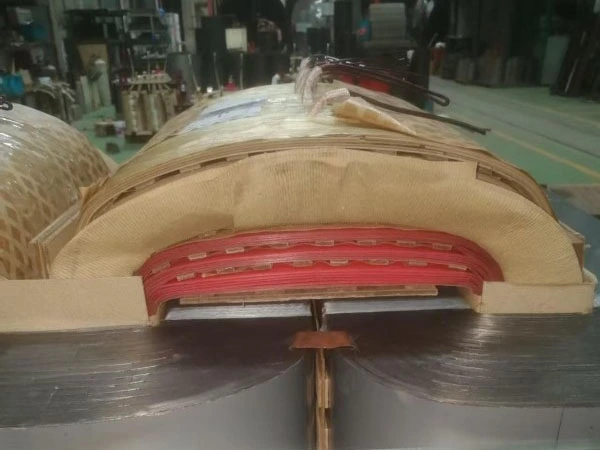

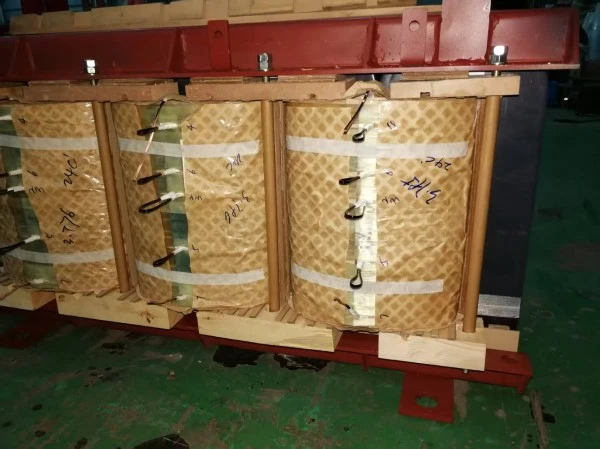

Amorfse sulami transformaator töötlemisel

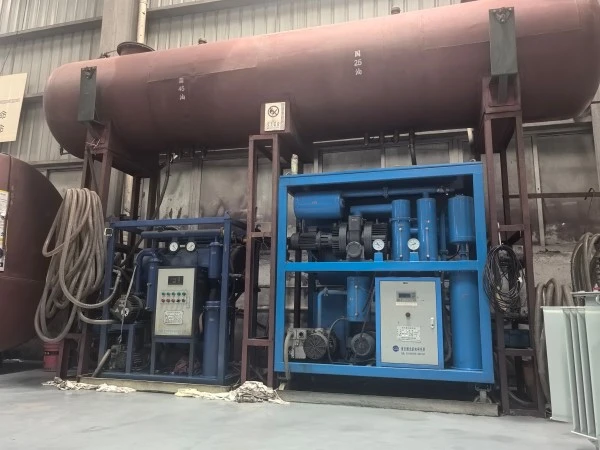

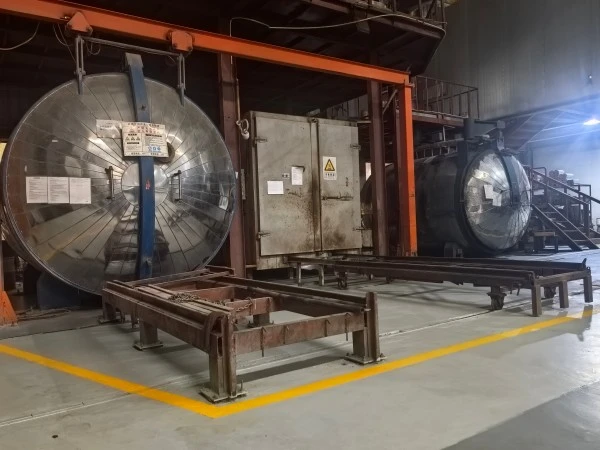

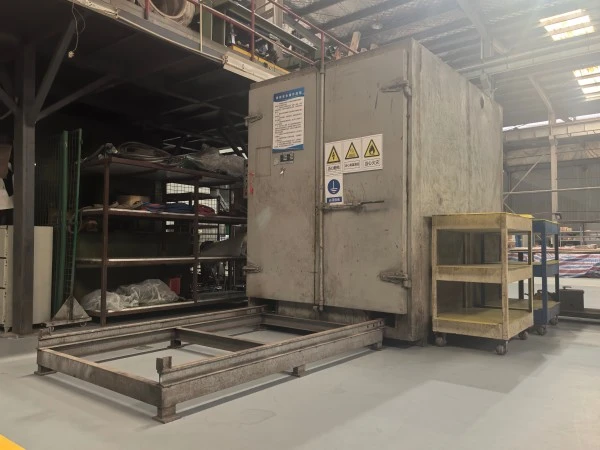

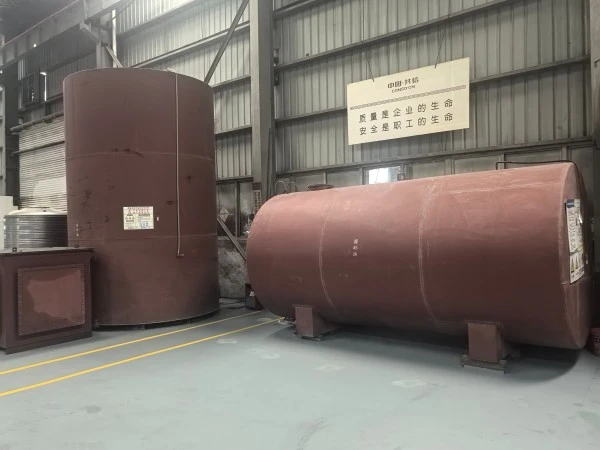

Varustus

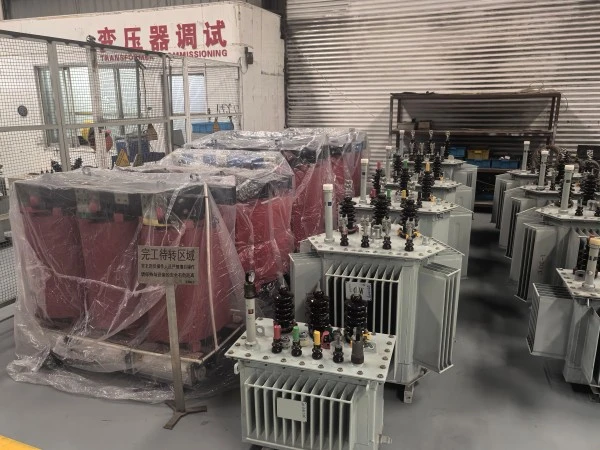

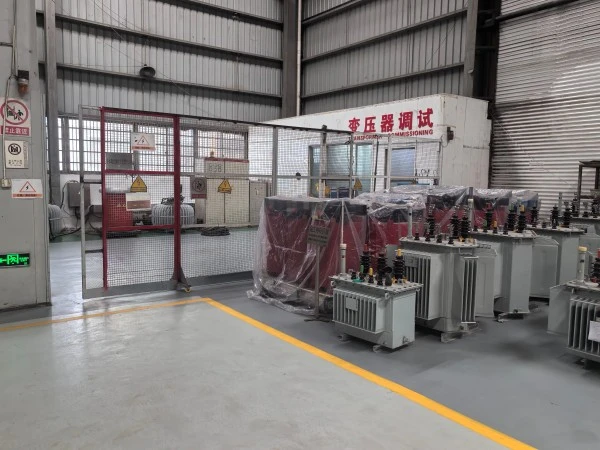

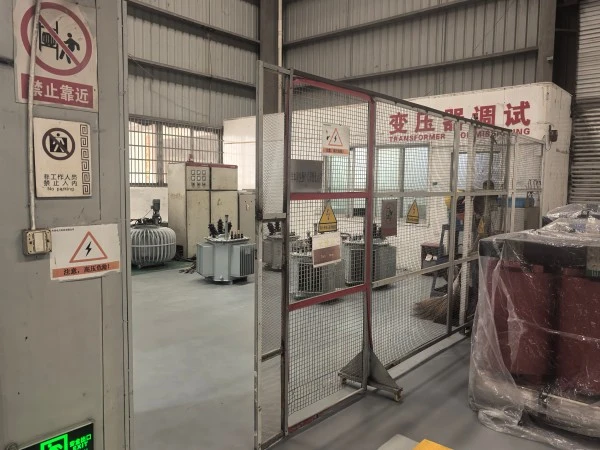

Testimiskeskus

Transformer saatmisel
