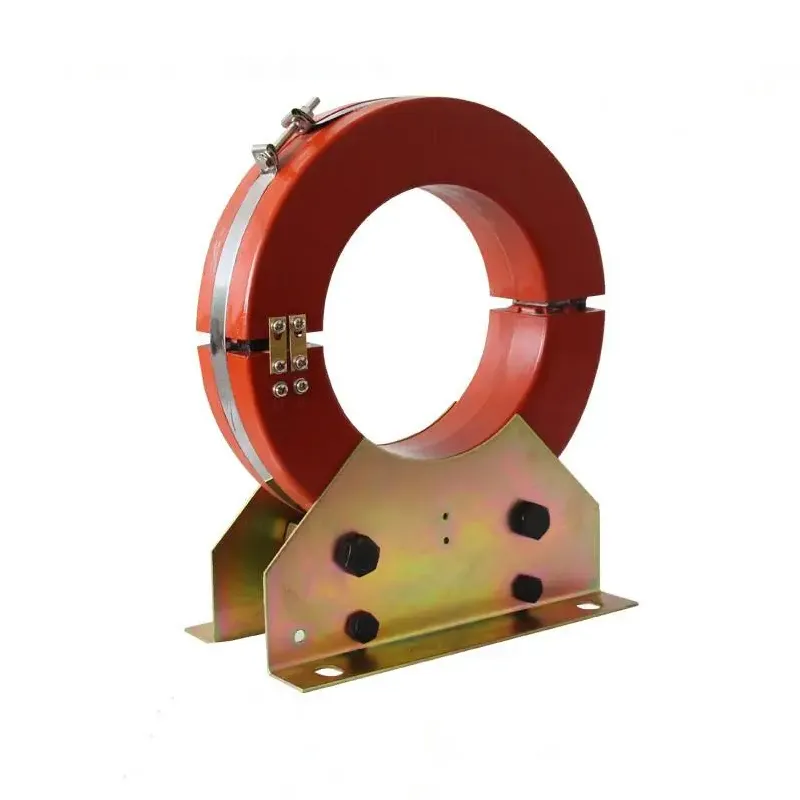

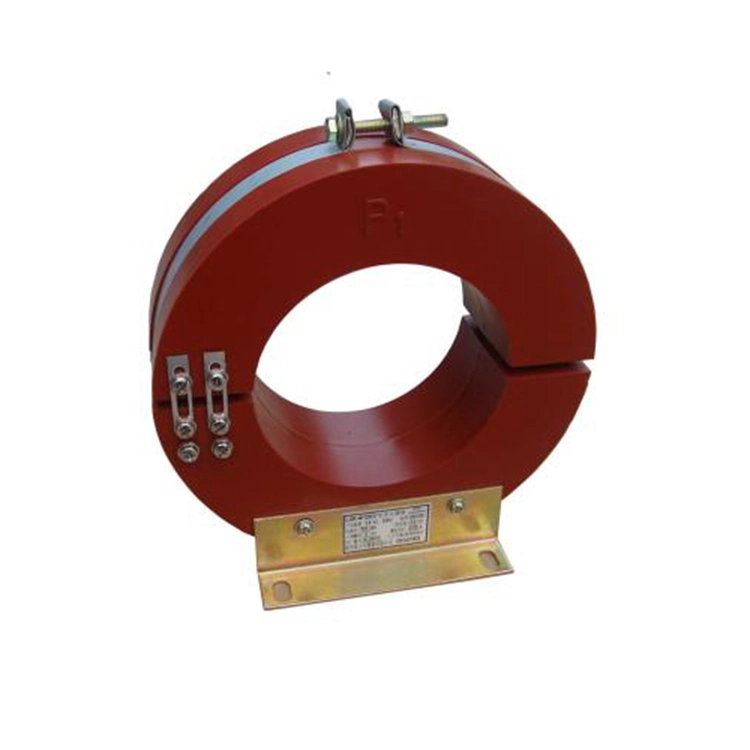

Nulljärjestuse Ct voolutrafo sõõriku tüüp

Nulljärjestusega ct-voolutrafo on ühe pöördega, läbi südamikuseadme, mida kasutatakse toitesüsteemides nulljärjestuse voolude jälgimiseks. See toimib kaitsereleesüsteemide kriitilise komponendina, mida kasutatakse peamiselt maandusrikete, lekkevoolude tuvastamiseks ja isolatsiooni jälgimiseks. Tuvastades kolme faasivoolu vektorsumma ja sellest tuleneva nulljärjestuse voolu, võib nulljärjestusega ct-voolutrafo käivitada kaitsetoimingud ja liidestada madalvoolu maandusvalijate, digitaalsete harmooniliste summutusseadmete ja releekaitseüksustega, et anda tõrketeateid ja katkestada toide.

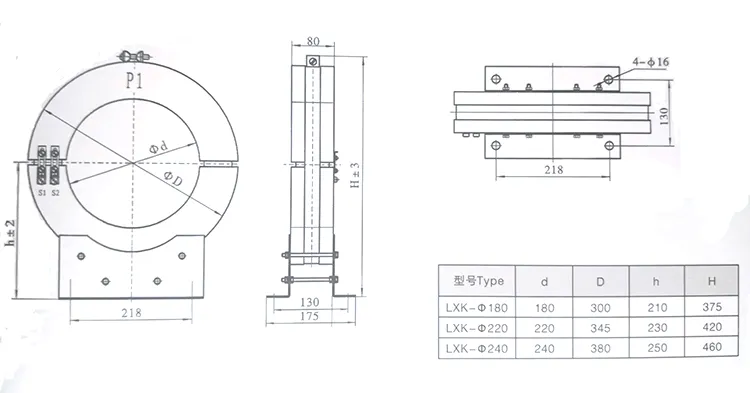

Struktuurselt koosneb nulljärjestusega ct-voolutrafo toroidaalsest südamikust ja sekundaarmähisest, mis on kapseldatud epoksüvaigust või silikoonkummist korpusesse, pakkudes niiskuskindlust ja kaitset reostuse eest. Paigaldusvõimaluste hulka kuuluvad solid , mille jaoks on vaja eelnevalt läbitud kaableid ja jagatud südamikuga konstruktsioone, mis võimaldavad tagantjärele paigaldada kaableid lahti ühendamata.

See ühildub 50 Hz toitesüsteemidega, mis tagab erinevate neutraalpunktide konfiguratsioonide jaoks vajaliku tundlikkuse ja lineaarsuse, sealhulgas maandatud ja maandamata süsteemid. Nulljärjestuse ct voolutrafosid kasutatakse laialdaselt arukates võrkudes, raudteetransiidis, hoonete elektrisüsteemides ja tööstusseadmete seires, et pakkuda usaldusväärset rikete tuvastamist ja süsteemi kaitset.

Toote KKK:

K: Mis on sõõriku tüüpi nulljärjestuse ct voolutrafo?

Donut-tüüpi nulljärjestusega CT-voolutrafo on läbiva südamikuga seade, mis on loodud nulljärjestuse voolude tuvastamiseks kolmefaasilistes süsteemides. Selle toroidaalne südamik võimaldab primaarjuhil läbida keskpunkti, pakkudes maandusrikete, lekkevoolude ja isolatsioonitingimuste mittetungivat jälgimist.

K: Kuidas annab sõõrik tüüpi nulljärjestuse ct voolutrafo väljundsignaali?

V: Donut-tüüpi nulljärjestusega ct voolutrafo muudab nulljärjestuse voolu proportsionaalseks pingeks või sekundaarvooluks, kasutades ülitäpse mähise ja Rogowski mähise tehnoloogiat. See väljund ühildub releede, arvestite ja seiresüsteemidega kiireks ja täpseks rikete tuvastamiseks.

K: Millised on sõõriku tüüpi nulljärjestusega ct voolutrafo tüüpilised rakendused?

V: Donut-tüüpi nulljärjestuse ct-voolutrafot kasutatakse tavaliselt:

1. Maandusvea kaitse ja lekkevoolu tuvastamine;

2.Neutraalpunktide seire elektrijaotussüsteemides;

3. Integreerimine digitaalsete kaitsereleede, harmooniliste summutusseadmete ja nutika võrgu seiresüsteemidega.

4. Tööstusseadmed, hoonete elektrivõrgud ja raudteetransiidisüsteemid.
