Voolutrafo Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd on usaldusväärne tehas, mis toodab 10kv kuni 35kv voolutrafot ja potentsiaalset trafot, näiteks voolutrafot ct 200 300 500 800 5a. praegune suhe 200/5, 300/5 500/5 ja 800/5 on ettevõttes tavaline tüüp. Õigeaegse kohaletoimetamise tagamiseks hoiab Wenzhou XiFa laos teatud tüüpi tavalist tüüpi voolutrafot ja potentsiaalset trafot. Enne voolutrafo ct 200 300 500 800 5a tarnimist tuleb läbida tehasekatse, näiteks vastupidavuse pinge test, osalise tühjenemise test, vea kalibreerimine ja temperatuuri tõusu test.

Saada päring

Tootekirjeldus

Voolutrafo ct primaarvõimsusega 200 A, 300 A, 500 A ja 800 A ning standardse 5 A sekundaarväljundiga on mõeldud usaldusväärseks voolumõõtmiseks ja kaitseks 10 kuni 35 kv pingetasemega toitesüsteemides.

Iga voolutrafo ct 200 300 500 800 5a kasutab täpselt keritud vaskjuhet ja kvaliteetset magnetsüdamikku, et säilitada suurepärast jõudlust täpse suhtega kogu töövahemikus. Voolutrafo ct 200 300 500 800 5a on ehitatud stabiilse sekundaarse väljundi andmiseks erinevatel koormustingimustel, et muuta need sobivaks nii mõõte- kui ka kaitseahelate jaoks.

Korpus on valmistatud vastupidavast leegiaeglustavast isolatsioonimaterjalist, mis pakub suurepärast vastupidavust niiskusele ja keskkonnamõjudele. Kompaktne disain võimaldab hõlpsat paigaldamist lülitusseadmete paneelidesse, juhtkappidesse ja toitejaotuskilpidesse.

Current Transformer Ct 200 300 500 800 5a

Tehniline spetsifikatsioon:

Tüüp	Esmane nimivool (A)	Täpsusklass	Täpsusklass ja nimiväljund cosΦ=0,8				Shory-time soojusvool (kA/S)	Dünaamiline nimivool (kA)
Tüüp	Esmane nimivool (A)	Täpsusklass	0,2 (s)	0,5 (s)	10P10	10P15	Shory-time soojusvool (kA/S)	Dünaamiline nimivool (kA)
LZZBJ9-12	20	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 kuni 600						45	112.5
	750 kuni 1250						80	160

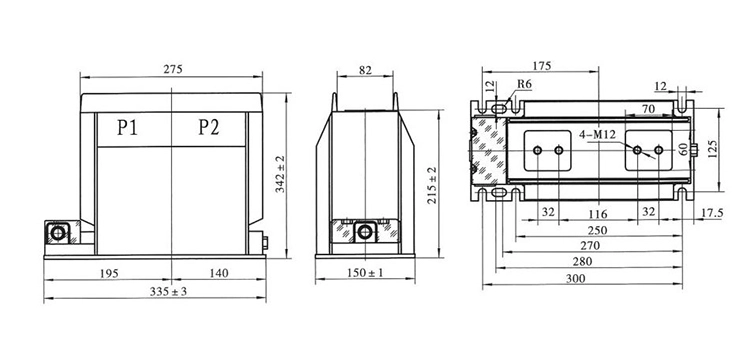

Current Transformer Ct 200 300 500 800 5a

Toote KKK:

K: Mida tähendab CT suhe nagu 200/5A voolutrafos ct 200 300 500 800 5a?

V: Voolutrafos ct 200 300 500 800 5a tähendab CT suhe 200/5A, et kui primaarjuhist voolab läbi 200 amprit, annab sekundaarmähis 5 amprit. Sama põhimõte kehtib ka muude suhete kohta: 300/5A, 500/5A, 800/5A jne. Suhe tagab, et suuri primaarvoolusid saab ohutuks mõõtmiseks ja kaitseks vähendada standardiseeritud sekundaarse väärtuseni.

K: Kuidas valida õige CT suhe?

V: CT suhe tuleks valida vastavalt süsteemi maksimaalsele koormusvoolule. Näiteks kui teie feeder kannab tavaliselt 180 A ja aeg-ajalt piigid kuni 220 A, sobiks 200/5A CT. Kui eeldatakse, et vool ulatub 450–500 A-ni, oleks sobivam 500/5A CT. Eesmärk on vältida nii ülemõõtmist, mis vähendab täpsust madalal koormusel, kui ka alamõõtmist, mis ohustab küllastumist.

K: Millised täpsusklassid on saadaval voolutrafo ct 200 300 500 800 5a jaoks?

V: Mõõtmise eesmärgil on levinud klassid 0,2, 0,2S, 0,5 ja 0,5S. Kaitseks on tüüpilised klassid 5P10, 10P10 või 10P20. Nõutav klass sõltub sellest, kas CT-d kasutatakse tulude mõõtmiseks, üldseireks või kaitsereleedeks.

Kuumad sildid: Voolutrafo CT 200 5A, CT 300 500 800 voolutrafo tarnija, voolutrafo 5A hulgimüük elektrisüsteemidele
