10 Kv 500kva poolusele paigaldatav jaotustrafo

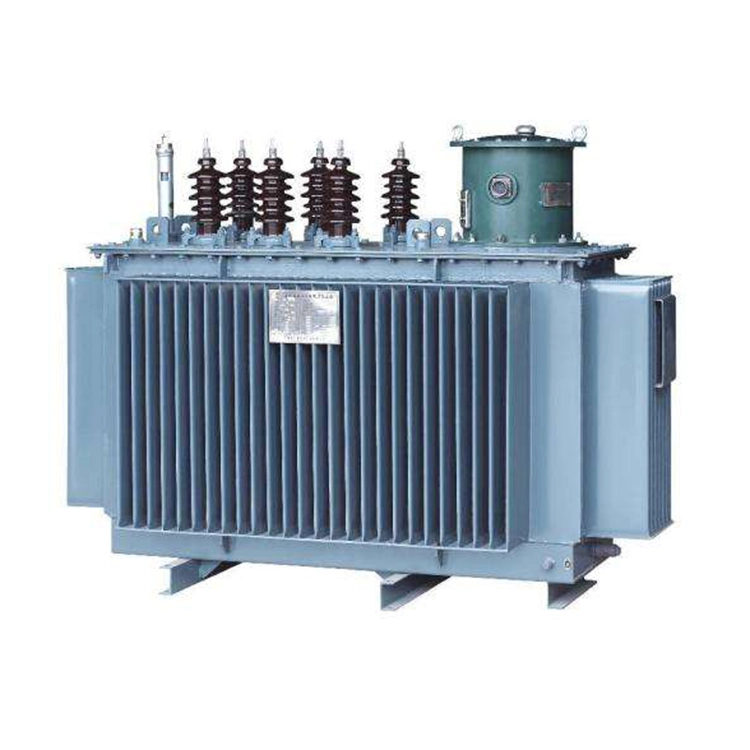

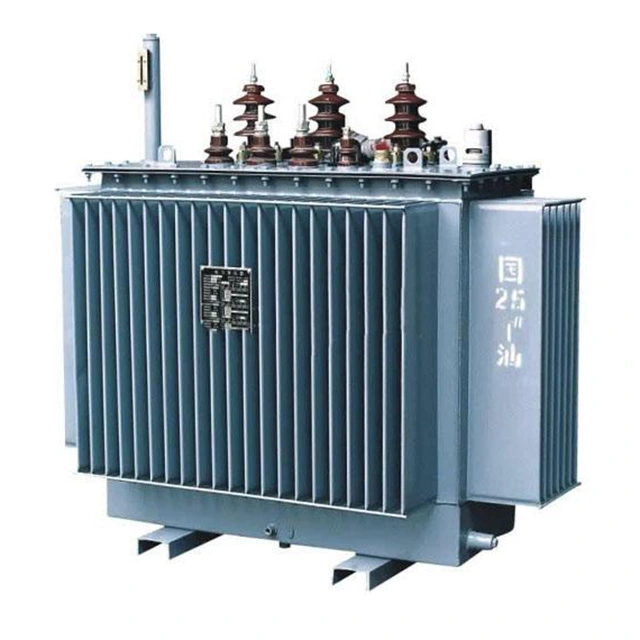

10 Kv 500 kva poolusele paigaldatav jaotustrafo on kolmefaasiline õliga sukeldatud välitrafo, mis on paigaldatud otse kommunaalpostidele, et alandada 10 kV keskpinget 400 V madalpingele (liin-liinile) elamu-, äri- ja kergetööstuse elektrijaotuseks. Sellel on kompaktne disain, täistihendiga paak, madal kadu, madal müratase ja minimaalne hooldus, mis vastab standarditele IEC 60076 ja GB/T 1094.

Vastupidavuse ja tõhususe tagamiseks loodud 10 kV 500 kVA postidele paigaldatav jaotustrafo on kompaktse ja ruumisäästliku disainiga, mis välistab vajaduse spetsiaalsete alajaamade järele, vähendades oluliselt tsiviilehitus- ja paigalduskulusid. Täielikult suletud lainepapist paagistruktuur takistab õli leket ja niiskuse sissepääsu, tagades hooldusvaba töö ja tavatingimustes üle 20-aastase kasutusea.

S11-klassi väikese kadudega räniterasesüdamikuga ja kõrge juhtivusega vaskmähistega konstrueeritud 10 kV 500 kVA mastile paigaldatav jaotustrafo suudab saavutada madalaid tühi- ja koormuskadusid, mis aitab vähendada energiatarbimist ja pikaajalisi kommunaalkulusid. Selle müratase on kontrollitud alla 55 dB, muutes selle elamupiirkondade jaoks keskkonnasõbralikuks.

Tehniline spetsifikatsioon:

Peamised omadused:

1.Postile paigaldatav disain: kompaktne, kerge ja ruumisäästlik.

10 kV 500 kVA postile paigaldatav jaotustrafo on ette nähtud paigaldamiseks otse betoon- või teraspostidele, säästes maapinna vajadust. Selle optimeeritud kompaktne konfiguratsioon ja vähendatud kaal lihtsustavad transportimist ja kohapealset paigaldamist, vähendades märkimisväärselt jaotusprojektide tsiviilehitus- ja ehituskulusid. Disain on konstrueeritud taluma postide paigaldamise mehaanilisi pingeid, tagades pikaajalise ohutuse isegi tuule- ja vibratsioonikoormuse korral.

2. Kõrge kasutegur: S11 väikese kaotusega disain, mis vähendab energiatarbimist ja tegevuskulusid.

Varustatud S11-seeria väikese kadudega südamikutehnoloogiaga, tagab 10 kV 500 kVA postile paigaldatud jaotustrafo tavamudelitega võrreldes 10–20% väiksemaid tühi- ja koormuskadusid. Kasutades külmvaltsitud teradega orienteeritud räniterasesüdamikke ja täpselt keritud vaskmähiseid, vähendab see energia raiskamist nii täis- kui ka osalise koormuse ajal. Selle tulemuseks on väiksemad tegevuskulud, väiksemad süsinikdioksiidi heitkogused ja parem üldine tõhusus.

3. Täielik tihendamine: õli ei leki, niiskus ei pääse sisse, hooldusvaba töö.

Täielikult suletud, keevitatud paagi konstruktsioon hoiab ära õlilekke, niiskuse sissepääsu ning tolmu või prahiga saastumise. Need välistavad vajaduse rutiinse hoolduse järele, tagades ühtlase jõudluse ja üle 20-aastase kasutusea tavapärastes töötingimustes. Lainepapist paak toimib ka integreeritud jahutussüsteemina, mis suudab soojust tõhusalt hajutada ja luua trafoõli jaoks täielikult suletud keskkonna.

4. Ohutus ja töökindlus: kõrge lühisetugevus, madal müratase, suurepärane termiline stabiilsus, sobib karmides välistingimustes (-25 °C kuni +40 °C).

Kõrge mehaanilise lühistugevusega 10 kV 500 kVA postiga paigaldatud jaotustrafo on loodud taluma rikkevoolusid ilma deformatsiooni või rikketa. Selle madala müratasemega disain, mida kontrollitakse alla 55 dB, tagab minimaalse keskkonnamõju elamu- ja linnapiirkondades. Suurepärane termiline stabiilsus ja lai töötemperatuuri vahemik (-25°C kuni +40°C) muudavad selle sobilikuks erinevatesse välistingimustesse, sh kõrge õhuniiskus, tugev vihm ja äärmuslikud temperatuurikõikumised.

10kV 500kVA post-monteeritud jaotustrafo rakenduse stsenaariumid:

1. Linna- ja maapiirkondade jaotusvõrgud.

2.Elamurajoonid, kaubanduspiirkonnad, väiketehased.

3.Taastuvenergia süsteemid.
