13,8kv kuni 380v jaotustrafo 2500kva

13,8 kv kuni 380 v jaotustrafo 2500 kva on tööstuslike, uute energia- ja kaubanduslike stsenaariumide jaoks mõeldud tuumavõimsuse muundamise seade, mille saab liigitada kahte põhikonfiguratsiooni, sealhulgas õlisse sukeldatud tüüpi (S11-seeria) ja kuivtüüpi (SCB14-seeria). Mõlemad vastavad 2500 kVA võimsuse nõuetele, professionaalselt astmeliselt kõrge kuni 3-voldise pingega. 380 V madalpinge, mis järgib rangelt nii rahvusvahelisi kui ka kodumaiseid standardeid, et tagada stabiilne jõudlus, kõrge ohutus ja pikk kasutusiga.

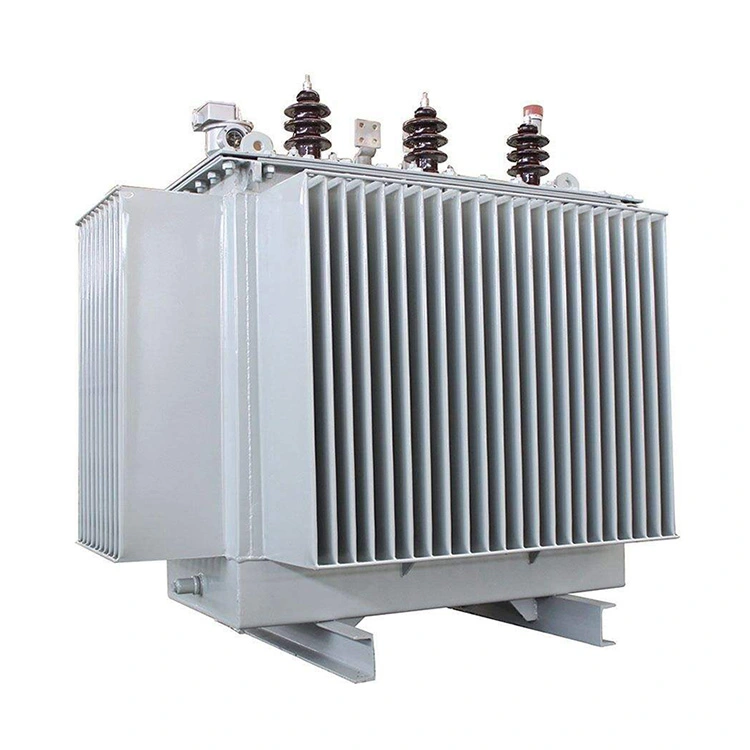

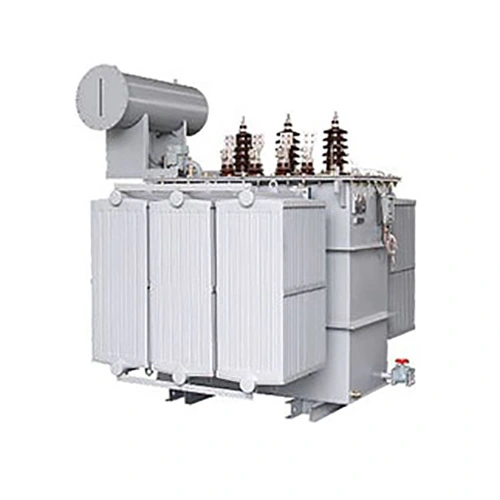

Õliga sukeldatud tüüpi 13,8kv kuni 380v jaotustrafo 2500kva on madala hinnaga ja tugeva ülekoormusvõimega, mistõttu sobib see välistingimustes suure koormuse korral, nagu kaevandused, välisalajaamad ja suured tööstuspargid. Seevastu kuivtüüpi 13,8 kv kuni 380 V jaotustrafo 2500 kva on tulekindel, plahvatuskindel, hooldusvaba ja energiasäästlik ning sobib sise- ja plahvatuskindlatele nõuetele. Kliendid saavad paindlikult valida sobiva tüübi vastavalt tegelikule paigalduskeskkonnale, objekti ohutuseeskirjadele ja projekti eelarvele.

Tehniline spetsifikatsioon:

KKK:

K: Kuidas valida 13,8kv kuni 380v jaotustrafo 2500kva õliga sukeldatud (S11) ja kuiva tüübi (SCB14) vahel?

A:1. Paigaldus ja saidi keskkond

Õliga sukeldatud S11 on spetsiaalselt ette nähtud paigaldamiseks välistingimustesse ja vabas õhus. Tugeva keskkonnaga kohanemisvõimega talub see kõrget temperatuuri, vihma, tolmu ja karmi kliimat. See võtab enda alla suure põrandapinna ja nõuab hästi ventileeritavat iseseisvat ala, mis sobib suurepäraselt kaugemate tööstustsoonide, välisalajaamade, kaevanduste ja elektrienergia jaotusprojektide jaoks.

Kuivtüüpi SCB14 13,8kv kuni 380v jaotustrafo 2500kva on eelistatud siseruumides, näiteks elektrijaotusruumides, tehasehoonetes, ärikompleksides ja maa-alustes ruumides. Sellel on kompaktsed mõõtmed ja väike kasutusala, vedeliku lekkeohtu puudub ja see ei vaja isolatsioonibasseini. Seda saab kasutada ka suure tihedusega linna toiteallikate ja kitsaste paigaldusruumide jaoks.

2. Ohutusvõime

Õliga sukeldatud S11 kasutab jahutus- ja isolatsioonivahendina trafoõli. Tuleohtlik õli võib põhjustada tulekahju ja lekke ohtu, mistõttu seda ei saa kasutada suletud, rahvarohketes või plahvatuskindlates kohtades. Paigaldamisel on vaja täiendavaid tuletõkke- ja lekkevastaseid meetmeid.

Kuivtüüp SCB14 on valmistatud epoksüvaigust valustruktuurist, millel on tulekindel, leegiaeglustav, plahvatuskindel ja lekkekindel. Sellel on kõrge isolatsiooniohutus, puudub varjatud põlemisoht ning see vastab täielikult siseruumide, avalike hoonete, keemiatehaste ja plahvatuskindlate töökodade rangetele ohutusstandarditele.

3. Kasutamine ja hooldus

13,8kv kuni 380v jaotustrafo 2500kva õliga sukeldatud S11 tuleb korrapäraselt hooldada, sealhulgas korrapäraselt kontrollida õli kvaliteeti, tihendusvõimet, õlitaset ja sisemist vananemist. Õli filtreerimine või vahetamine on vajalik iga 1-2 aasta tagant, koos regulaarse professionaalse kontrolliga, mis toob kaasa suurema pikaajalise hoolduse töökoormuse.

Kuivtüüp SCB14 on peaaegu hooldusvaba disain. Isolatsiooniõli pole vaja, piisab mähiste regulaarse tolmupuhastusest. See ei vaja igapäevast keerulist ülevaatust, säästes töö- ja hoolduskulusid ning sobib järelevalveta elektrijaamadele.

4. Koormusvõime ja soojuse hajumine

Õli sukeldatud S11-l on tsirkuleeriva trafoõli tõttu suurepärane soojuseraldusvõime ja suur ülekoormusvõime. See suudab taluda pikaajalist suure koormusega töötamist ja lühiajalist ülekoormuse mõju, mis sobib ideaalselt pidevatele suure koormusega tööstuslikele tootmisliinidele.

Kuivtüüp SCB14 tugineb loomulikule õhkjahutusele või sundõhkjahutusele. Ülekoormuspiir on suhteliselt madalam kui õliga sukeldatud tüüpi ja soojuse hajumise efekti mõjutavad kergesti siseruumide ventilatsioonitingimused, mis sobivad paremini stabiilseks ja tavapäraseks koormuseks.

5. Kulud ja energiatõhusus

Õliga sukeldatud S11 ostukulu on suure mahutavusega mudelite puhul suhteliselt madalam. Kuid selle koormuse kadu ja koormuse kadu on veidi suuremad, mille tulemuseks on suhteliselt suurem pikaajaline energiatarve.

Kuiva tüüpi SCB14 hankekulu on suhteliselt kõrgem, kuid optimeeritud väikese kadu ja suurema energiatõhususe korral. See vähendab igapäevast voolukadu, säästab elektrikulusid pikaajalisel kasutamisel ja annab paremat energiasäästu pika tsükliga projektide puhul.

13,8kv kuni 380v jaotustrafo 2500kva lõplik valikusoovitus:

Valige õliga sukeldatud S11: kui teie projekt on välitingimustes, piiratud eelarve, pikaajalise suure koormusega, järelevalveta avatud platsil ja rangete tulekaitsenõueteta.

Valige SCB14 Dry tüüp: kui see on paigaldatud siseruumidesse, tiheda rahvahulga, keemiliste ja tuleohtlike kohtade korral, kõrgete ohutusstandardite, vähese hooldusvajaduse ja pikaajalise energiasäästu nõuetega.
