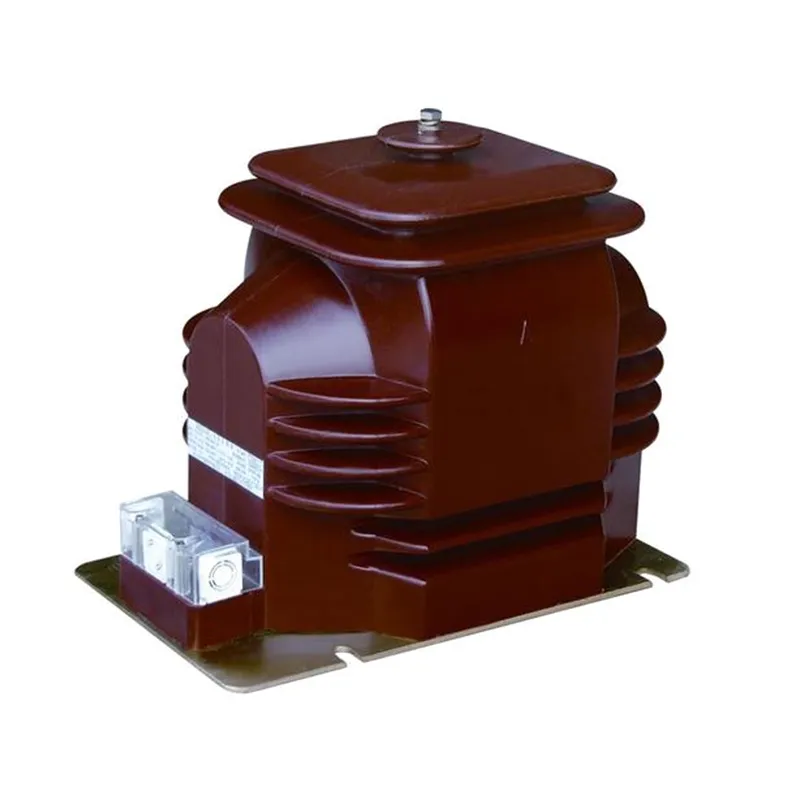

25 Kv instrument Elektromagnetilise Pt potentsiaali transformaator

Nõuanded pärast ostmist apotentsiaalne trafo:

1.Enne kasutuselevõttu peab 25 kv instrumendi elektromagnetilise pt-potentsiaaliga trafo läbima kõik asjakohaste standardite ja protseduuridega nõutavad katsed ja kontrollid. Need hõlmavad tavaliselt vahelduvvoolu dielektrilist testi, isolatsioonitakistuse testi, suhte testi ja visuaalset kontrolli.

2. 25 kv instrumendi elektromagnetilise pt-potentsiaali transformaatori õige juhtmestik on hädavajalik. Primaarmähis tuleb ühendada paralleelselt mõõdetava vooluahelaga, sekundaarmähis aga paralleelselt mõõtevahendite, kaitsereleede või automaatsete seadmete pingemähistega. Samal ajal tuleb tähelepanu pöörata õige polaarsuse säilitamisele.

3. 25 kv potentsiaaliga trafo sekundaariga ühendatud koormus peab jääma oma nimivõimsuse piiresse. Sekundaarkoormuse nimikoormuse ületamine võib tekitada suuremaid mõõtmisvigu ja isegi mõjutada näitude täpsust.

4. 25 kv potentsiaaliga trafo sekundaarvoolu lühis on rangelt keelatud. Kuna PT-l on väga madal sisemine takistus, võib sekundaarne lühis tekitada väga suuri voolusid, mis võivad kahjustada sekundaarseid seadmeid ja kujutada endast tõsist ohutusriski. Selliste kahjustuste vältimiseks tuleb PT sekundaarseadmele paigaldada kaitsmed. Võimaluse korral tuleks kõrgepingevõrgu kaitsmiseks primaarmähises või juhtmetes esinevate rikete korral kasutada ka primaarseid külgkaitsmeid.

5. Mõõteriistade või releede käsitsevate töötajate ohutuse tagamiseks peab PT sekundaarmähis olema ühes kohas maandatud. See võib takistada isiklikku turvalisust kõrgepinge ilmnemise eest instrumentides ja releedes, kui primaar- ja sekundaarmähiste vaheline isolatsioon pärast maandust on kahjustatud.

6. Mitte mingil juhul ei tohi PT sekundaarahelat lühistada.

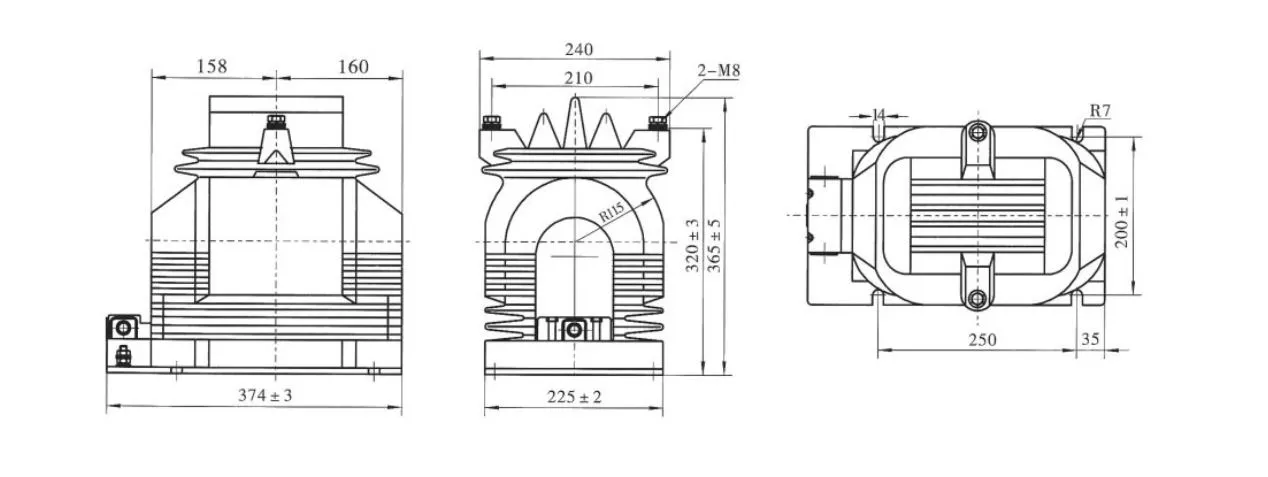

Tehniline spetsifikatsioon:

Toote KKK:

K: Mis on 25 kV elektromagnetilise instrumendi standardne sekundaarpingept potentsiaali trafo?

V: 25 kV instrumendi elektromagnetilise pt-potentsiaalitrafo standardne sekundaarpinge on tavaliselt 110 V. See standardimine tagab ühilduvuse mõõte- ja kaitseseadmetega, et võimaldada täpset pinge mõõtmist ja ohutut töötamist elektrisüsteemis.

K: Kas 25 kV instrumendi elektromagnetilise pt-potentsiaali trafo võib töötada pidevalt 115% nimipingest?

V: Jah, 25 kV potentsiaalne trafo on võimeline töötama pidevalt 115% oma nimipingest seni, kuni sekundaarkoormus ei ületa trafo soojuslikku väärtust. See võimalus võimaldab ajutisi ülepingetingimusi, ilma et see mõjutaks PT-de terviklikkust.

K: Mis on 25 kV instrumendi elektromagnetilise pt-potentsiaalitrafo tüüpiline isolatsiooniklass?

V: 25 kV potentsiaalitrafol on tavaliselt isolatsiooniklass, mis võimaldab tal taluda kuni 25 kV pinget. Isolatsioonisüsteem on loodud taluma tavalistes ja rikketingimustes tekkivaid elektrilisi pingeid, tagades usaldusväärse töö ja ohutuse.
