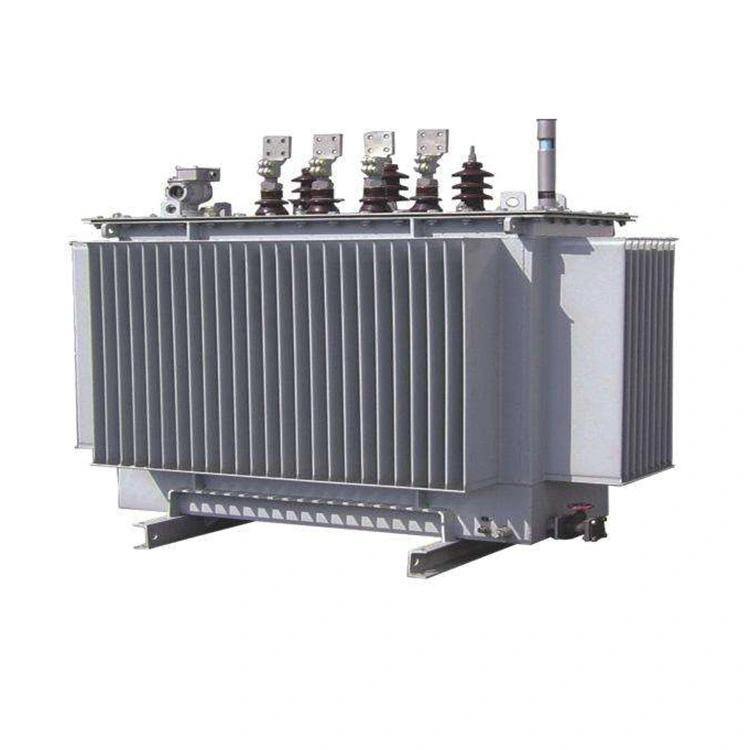

10kv 1600kva õliga sukeldatud jõutrafo

Wenzhou Xifa Electric Power Equipment Co., Ltd., mis asub Wenzhous, Zhejiangi provintsis, on silmapaistev trafotootja, mis on tuntud töökindluse poolest. Oleme peaaegu 20 aastat pakkunud kvaliteetseid ja mõistliku hinnaga trafosid riiklikele ja isiklikele projektidele üle maailma, teenides sellega suurepärase maine. Ettevõte on kasutusele võtnud arenenud tehnoloogiad nii kodumaistest kui ka rahvusvahelistest allikatest, kasutanud uusimaid materjale ja optimeerinud disaini, et toota 10kv 1600kva õliga sukeldatud jõutrafot. See on muutnud toote struktuuri mõistlikumaks, suurendades oluliselt toote elektrilist tugevust, mehaanilist tugevust ja soojuseraldusvõimet.

Saada päring

Tootekirjeldus

10kv 1600kva õliga sukeldatud jõutrafo südamik on valmistatud kvaliteetsete külmvaltsitud räniterasest lehtede virnastamise teel. See vähendab märkimisväärselt tühikoormuse kadu ja voolutugevust. Südamik on omavahel seotud, et tagada selle tihedus ja minimeerida müra. Nii kõrgepinge kui ka madalpinge mähised on keritud hapnikuvaba vasega. Madalpingemähisel on kahe- või neljaspiraaliline struktuur, kõrgepingemähisel aga mitmekihiline silindriline struktuur.

10kv 1600kva õliga sukeldatud jõutrafo ühendus kasutab Dyn11 tehnoloogiat, mis vähendab harmooniliste mõju elektrivõrgule ja parandab toiteallika kvaliteeti. Sellel on täielikult suletud struktuur, mis pikendab kasutusiga.

10kv 1600kva õliga sukeldatud jõutrafo on hooldusvaba ja tegelik mõõdetud müra on standardist madalam. Erinevalt tavalistest õlitrafodest ei vaja täielikult suletud trafod õlipaaki. Õli mahu muutusi saab automaatselt reguleerida ja kompenseerida õlipaagi lainepapist plaatide elastsusega.

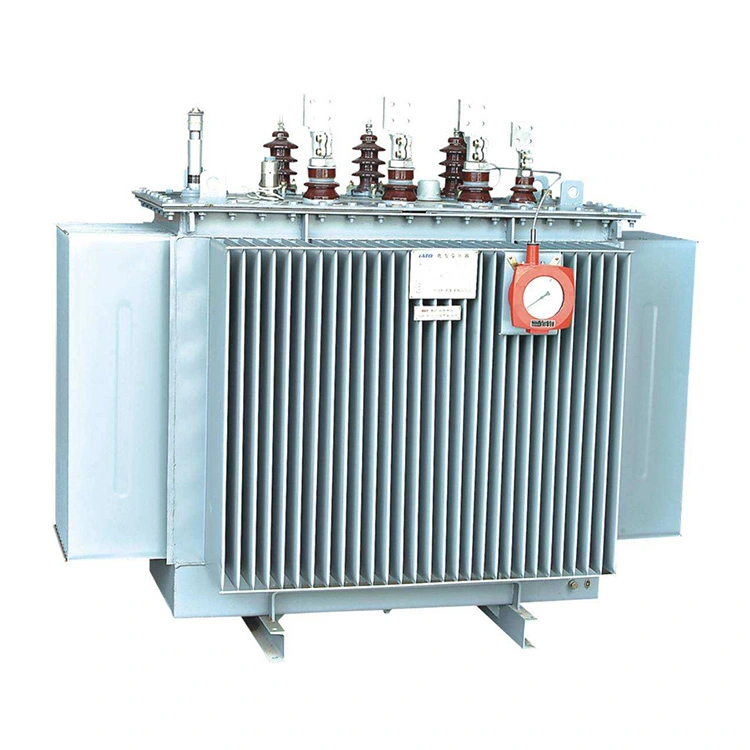

10kv 1600kva Oil Immersed Power Transformer

Tehniline parameeter:

Toote nimi	10kv 1600kva õliga sukeldatud jõutrafo
Kõrge rõhk (KV)	10 KV
Kõrgsurve kraani vahemik (%)	±5 /±2 × 2,5%
Madal rõhk (KV)	0,4 KV
Vektorrühma sümbol	Dyn11/Yyn0
Koormuskadu EI OLE (W)	1640 W
Koormuskadu (W)	14500 W
EI ole koormusvool (%)	0,8 %
Lühise takistus (%)	4,5 %

10kv 1600kva õliga sukeldatud jõutrafo omadused

1. Selle südamik on valmistatud 0,18–0,3 millimeetri paksuste orienteeritud räniteraslehtede virnastamisega stantsimise ja lõikamise teel, mis tagab hea stabiilsuse.

2. Mähis on valmistatud puhtast vasest. Kõrgepingeahelate puhul kasutatakse emailitud polüimiidtraati; samas kui madalpingeahelate puhul kasutatakse lühisekindluse parandamiseks hapnikuvaba vasktraati või vaskfoolium.

3. "Ühendussümboli "Dyn11" kasutamine võib vältida kõrget järku harmooniliste mõju. See takistab tõhusalt kompenseerimata koormuste mõju ja parandab toiteallika kvaliteeti."

4. 10kv 1600kva õliga sukeldatud jõutrafo kasutab õhumullide eemaldamiseks südamikust vaakumõli sissepritse, tagades isolatsiooni jõudluse stabiilsuse.

5. Trafo läbib enne tehasest lahkumist range kontrolli ning vastab täielikult IEC ja ISO standarditele.

Täielikult suletud õlitrafode tootmisprotsess ja struktuur erineb tavaliste õlitrafode omast.

(1) Täielikult suletud õlitrafo korpus täidetakse vaakumis õliga, mis eemaldab täielikult niiskuse ja õhu isolatsioonimaterjalidest, tagades trafo pikaajalise tööea.

(2) Täielikult suletud 10kv 1600kva õliga sukeldatud jõutrafode puhul kasutab õlipaak gofreeritud tüüpi paaki või kokkupandavat soojuseraldusseadet ning õlimahuti on eemaldatud. Õli mahu muutust kompenseerib õlipaagi elastsus.

Kuna täielikult suletud õliga sukeldatud trafo korpus on õhust isoleeritud, puudub õli ja õhu vahel kontakt, mistõttu isolatsioon ei niisku ja vananemiskiirus väheneb oluliselt. Selle tulemusena paraneb trafo töökindlus ja tööiga. Enne kasutamist pole vaja ülevaatust, seega saavad kasutajad kulusid kokku hoida.
