500kva jaotuselektritrafo

Jõutrafosid kasutatakse laialdaselt elektrijaotustööstuses. 500 kVA mudel on rahvusvahelisel turul üks populaarsemaid tüüpe. Turunõudluse rahuldamiseks on Wenzhou Xifa Electric Power Equipment Co., Ltd. käivitanud 500kva jaotuselektritrafo. Südamik on valmistatud külmvaltsitud orienteeritud räniterasest, mis minimeerib rauakadu suurimal määral ja kõrge juhtivusega vaskmähised tagavad madala temperatuuri tõusu ja optimeeritud lühisekindluse. Seega on 500kva jaotuselektritrafol madala kadu ja energiasäästu omadused, mis vastavad enamiku klientide vajadustele.

Saada päring

Tootekirjeldus

500kva jaotuselektritrafol on järgmised peamised eelised: täiustatud isolatsioonitehnoloogia täiustatud ohutuse tagamiseks. Madal müratase ja minimaalsed hooldusnõuded. See on spetsiaalselt loodud tõhusaks tööks äri- ja tööstuskeskkondades, 500 kVA võimsusega, mis pakub nii kulutõhusust kui ka keskkonnasäästlikkust.

Kasutajad saavad valida alumiiniummähised, et saavutada tasakaal kulude ja tõhususe vahel, või vaskmähised parema juhtivuse, väiksemate kadude ja suurepärase kuumakindluse tagamiseks.

Temperatuuri tõusu saab valida kas 150 ℃, 115 ℃ või 80 ℃. Viimased võivad parandada tõhusust ja pikendada isolatsiooni eluiga kõrgel ümbritseval temperatuuril või pidevatel koormustel ning kasutada kuni 220°C või kõrgema kvaliteediga materjale.

500kva jaotuselektritrafode korpuse tüübid hõlmavad ventileeritavaid NEMA 1 korpuseid, mis sobivad kuivadesse siseruumidesse, NEMA 3R vihmakindlate katetega korpuseid, mis sobivad välistingimustes/niiskesse keskkonda, ja täielikult suletud korpuseid, mis sobivad tolmukindlate, niiskuskindlate, söövitavate või ohtlike ruumide jaoks.

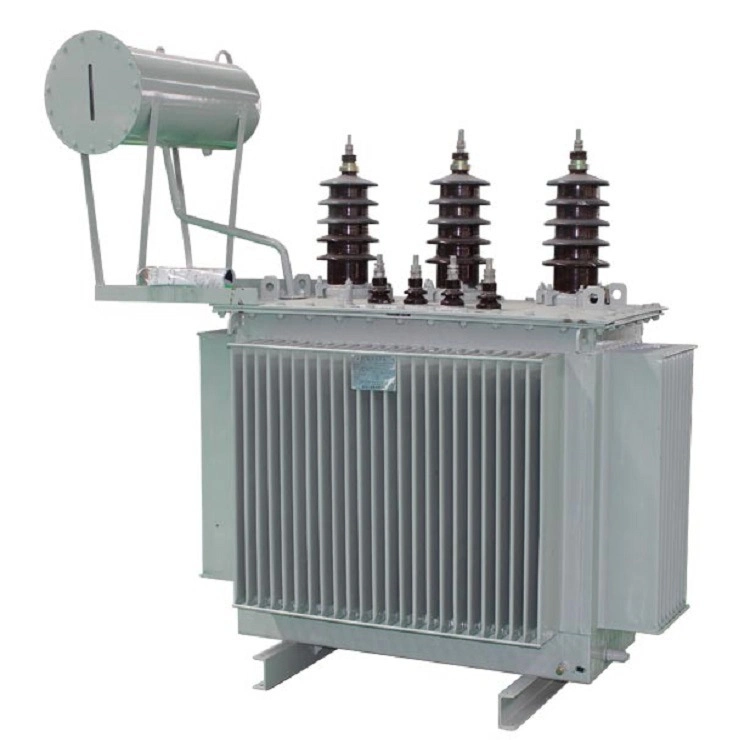

500kva Distribution Electric Power Transformer

Tehniline parameeter:

Toote nimi	500kva jaotusega elektritrafo
Kõrge rõhk (KV)	10 KV
Kõrgsurve kraani vahemik (%)	±5 /±2 × 2,5%
Madal rõhk (KV)	0,4 KV
Ühenduse sümbol	Dyn11, YNyn0
Põhikaod (W)	646–680 W
mähise kadu (W)	4,2–6,9 kW
Põnev vool (%)	≤0,8%
Lühise takistus (%)	4,5% kuni 6,5%
Sertifikaadid	CE, ISO9001
Temperatuuri tõus (℃)	150 ℃, 115 ℃ või 80 ℃

Miks mitte kasutada südamikuna tervet räniterase tükki, selle asemel, et seda leheks töödelda?

Seda seetõttu, et lehekujuline südamik võib vähendada teist tüüpi raua kadu "pöörisvoolukadu". Kui 500kva jaotuselektritrafo töötab, on mähises vahelduvvool ja selle tekitatav magnetvoog on loomulikult vahelduv. See muutuv magnetvoog tekitab raudsüdamikus indutseeritud voolu. Rauasüdamikus tekkiv indutseeritud vool ringleb magnetvooga risti olevas tasapinnas ringikujuliselt, mistõttu seda nimetatakse pöörisvooluks. Pöörisvoolukadu põhjustab ka raudsüdamiku kuumenemist.

Pöörisvoolukadude vähendamiseks on 500kva jaotuselektritrafo raudsüdamik valmistatud üksteisest isoleeritud räniterasest lehtede virnastamise teel, nii et pöörisvool voolab kitsas pikliku ahelana läbi väiksema ristlõike, suurendades seeläbi takistust pöörisvooluteel. Samal ajal suurendab räniterases olev räni materjali eritakistust, mis mängib rolli ka pöörisvoolu vähendamisel.

500kva jaotuselektri trafo südamike jaoks valitakse tavaliselt 0,35 mm paksused külmvaltsitud räniterasest lehed. Vastavalt vajaliku südamiku suurusele lõigatakse see pikaks leheks. Teoreetiliselt on pöörisvoolu vähendamiseks seda parem efekt, mida õhem on räniterasest leht ja kitsamad kattuvad leheribad. See mitte ainult ei vähenda pöörisvoolu kadu, alandab temperatuuri tõusu, vaid säästab ka räniteraslehtede materjali.

Räniterasest trafosüdamike valmistamisel ei lähtuta aga ainult eelnimetatud soodsatest teguritest, sest sellisel viisil raudsüdamiku valmistamine pikendab oluliselt tööaega ja vähendab raudsüdamiku efektiivset ristlõiget. Seetõttu tuleb räniteraslehtedega trafosüdamike valmistamisel arvestada konkreetse olukorraga, kaaluda plusse ja miinuseid ning valida optimaalne suurus.
