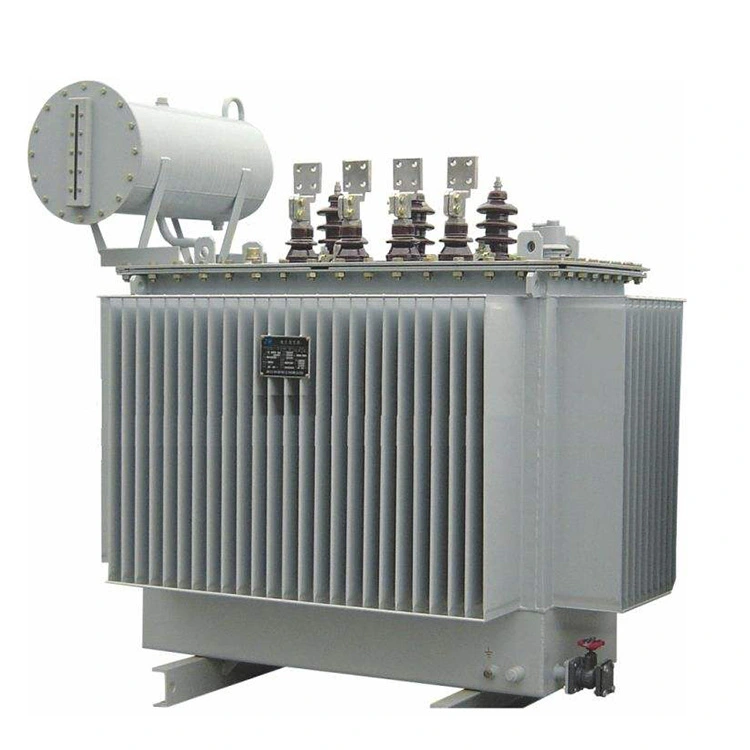

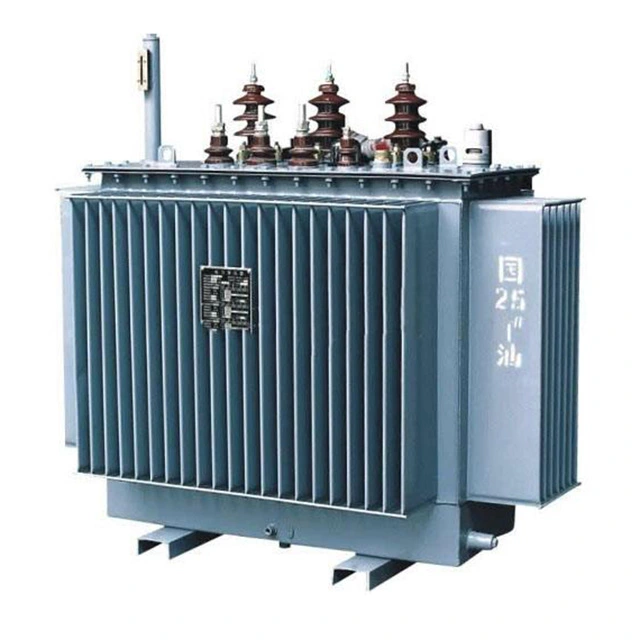

Elektriline 3-faasiline 10kv 400kva jõutrafo

Elektriline 3-faasiline 10kv 400kva jõutrafo koosneb peamiselt sellistest komponentidest nagu südamik, mähised, õlipaak, jahutusseade ja kaitseseade. Kõik südamikud kasutavad tuuma tüüpi struktuuri ja tavaliselt kasutab südamiku tüüpi struktuur kattuvat koosteprotsessi. Mähised on kolmefaasilise toitetrafo ahela osa.

Kolmefaasilise 10kv 400kva jõutrafo kõrge- ja madalpinge läbiviigud on portselanist isolatsiooniga torud, mis sisaldavad juhtmeid. Neid kasutatakse trafo primaar- ja sekundaarmähise ühendus- ja väljundotste kinnitamiseks ja isoleerimiseks.

Õlipaak koosneb paagi korpusest, paagi kaanest, soojuseraldusseadmest ja õli väljalaskeklapist. Selle põhifunktsioonid on trafo integreerimine tervikuks ja soojuse hajutamine. Sees on mähised, südamik ja trafoõli.

3-faasilise 10kv 400kva jõutrafo õlil pole mitte ainult tsirkuleeriva jahutuse ja soojuse hajutamise funktsioone, vaid sellel on ka isoleeriv toime. Mähiste ja paagi korpuse (paagi seinad ja paagi põhi) vahel on teatav vahemaa, mis on isoleeritud paagis oleva õli isolatsioonikihiga.

Plahvatuskindel toru, selle ülesanne on vältida plahvatusõnnetusi kütusepaagis. Kraanlülitit kasutatakse trafo mähiste pöörete arvu muutmiseks, et reguleerida trafo väljundpinget. 3-faasilise 10kv 400kva jõutrafo pinget reguleeriv meetod seisneb ühe selle mähise kraanide seadistamises, osa keerdude eemaldamises või lisamises, muutes sellega keerdude arvu ja saavutades pingesuhte muutmise eesmärgi.

Tehniline parameeter:

K: Kuidas 3-faasilise 10kv 400kva jõutrafo südamik soojust hajutab?

V: Trafo normaalse töötamise ajal tekitab südamik rauakao tõttu soojust. Mida suurem on südamiku kaal ja maht, seda rohkem soojust see toodab. Trafoõli temperatuur üle 95 kraadi on altid vananemisele, seega tuleks südamiku pinnatemperatuuri hoida nii palju kui võimalik sellest temperatuurist madalamal. Selleks on vaja südamiku soojuse hajutamise struktuuri, et südamiku soojust kiiresti hajutada. Soojuse hajumise struktuur on peamiselt mõeldud südamiku soojuse hajumise pinna suurendamiseks. Südamiku soojuse hajumine hõlmab peamiselt õlikanali soojuse hajumist ja südamiku õhukanali soojuse hajumist.

Suure võimsusega õlitrafodes asetatakse soojuse hajumise efekti suurendamiseks sageli südamiku lamineeritud kihtide vahele õlikanalid. Õlikanalid on kahte tüüpi: üks on paralleelne räniteraslehtedega ja teine ​​on teraslehtedega risti. Viimasel paigutusel on parem soojuse hajumise efekt, kuid struktuur on keerulisem.

Kuivtüüpi trafode südamik on õhkjahutusega. Tagamaks, et südamiku temperatuur ei ületaks lubatud väärtust, paigaldatakse raudsüdamiku sammastesse ja ikedesse sageli õhukanalid.
