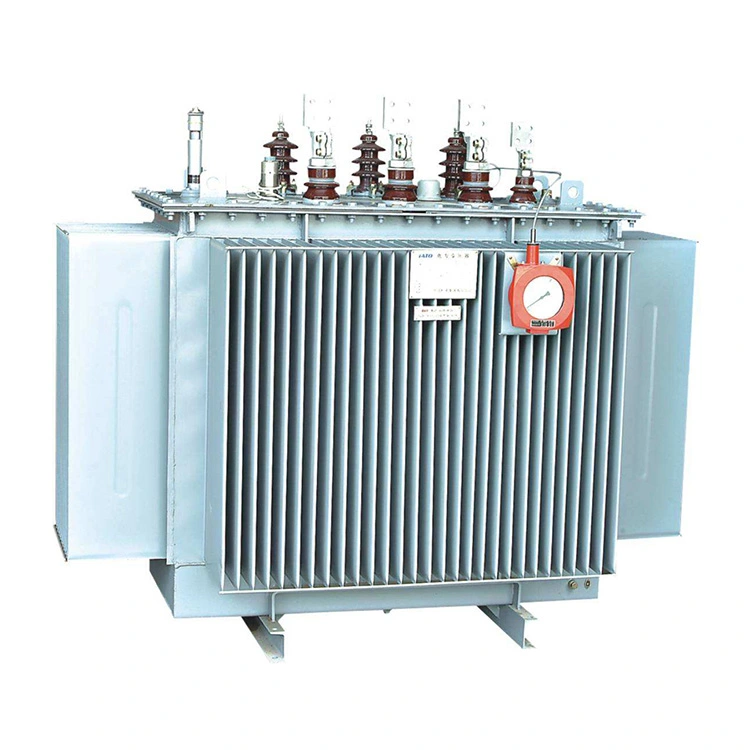

11kv 1000 Kva laadimisel kraan Muuda jõutrafot

Wenzhou Xifa Electric Power Equipment Co., Ltd. on usaldusväärne ettevõte, millel on 20-aastane kogemus 11kv 1000 kva pingega kraanivahetusjõutrafode tootmisel. Professionaalselt oleme moodustanud insenerimeeskonna, kes vastutab trafode projekteerimise eest, et tagada nende ohutu ja tõhus töö. Samal ajal kontrollib rühm oskustöölisi toote tootmisprotsessi ajal rangelt kvaliteeti. Kahekümne aasta jooksul pole müügijärgseid probleeme praktiliselt olnud ja see on Hiinas saavutanud väga hea maine.

Saada päring

Tootekirjeldus

Kõik 11kv 1000 kva pingega kraanivahetusjõutrafo südamikus on kasutatud kvaliteetseid teraorienteeritud külmvaltsitud räniterasest lehti. Konstruktsioon on täielikult kaldu ja ilma aukudeta ning südamik on mitmetasandiline astmeline, kolme või viie õmblusega. Õhukadu ja müra on madalad. Valtsitud südamik valtsitakse otse spetsiaalse varustusega, ilma õmblusteta, vähendades magnettakistust ja mille tulemuseks on väike õhukadu.

Mähised kasutavad kvaliteetset vasktraati. Nende valmistamiseks tõmmatakse hapnikuvabad vaskvardad või vaskrullid. Selle vormid hõlmavad silindrilisi, uusi spiraalseid ja poolitatud tüüpe jne, mis tagab, et 11kv 1000 kva koormusega kraanivahetusjõutrafol on piisav elektriline tugevus, mehaaniline tugevus ja soojuseraldusvõime.

Õlipaak on valmistatud kvaliteetsetest terasplaatidest, mis on kokku keevitatud. Soojuse hajutamise komponendid kasutavad kiibi tüüpi jahutusradiaatoreid, paisujahutusradiaatoreid või gofreeritud õlipaake. Õlipaak läbib tehases usaldusväärsed tihenduskatsed. Pärast sise- ja välispindade happepesu ja fosfaatimist värvitakse 11kv 1000 kva laadimiskraaniga jõutrafo kolme aluse ja ühe pinnakattega, mis on nii korrosioonikindel kui ka elegantne.

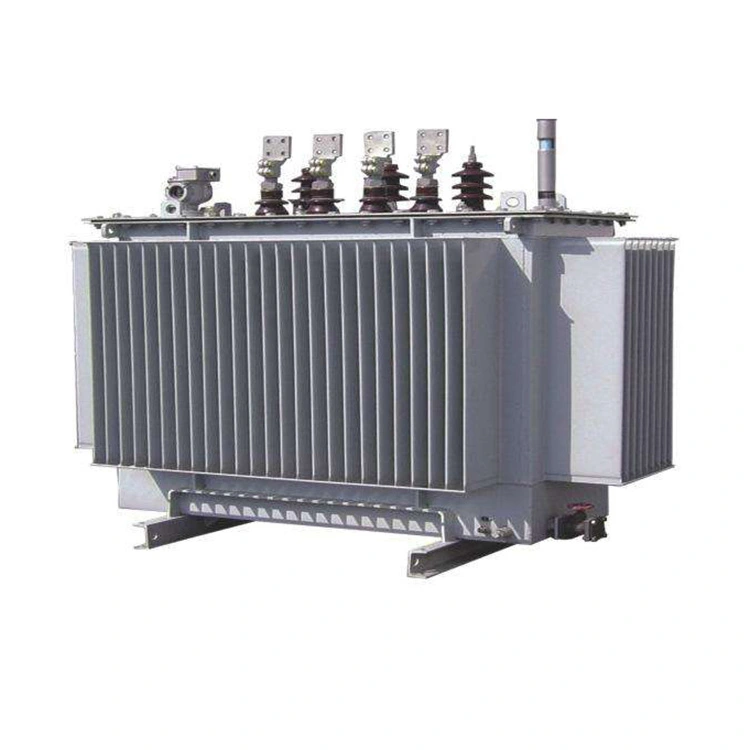

11kv 1000 Kva On Load Tap Change Power Transformer

Tehniline spetsifikatsioon:

Toote nimi	11kv 1000 kva koormuse kraanivahetuse jõutrafo
Kõrgepinge	11 kV
Puudutage	±4 × 2,5%
Madal pinge	0,4 kV
Ühendage rühm	Yyn0; Dyn11
Tühi koormusvool	0,6%
Koormuse kadu	≤0,8 kW
Koormuse kaotus	≤10,3 kW
Impedantsi pinge	4,5%

K: Miks kasutatakse räniteraslehti 11kv 1000 kva südamikuna kraanivahetusjõutrafodel?

V: Tavalised trafo südamikud on tavaliselt valmistatud räniterasest lehtedest. Räniteras on räni sisaldav teras, mille ränisisaldus on vahemikus 0,8–4,8%. Räniterase kasutamine trafo südamikuna on tingitud sellest, et räniteras ise on väga magnetiline materjal. Pingestatud mähises võib see tekitada suure magnetilise induktsiooni intensiivsuse, vähendades seeläbi trafo mahtu.

Teame, et tegelikkuses töötab 11kv 1000 kva pingega kraanivahetusjõutrafo vahelduvvoolu tingimustes. Toitekadu ei esine mitte ainult pooli takistuses, vaid esineb ka raudsüdamikus vahelduva elektromagnetilise mõju tõttu. Rauasüdamiku võimsuskadu nimetatakse tavaliselt "rauakadudeks" ja see on põhjustatud kahest põhjusest: üks on "hüstereesi kadu" ja teine "pöörisvoolukadu".

Hüstereesikadu on rauakadu, mille südamik tekitab magnetiseerimisel hüstereesinähtuse tõttu. Selle kadu suurus on võrdeline materjali magnetilise hüstereesi ahelaga ümbritsetud alaga. Räniterase magnethüstereesiahel on kitsas, mistõttu selle kasutamine trafo südamikuna annab väiksema hüstereesikadu, mis vähendab oluliselt kuumutusastet.

Samal ajal võib räniteras tänu ränielementide olemasolule märkimisväärselt suurendada raudsüdamiku materjali takistust, surudes tõhusalt maha rauasüdamiku vahelduva magnetvälja tekitatud indutseeritud pöörisvoolud ja vähendades oluliselt pöörisvoolukadusid.

Räniteraslehtede lamineeritud ja virnastatud struktuur koos nende väikeste kadude omadustega võimaldab 11 kv 1000 kva koormusega kraanmuunduri raudsüdamiku temperatuuritõusu toitesageduse vahelduvvoolu tingimustes ning see töötab energiatõhusamalt ja stabiilsemalt.
