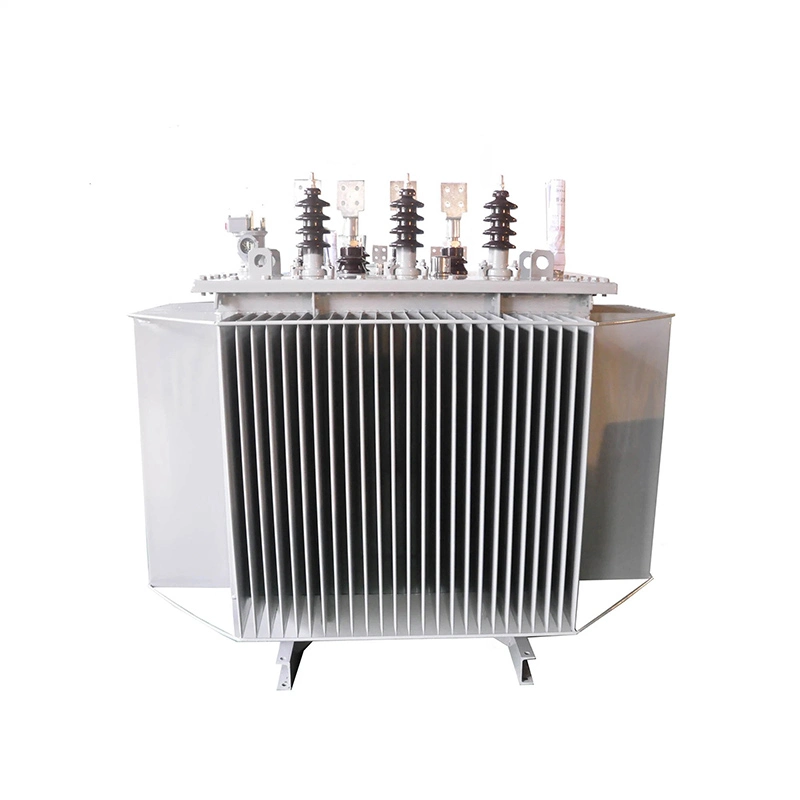

22kv jõutrafo 1000kva õliga sukeldatud

Wenzhou Xifa Electric Power Equipment Co., Ltd. on trafode tootmisele spetsialiseerunud allikatehas, mis on trafode tootmise ja kaubandusega tegelenud juba aastaid. 22kv jõutrafo 1000kva õliga sukeldatud disain kasutab kvaliteetseid räniterasest lehti ja südamikke, mille tulemuseks on väiksemad kaod ja stabiilsem jõudlus. See vastab täielikult rahvusvahelistele standarditele. Samas pakume kohandatud lahendusi ja omame märkimisväärset hinnaeelist otse tarnimisel tehasest.

Saada päring

Tootekirjeldus

22kv jõutrafo 1000kva õliga sukeldatud südamik on valmistatud suure magneti neeldumisega teradest orienteeritud külmvaltsitud ferriitmagnetsüdamikust. Südamikul on lamineeritud südamike täielikult kaldu liitekonstruktsioon. Südamikusambal on mitmetasandiline astmeline ringikujuline ristlõige ning ikkel ja südamikul on sama ristlõikepindala.

22kv jõutrafo 1000kva õliga sukeldatud õlipaak, mis koosneb lainelistest seintest. Sisemus on kaetud tolmukindla värviga ja värvikiht on tugev. Laineline jahutusradiaator on jahutava toimega ja selle sitkus suudab kompenseerida keskkonnatemperatuuri reguleerimisest tingitud trafoõli kaalumuutusi.

Seetõttu ei ole suletud trafol õlimahutit, mis vähendab trafo üldist suhtelist kõrgust. Kui 22kv jõutrafo 1000kva sukelõli on pakendatud, võetakse kasutusele vaakumõli täitmise töötlemise tehnoloogia, mis eemaldab trafost täielikult niiskuse ja trafoõli ei puutu õhuga kokku.

See takistab tõhusalt vee ja hapniku sisenemist trafosse ja trafo isolatsiooni pidevat halvenemist. Tõenäoliselt vananeb trafoõli, mistõttu pole vaja regulaarselt õliproovide analüüse teha.

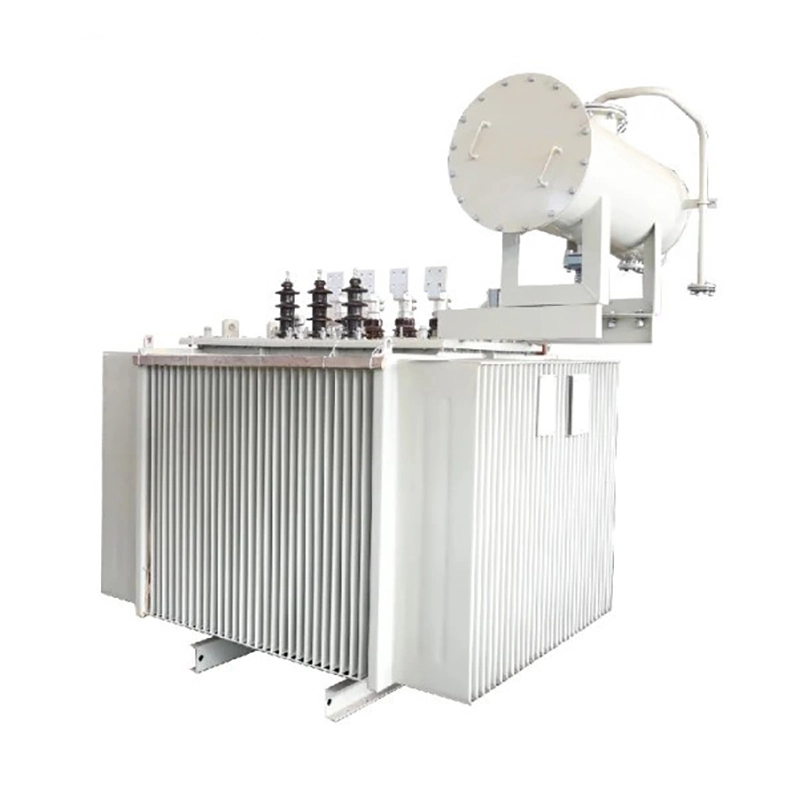

22kv Power Transformer 1000kva Oil Immersed

22kv jõutrafo 1000kva õliga sukeldatud tehniline parameeter:

Nimivõimsus:	1000 kva
Primaarpinge:	22 kv
Sekundaarne pinge:	0,4 kv
Faaside arv:	3 faasi
Isolatsiooni temperatuuriklass:	Klass A (105 °C) / klass F (155 °C) valikulise valikuna
Po	≤1150 W
Pk 75°C	≤9200 W
Vea takistus	5%

Miks on 22kv jõutrafo 1000kva õliga sukeldatud raudsüdamik maandatud?

Kui jõutrafo töötab normaalselt, peab raudsüdamikul olema usaldusväärne maanduspunkt. Ilma maanduseta põhjustaks raudsüdamiku ja maapinna vaheline ujuvpinge katkendliku rikkelahenduse raudsüdamiku ja maapinna vahel. Kui raudsüdamik on vaid ühes punktis maandatud, on välistatud võimalus moodustada raudsüdamikule ujuvpotentsiaal. Kui aga raudsüdamikul on rohkem kui üks maanduspunkt, tekitab raudsüdamike vaheline ebaühtlane potentsiaal maanduspunktide vahel ringvoolu, mis põhjustab raudsüdamiku mitmes maanduspunktis ülekuumenemist. See võib põhjustada mitmepunktilise maandusvea, mille korral raudsüdamik lühistub, mille tulemuseks on suurenenud rauakadu, mis mõjutab tõsiselt trafo jõudlust ja normaalset tööd ning võib isegi põhjustada väljalülitumist tugeva gaasi toime tõttu.

Põlenud ja sulanud lokaalne rauasüdamik võib põhjustada lühise rauast laastude vahel, suurendades raua kadu ja tõsiselt mõjutades trafo jõudlust ja normaalset tööd, mistõttu on vaja rauasüdamiku räniteraslehed remondiks välja vahetada. Seetõttu ei tohi 22kv jõutrafol 1000kva õliga sukeldatud olla mitut maanduspunkti; sellel võib olla ja peab olema ainult täpselt üks maanduspunkt.
