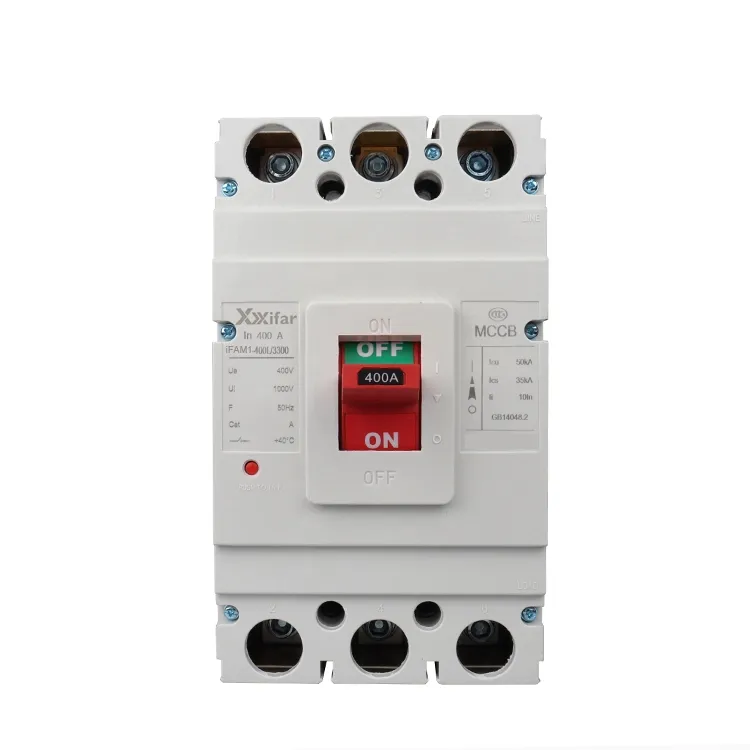

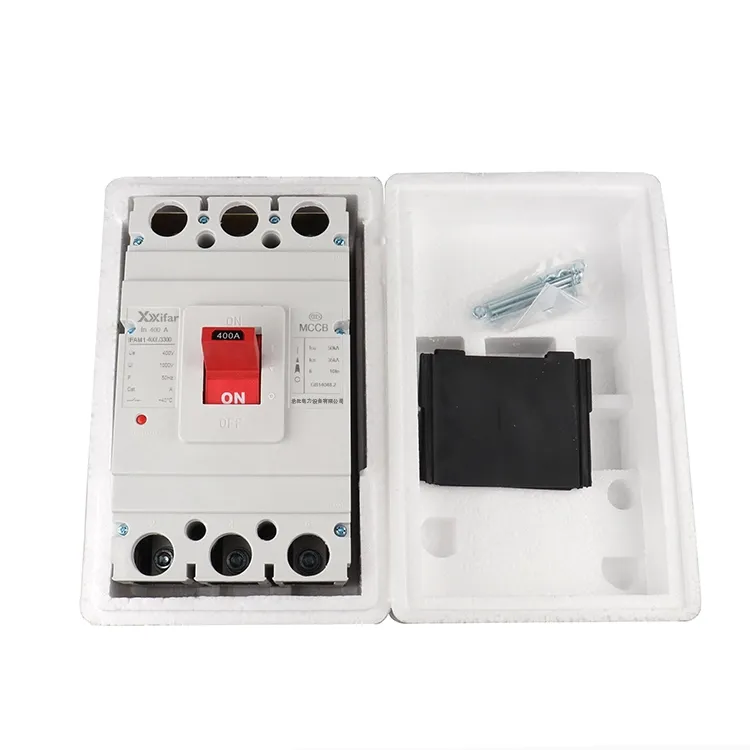

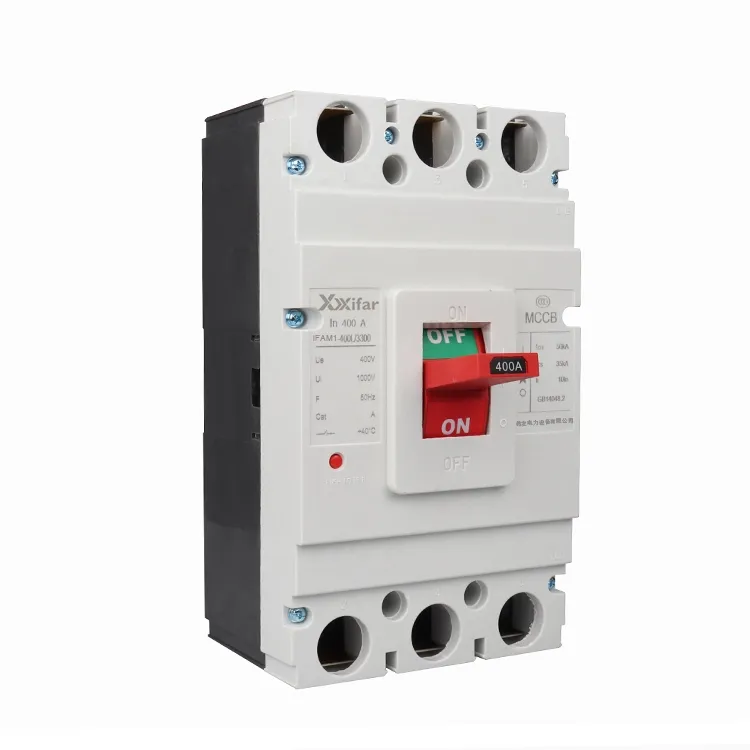

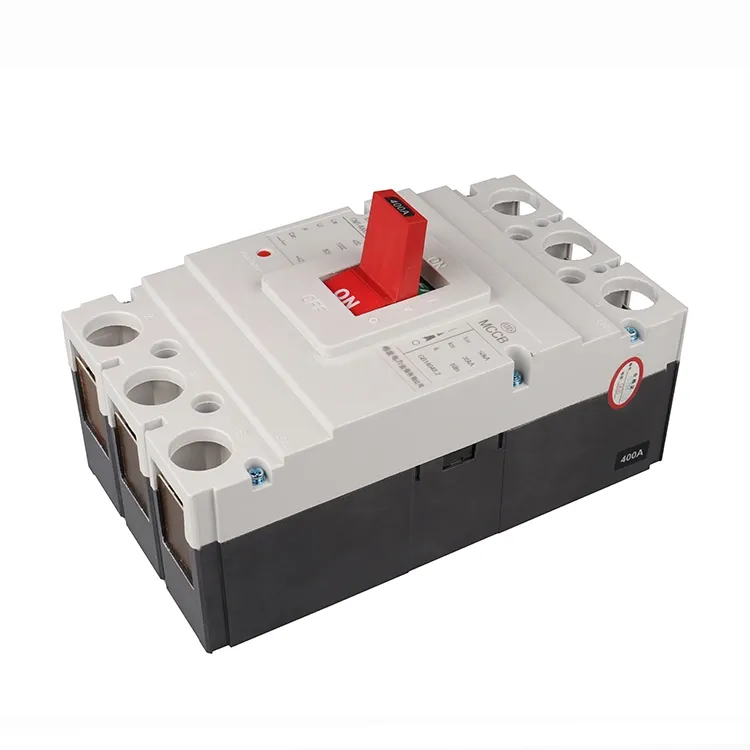

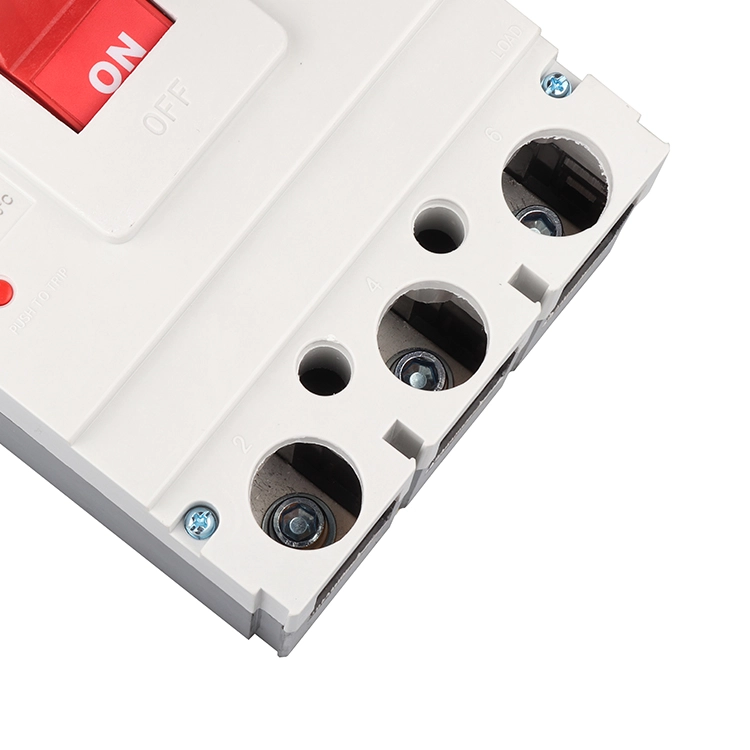

400a 3p Mccb Suletud vormitud korpuse lüliti

400a 3p mccb suletud vormitud korpuse lüliti on vormitud isoleeriva korpuse ja õhuisolatsiooniga kaitselüliti. Seda paigaldatakse ja rakendatakse tavaliselt madalpinge jaotussüsteemides, et katkestada või isoleerida nii normaalvoolud kui ka rikkevoolud nimivahemikus, mis aitab kaitsta kaableid ja elektriseadmeid. A 400a 3p mccb suletud vormitud korpusega lülitite levinumad väljalülitusmeetodid hõlmavad ainult magnetilisi, termomagnetilisi ja elektroonilisi väljalülitusseadmeid.

Ainult magnetväljalülitus töötab ainult lühise tingimustes. Teisisõnu, 400a 3p mccb suletud vormitud korpuse lüliti lülitub välja ainult siis, kui tekib rike, näiteks lühis. Seda tüüpi kasutatakse sageli küttekontuurides või mootoriahelates, kus on juba eraldi ülekoormuskaitse.

Termomagnetilised väljalülitusseadmed reageerivad nii lühistele kui ka püsivale ülevoolule. Kui vool ületab teatud aja jooksul 400A või tekib lühis, rakendub 400a 3p mccb suletud vormitud korpuse lüliti. Kuna see ühendab kaks kaitsemehhanismi, nimetatakse seda mõnikord kombineeritud või kahekordseks väljalülitamiseks 400a 3p mccb suletud vormitud korpuse lülitil, mida tavaliselt kasutatakse üldises toitejaotuses.

Elektroonilised reisiseadmed on arenenum ja küpsem lahendus. Selle tüübiga saab reguleerida selliseid parameetreid nagu magnetiline kiirendus, termilised sätted ja väljalülitusviivitus, mis muudab 400a 3p mccb suletud vormitud korpuse lüliti sobivaks laiemateks rakendusteks. Kuid see täiendav paindlikkus kaasneb tavaliselt suuremate kuludega.

Lisaks nendele tüüpidele on spetsiaalselt mootorikaitseks loodud vormitud korpusega kaitselülitid. Selliste rakenduste puhul on magnetväljalülituse seadistus tavaliselt kõrgem, mis on rohkem kui kümme korda suurem nimivoolust, nii et vormitud korpuse kaitselüliti talub mootori käivitamise ajal suurt tõmbevoolu, ilma et see tarbetult välja komistaks, pakkudes samas kaitset rikketingimuste korral.

400a 3p mccb suletud vormitud korpuse lüliti parameeter:

400a 3p mccb suletud vormitud korpuse lüliti funktsioonid tarvikud

Lisatarvikud laiendavad ja täiendavad 400a 3p mccb suletud vormitud korpuse lüliti põhifunktsioone. Need lisavad juhtimisvalikuid ja täiustavad kaitsefunktsioone, et muuta need seadme lahutamatuks osaks. 400a 3p mccb suletud vormitud korpuse lüliti tavaliste tarvikute hulka kuuluvad abikontaktid, häirekontaktid, šundi väljalülitusüksused, pingevabad, mootoriajamid ja välised pöördkäepidemed.

1) Abikontaktid

Abikontakte kasutatakse peamiselt selleks, et näidata, kas 400a 3p mccb suletud vormitud korpuse lüliti on avatud või suletud, kuid need ei näita, kas tõrke väljalülitus on toimunud. Need on ühendatud juhtimisahelaga. Valatud korpusega kaitselülitite jaoks, mille raami suurus on 400 A ja rohkem, on saadaval kahe normaalselt avatud ja kahe normaalselt suletud kontakti konfiguratsioonid, mille soojusvool on umbes 6 A. Raami suurus 100A kasutab tavaliselt ühte katkestuskontakti, samas kui 225A ja 250A ning sillakontakti struktuuri vastuvõtmiseks tavapärase soojusvooluga umbes 3A.

2) Alarm Kontaktid

Häirekontaktid on loodud andma märku, kui 400a 3p mccb suletud vormitud korpuse lüliti rakendub automaatselt rikete (nt ülekoormus, lühis või alapinge) tõttu. Nende töövool on tavaliselt AC 380V 0,3A või DC 220V 0,15A, kuid tavaliselt ei ületa see 1A. Kuid soojusvool jääb tavaliselt vahemikku 1 kuni 2,5 A.

3) Shunt Trip Unit

Šundi väljalülitusseade võimaldab 400a 3p mccb suletud vormitud korpuse lülitit kaugjuhtimisega avada. Selle tööpinge võib olla põhiahela pingest sõltumatu. See on ette nähtud lühiajaliseks tööks ja mähise pingestamise aeg ei tohiks tavaliselt ületada ühte sekundit, vastasel juhul võib mähis kahjustuda.

Mähise läbipõlemise vältimiseks ühendatakse šundi väljalülitusmähisega järjestikku mikrolüliti. Kui mähis on pingestatud, tõmbab armatuur ligi, mis põhjustab mikrolüliti ülemineku tavapäraselt suletud olekust normaalselt avatud olekusse. See katkestab juhtimisahela, nii et isegi kui surunuppu all hoida, ei jää mähis pingesse. See disain kaitseb spiraali tõhusalt ülekuumenemise eest. Kui 400a 3p mccb suletud vormitud korpuse lüliti lähtestatakse ja uuesti suletakse, naaseb mikrolüliti tavapärasesse suletud asendisse. Shunt-väljalülitusüksused on saadaval erinevate juhtimispingete ja sagedustega, et need sobiksid erinevate rakendustega.

4) Pinge vabastus

Alapinge vabastust kasutatakse ahelate ja toiteseadmete kaitsmiseks madalpinge tingimuste eest. Selle mähis on ühendatud vormitud korpuse kaitselüliti toitepoolega ja kaitselülitit saab sulgeda ainult siis, kui mähis on pingestatud. Kui pinge on liiga madal, ei saa 400a 3p mccb suletud vormitud korpuse lülitit sulgeda. Oluline on tagada, et süsteemi pinge ühtiks alapinge vabastuse nimipingega. Tööpiirkond on tavaliselt vahemikus 70% kuni 35% nimipingest. Need seadmed on saadaval ka erinevate pingete ja sagedustega erinevate rakenduste jaoks.

5) Mootori operaatori mehhanism

Mootori operaatoreid kasutatakse kaitselülitite automaatseks ja kaugsulgemiseks ja avamiseks. Seal on kaks peamist tüüpi, mis on mootoriga juhitavad ja elektromagnetilised. Mootoriga käitatavaid mehhanisme kasutatakse tavaliselt 400 A ja suurema raami suurusega MCCB-de vormitud korpusega kaitselülitite jaoks, samas kui elektromagnetilised operaatorid sobivad paremini 225A ja väiksema võimsusega MCCB-dele.
