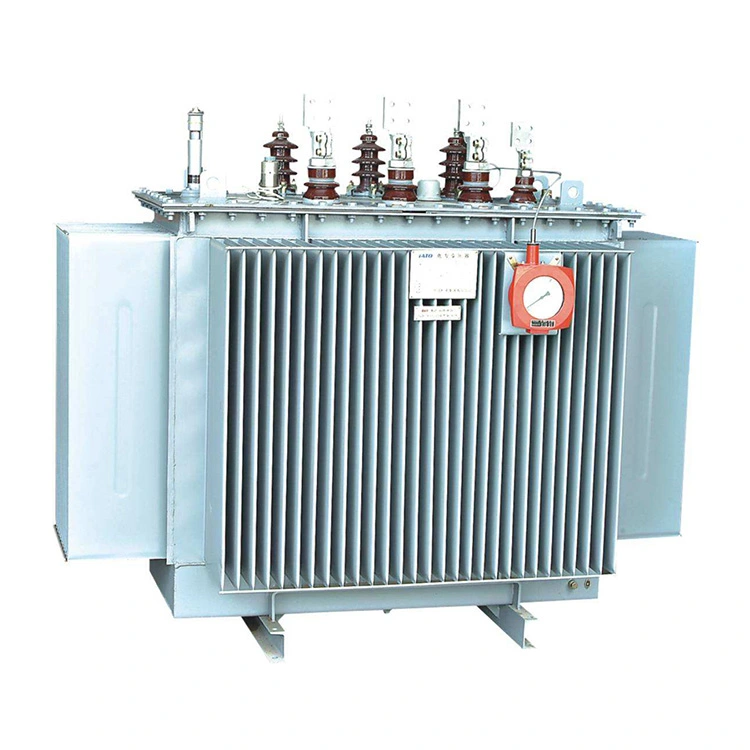

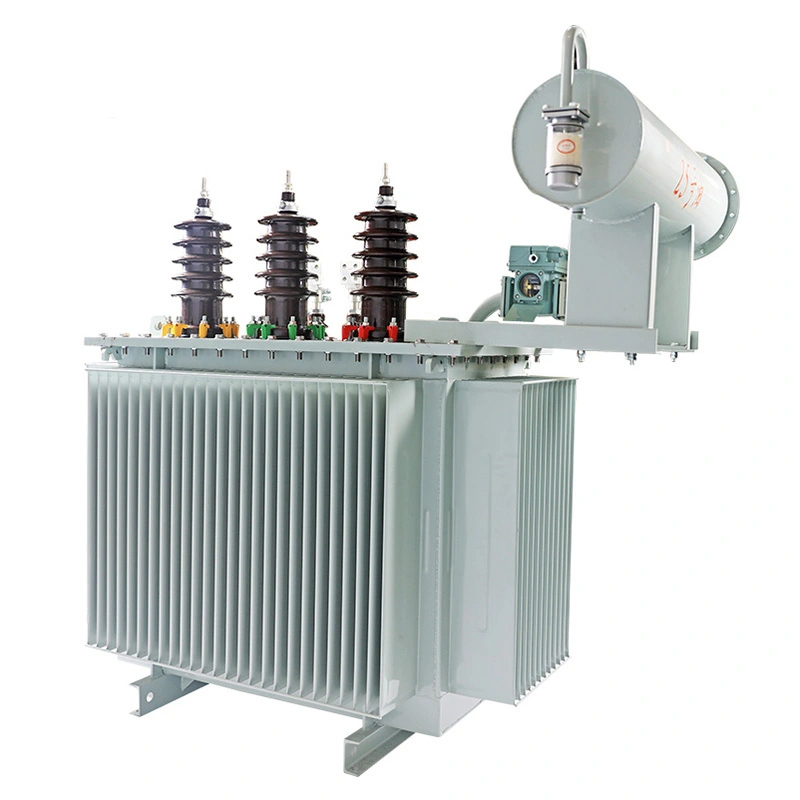

1000kva jaotusjõutrafo 11 kuni 33kv

1000 kva jaotusjõutrafo 11–33 kv on keskpinge põhiline elektriseade, mis on toodetud vastavalt standarditele IEC 60076 ja GB 1094. See muundab 11kV sisendvõimsuse 33kV väljundiks, realiseerides energiaülekande pingetasemete vahel, mida kasutatakse laialdaselt tööstusparkides, elektrijaamades, maapiirkondade võrgu uuendamisel ja suurtes tööstusettevõtetes.

Kasutades YNd11 vektorrühma, CRGO räniterasest südamikku ja puhtast vasest mähiseid, on 1000 kva jaotusjõutrafo 11–33 kv madal energiatarve, suur ülekoormusvõime ja stabiilne jõudlus. ±2 × 2,5% koormuseta pinge reguleerimisega tagab see stabiilse väljundi ja selle hermeetiline suletud konstruktsioon sobib sise- ja välispaigaldusega, pakkudes usaldusväärset toitetuge erinevate stsenaariumide jaoks.

1000 kva jaotusjõutrafot 11–33 kv kasutatakse peamiselt keskpinge elektrivõrkude pinge tõstmise stsenaariumides.

Selle konkreetsed rakendusvaldkonnad hõlmavad järgmist:

1. Tööstuspargid, suured tööstus- ja kaevandusettevõtted: oma elektrijaamade toodetud või elektrivõrgust saadud 11 kv võimsuse teisendamine 33 kv kõrgepingevõimsuseks sisemiseks jõuülekandeks ja suurte seadmete toiteks.

2. Elektrijaamad ja alajaamad: kasutatakse pinge tõstmise seadmetena generaatorite generaatorite poolt genereeritud madalpinge võimsuse konverteerimiseks 33 kv kõrgepinge võimsuseks ja ühendamiseks keskpinge elektrivõrku.

3. Maapiirkondade elektrivõrgu uuendamine: suurendage maapiirkondade elektrivõrgu pingetaset, vähendage ülekandekadusid ja tagage maapiirkondade elektrivarustuse stabiilsus.

4. Suured ehitusplatsid ja ajutised toiteallikaprojektid: tagage stabiilne 33 kv kõrgepinge võimsus suurte ehitusmasinate ja ajutiste toitesüsteemide jaoks.

Tehniline parameeter:

K: Millised on trafoõli hooldusstandardid? Millal on õli täiendamine või asendamine vajalik?

V: Sellel 1000kva jaotusjõutrafol 11–33kv on täielikult suletud struktuur. Tavalises töös ilma õlilekketa ei ole vaja sagedast õli lisamist.

Hooldusjuhised: võtke proove trafoõli testimiseks iga 1–2 aasta tagant ning testige läbilöögipinget, niiskusesisaldust ja happesisaldust. Kui õlitase on alla standardskaala, õli värvus on tume ja hägune, niiskusesisaldus ületab normi või isolatsiooni tugevus väheneb, on vajalik õigeaegne õli täiendamine või üldine õlivahetus. Erinevate kaubamärkide või erinevate tootjate trafoõlide segamine on rangelt keelatud. Pärast õli vahetamist on vaja põhjalikku tühjendamist, et vältida õlis olevatest õhumullidest põhjustatud lokaalseid tühjendusvigu.

K: Mis on 1000kva jaotusjõutrafo 11 kuni 33kv standardne lühisetakistuse väärtus? Mis on selle seadistuse tähtsus?

V: Standardne lühisetakistus on seatud 6,5%. See väärtus on riiklik standard ja IEC standardi säte 1000kva jaotusjõutrafo 11–33kv tasemele. Seda ei saa meelevaldselt muuta.

Südamiku konstruktsiooni tähtsus seisneb selles, et esiteks piirab see tõhusalt lühise tippvoolu elektrivõrgu lühisrikete ajal, vähendab lühise elektromotoorjõu mõju trafo mähistele ja südamikule ning väldib suuri vigu, nagu mähise deformatsioon ja südamiku kahjustused; Teiseks ühtib see keskpingevõrgu lühisvõimsusega, tagab üles- ja allavoolu lülitus- ja releekaitseseadmete seadistuste täpse koordineerimise, hoiab ära rikete üle-taseme väljalülitumise ja tagab kogu keskpinge jaotussüsteemi stabiilsuse; Kolmandaks juhib see 1000kva jaotusjõutrafo 11 kuni 33kv pinge reguleerimise kiirust, väldib liigseid pingehälbeid koormuse kõikumiste ajal ja tagab, et toiteallika kvaliteet vastab standarditele.
