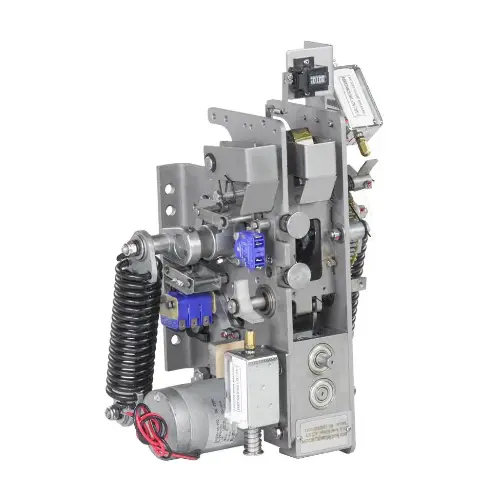

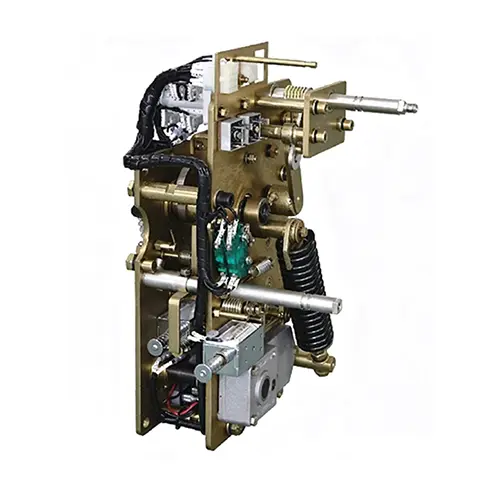

Vaakumkaitselüliti vedru laengu töömehhanismi põhiprintsiip seisneb vedru energia salvestamises, säilitamises ja vabastamises, et lülituda kiiresti ja usaldusväärselt.
Energia salvestamine: mootor surub/venitab sulgemisvedru hammasrataste ja nukkide kaudu, muutes elektri elastseks potentsiaaliks; piirlülitid peatavad mootori pärast täielikku laadimist.
Energia säilitamine: Käpad/põrkmehhanismid lukustavad vedru ooterežiimi, aktiveerimiseks valmis.
Energia vabastamine: käsu peale lukk vabastab ja vedruenergia sunnib kontakte sulgema (ühendusahel) või avama (kustutama kaare ja katkestama voolu).
| Parameetrid | Ühikud | Tehnilised parameetrid |
| Väljundenergia sulgemine | J | 85-120 |
| Mehhanismi sulgemise ja avamise väljundnurk | o | 42-46 |
| Abilüliti kontakti logaritm | 一 | 6K6B |
| Sõidulüliti kontakti logaritm | 一 | 2K2B |
| Mootori laadimisaeg | S | <10 |
| Käsitsetud laetud hetk | N ·m | <20 |
| Mootori võimsus | W | 40 (AC/DC 220V/110V) |
| Sulgeva elektrimagneti takistus (DC) | Ω | 130 (220 V) / 33 (110 V) |
| Sulgeva elektrimagneti takistus (AC) | Ω | 56 (220 V) / 10,3 (110 V) |
| Avaneva elektrimagneti takistus (DC) | Ω | 105 (220 V) / 33 (110 V) |
| Avanev elektrimagneti takistus (AC) | Ω | 39 (220 V) / 10,3 (110 V) |
| Mehhanismi vastupidavus | Ts | 10000 |
1.Kiire ja töökindel: mootoriga juhitav energiasalvesti saab lõpule vähem kui 10 sekundiga, kohese energia vabanemisega tagab täpse ja kiire ümberlülitamise (avamisaeg <30 ms).
2. Kahekordne töö: toetab nii elektrilist kui ka käsitsi energia salvestamist/käivitamist, tagades töö isegi elektrikatkestuse korral.
3. Pikk kasutusiga: Tugev mehaaniline struktuur võimaldab kuni 10 000+ operatsiooni, stabiilse jõudlusega lühisjõudude korral.
4. Ohutu ja stabiilne: lukustusmehhanismid takistavad juhuslikku vabastamist, samas kui kooskõlastatud mehaaniline-elektriline juhtimine tagab, et väärkasutus ei toimu.
5. Madal hooldus: moodulkonstruktsioon lihtsustab osade vahetamist, vähendades seisakuid ja tegevuskulusid.
● Enne paigaldamist kontrollige välimust ja osi kahjustuste suhtes ning veenduge, et mudel ja parameetrid on ühtsed.
● Paigaldage mehhanism kindlalt kaitselüliti korpusele vastavalt montaažijoonisele, tagades kontsentrilisuse ja tiheda ühenduse.
● Reguleerige ühendusvarras, käik ja piirasend õigesti, et tagada stabiilne ja paindlik toimimine.
● Ühendage juhtahel korralikult ja testige ükshaaval käsitsi energiasalvesti, elektrienergia salvestamist, sulgemise ja avamise funktsioone.
● Kontrollige kinnitusi regulaarselt, et vältida lahtitulekut, ning hoidke mehhanism puhas ja kuiv.
● Sujuva töö tagamiseks määrige pöörlevaid ja hõõrduvaid osi teatud ajavahemike järel.
● Kontrollige vedrude, poolide, lisalülitite ja juhtmestiku seisukorda ebatavalise kuumenemise või kahjustuste suhtes.
● Kontrollige perioodiliselt toimivust, et tagada töökindel avamine ja sulgemine.
● Vahetage kulunud osad õigeaegselt välja ja säilitage täielikud hooldusdokumendid.
● Pakutakse tasuta veebipõhist/kohapealset koolitust, mis hõlmab selliseid aspekte nagu paigaldamine ja kasutuselevõtt, igapäevane hooldus ja rikete diagnostika, aidates kliendil töö- ja hooldusmeeskonnal kiiresti tööoskusi omandada.
● 12 kuu jooksul alates kohapealse seadmete vastuvõtmise ja kvalifitseerimise kuupäevast. Garantiiperioodi jooksul antakse põhikomponendid, mis ei ole inimteguritest kahjustatud (nagu energiasalvesti mootor, sulgemis- ja avamisspiraal, vedru, abilüliti jne), väljavahetamiseks ja parandamiseks.
