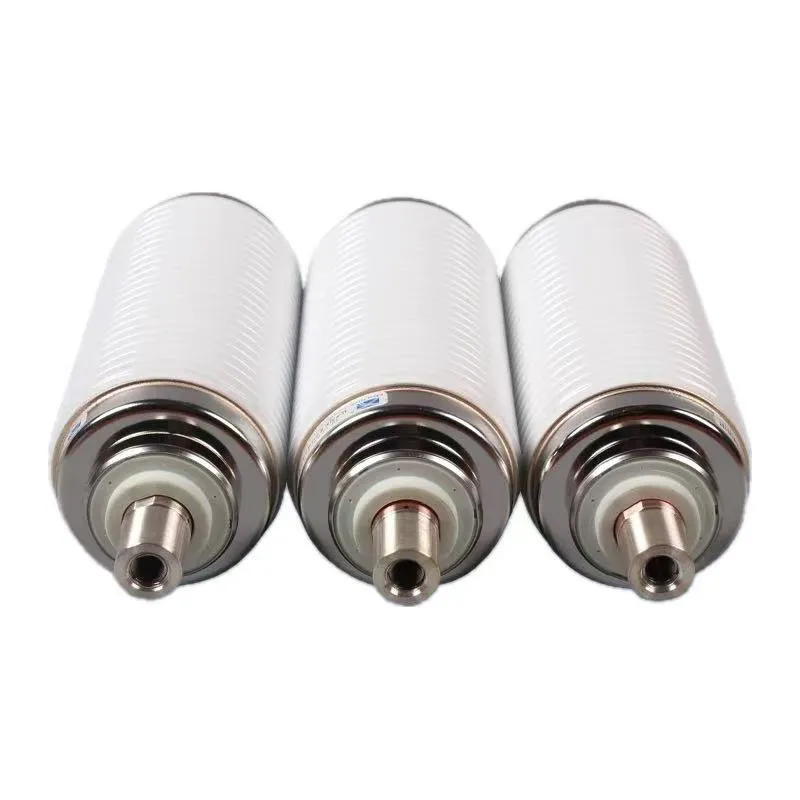

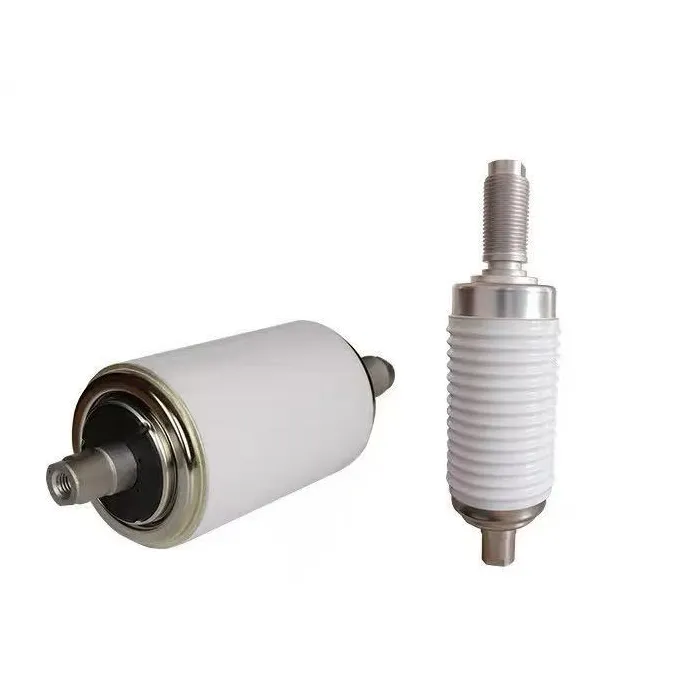

11kv 25ka Vcb vaakumpudeli katkestaja

11kv 25ka vcb vaakumpudeli katkestaja on keskpinge vaakumkaitselülitite südamiku kaarekustutuskomponent, mida kasutatakse laialdaselt 11kV toitejaotussüsteemides. Sellel on täielikult suletud keraamiline kest, CuCr50 sulamist kontaktid ja kõrgvaakumiga (≤5 × 10⁻⁴ Pa) kaarkustutusaine, millel on kompaktne struktuur, kerge kaal ja suurepärane isolatsioonivõime. Nimetatud lühise katkestusvool on 25 kA, nimivool on vahemikus 630 A kuni 2000 A ja mehaaniline eluiga on üle 10 000 toimingu, mis vastab IEC 62271-100 standarditele, sobib siseruumides kasutatavatele jaotusseadmetele tööstus- ja elektrijaotusstsenaariumides.

11kv 25ka vcb vaakumpudeli katkestaja tööpõhimõte põhineb vaakumkaare kustutamisel: sulgemisel juhib liikuvat kontakti töömehhanism, et see puutub kokku staatilise kontaktiga, moodustades voolutee. Avamisel kontaktid eralduvad, et tekitada kaar, mis jahtub kiiresti ja kustub tänu madalale osakeste tihedusele vaakumis, kohese dielektrilise tugevuse taastumisega. Töö ajal neelab varjestussüsteem kaareenergiat, et vältida metalli aurude sadestumist, samas kui roostevabast terasest lõõts tagab kontaktliikumise ajal õhutiheduse, tagades toitesüsteemi stabiilse ja usaldusväärse töö.

Eelised:

Tugev katkestusvõime: katkestab usaldusväärselt 25 kA lühisvoolu, vastates IEC 62271-100 standarditele.

Kiire ja stabiilne: kaar kustub millisekundites; uuesti süütamist pole; dielektrilise taastumise kiirus on võrreldamatu.

Pikk eluiga ja madal hooldus: CuCr kontaktidel on vähe kulumist; mehaaniline eluiga ≥10 000 operatsiooni; peaaegu hooldusvaba.

Ohutu ja keskkonnasõbralik: puudub õli/gaas; plahvatus-/tuleoht puudub; kaar ei paljastata; madal müratase ja nullreostus.

Kompaktne ja töökindel: väike suurus, kerge kaal, hea kohanemisvõime siseruumides kasutatavate jaotusseadmetega; stabiilne jõudlus karmides tingimustes.

KKK

K: Kuidas paigaldada ja hooldada 11kv 25ka vcb vaakumpudeli katkestajat?

V: Esiteks, paigaldage VCB-sse vertikaalselt ja tagage töömehhanismiga kontsentrilisus.

Teiseks vältige mehaanilist lööki ja hoidke paigaldamise ajal puhas / kuiv.

Lõpuks pole sisemist hooldust vaja; asendada, kui kontakti kulumine ületab piiri (≤3 mm).

Kontrollige regulaarselt isolatsiooni ja tihedust; järgige tootja katsetsükleid.

K: Kas see ühildub 12 kV toitesüsteemidega?

V: Jah, see on täielikult ühilduv. Nimipinge on 11 kV, mis on loodud sobima 12 kV toitejaotussüsteemiga, mis vastab enamiku keskpinge stsenaariumide tegelikele rakendusvajadustele.

K: Millist kontaktmaterjali kasutatakse ja millised on selle eelised?

V: See kasutab CuCr50 sulamist kontakte, mille eelisteks on madal kulumine, tugev kaarekindlus ja pikk kasutusiga, tagades stabiilse katkestusvõime isegi 25 kA lühisvoolu all.

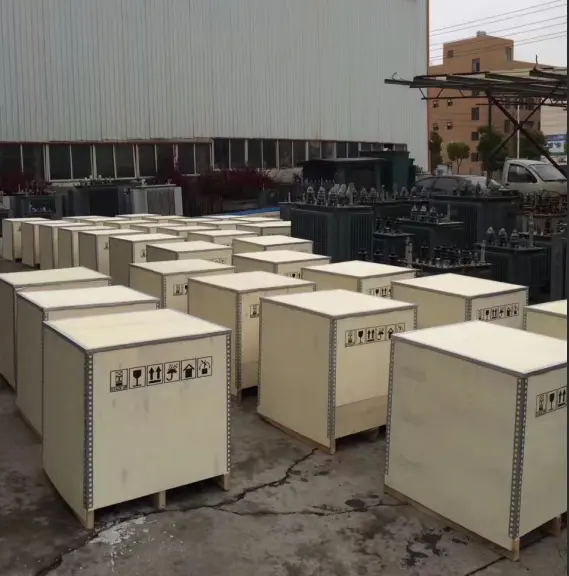

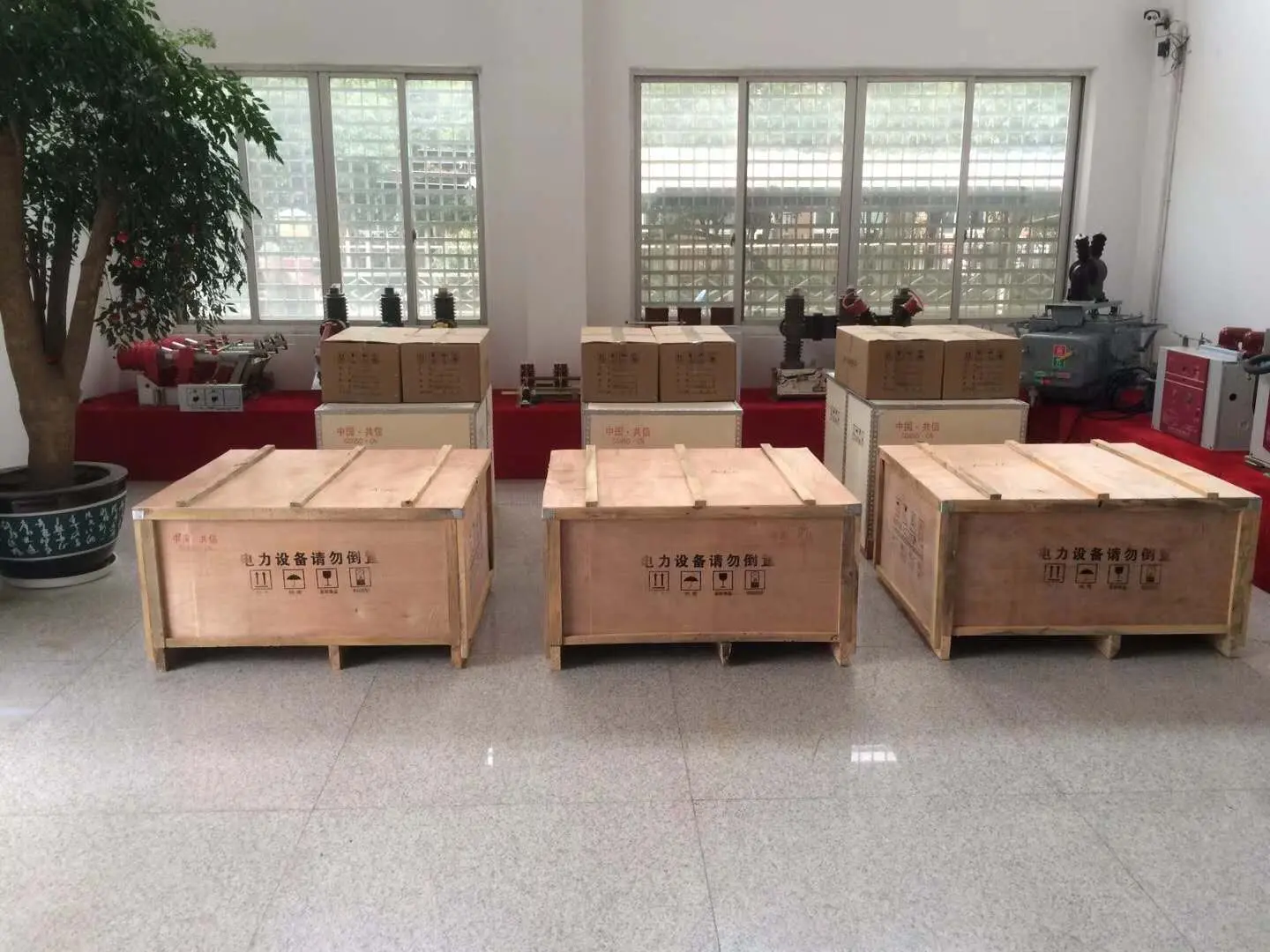

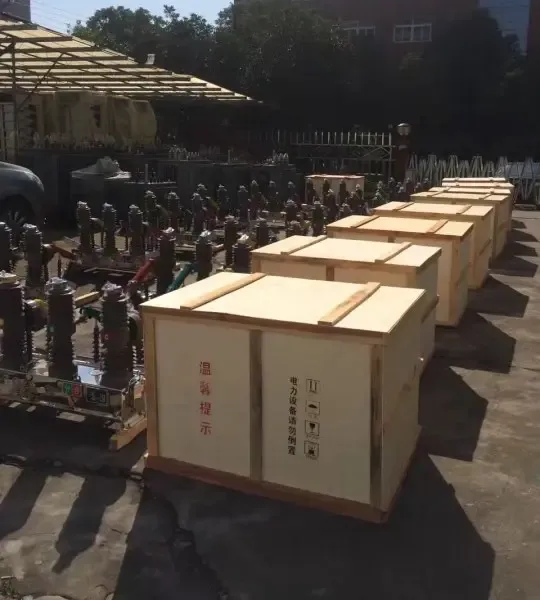

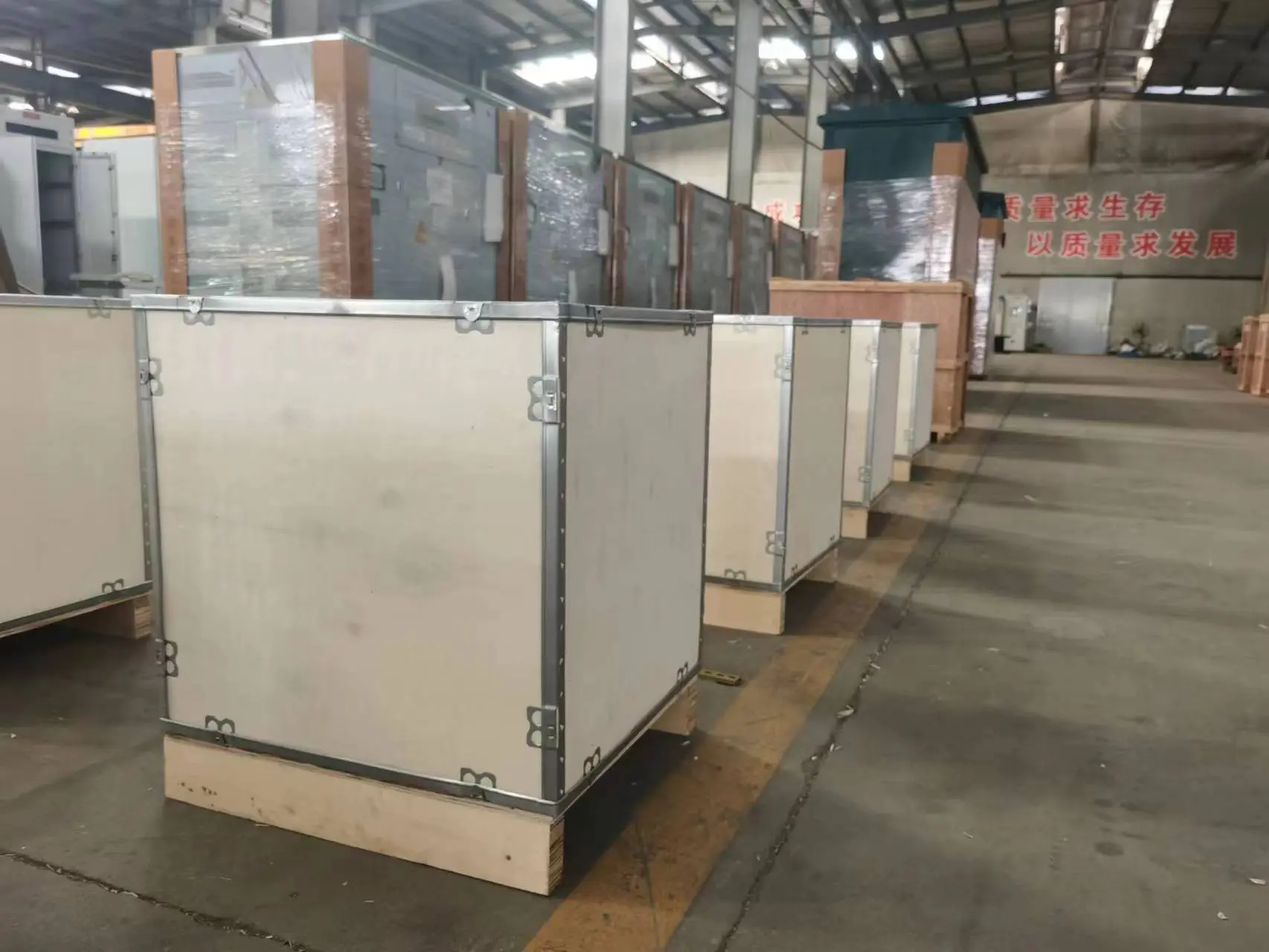

Toodete pakkimine ja saatmine:
