Kolmefaasiline S11 35kv 1000kva koormusjõutrafol

Kolmefaasiline s11 35kv 1000kva koormusjõutrafo on omamoodi energiasäästlik jaotusseade, mille on kavandanud ja valmistanud Wenzhou Xifa Electric Power Equipment Co., Ltd. rangelt kooskõlas riiklike standarditega GB/T 6451 ja GB 1094. See toode on projekteeritud ja toodetud kõrgtehnoloogia abil. Kolmefaasiline s11 35kv 1000kva koormusjõutrafo iseloomustab mõistlikku struktuuri, stabiilset jõudlust, usaldusväärset tööd ja märkimisväärset energiasäästuefekti. Laialdaselt kasutatav linna- ja maapiirkondade tööstus- ja põllumajandusvõrkudes, kaevandusettevõtetes ning väikestes ja keskmise suurusega alajaamades.

Saada päring

Tootekirjeldus

Kolmefaasiline s11 35kv 1000kva koormusjõutrafo vastab IEC ja GB standardite standarditele. Selle toote koormuseta pinge reguleerimise vahemik on 35±3*2,5% kV ja 38,5±3*2,5% kV. Väljundpinge stabiilsuse tagamiseks saab seda pinge reguleerimise vahemikus käsitsi, elektriliselt või automaatselt reguleerida primaarpoolel oleva koormuseta pinge reguleerimise lüliti abil. Trafode puhul, mille võimsus on üle 6300 kVA 35 kV tasemel, suurendab volditud plaadiga õlipaakide kasutamine oluliselt õlipaagi mehaanilist tugevust, vähendab keevisõmblusi, parandab trafo välimuse kvaliteeti ja annab head majanduslikku kasu.

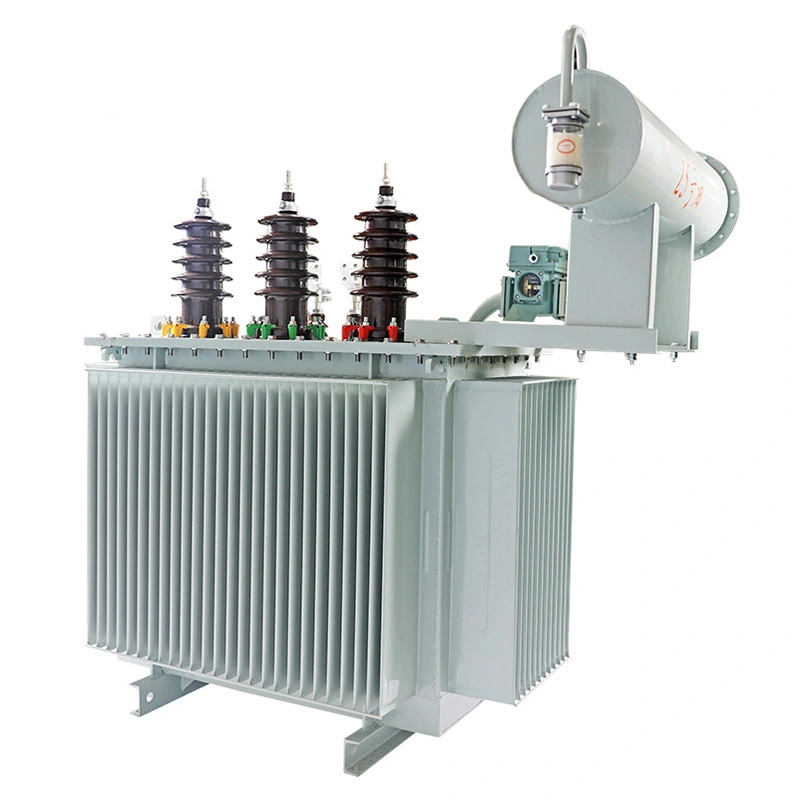

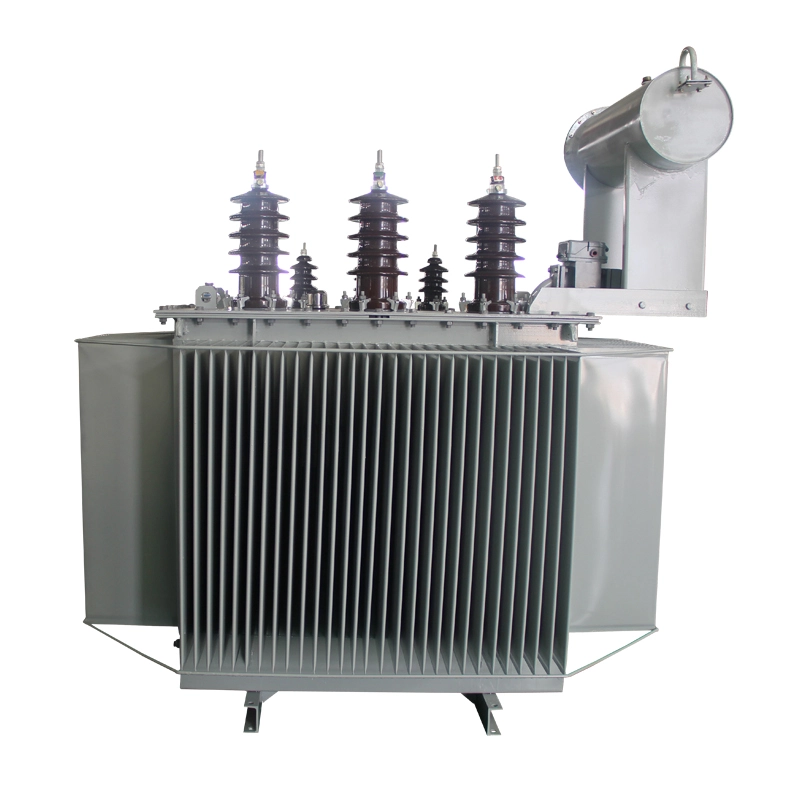

Three Phase S11 35kv 1000kva On Load Power Transformer

Tehniline parameeter:

Toote nimi	Kolmefaasiline s11 35kv 1000kva koormusjõutrafol
Nimivõimsus	1000 kVA
Nimipinge (HV pool)	35 kV / 38,5 kV
Nimipinge (LV pool)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (kohandatav)
Vektorrühm	Yd11 (HV Star / LV Delta, soovitatav) Yyn0 (valikuline 400 V LV jaoks)
Nimisagedus	50 Hz
Koormatuse kaotus	≤1,15 kW (GB/T 6451 kohta)
Koormuskadu (75 ℃ juures)	≤11,46 – 11,54 kW
Tühjendusvool	≤0,9% – 1,8% (standardväärtus ≤0,9%)
Lühistakistus	6,5% (standardväärtus)
Isolatsiooniklass	A-klass (õliga sukeldatud)
Jahutusmeetod	ONAN (Oil Natural Air Natural / Isejahutusega)
Kaitsekraad	IP20, IP23 (väliskorpus on valikuline)

Omadused:

1. Energiatarve on madal ja energiasäästuefekt on märkimisväärne. Märkimisväärne on see, et tühikoormuse kadu on oluliselt vähenenud, olles keskmiselt umbes 25% madalam kui riiklikul standardil GB/T6451.

2. Südamik on valmistatud kvaliteetsest külmvaltsitud räniterasest. Kodumaine ristlõikeliin tagab, et lõikejäljed on alla 0,02 mm. Kogu protsessil on täiskaldliigendid, mulgustamine ja ikkede kattumine puudub. Südamikusambad on virnastatud ja omavahel ühendatud, moodustades kompaktse, tasase ja kindla terviku. See vähendab tõhusalt trafo koormuseta kadu, koormuseta voolu ja müra.

3. Kolmefaasilised s11 35kv 1000kva koormusjõutrafo mähised on valmistatud kõrge puhtusastmega hapnikuvabast vasest, mis vähendab tõhusalt vase kadu. Mähispatjade ja tugilattide nurgad on ümarad, mille tulemuseks on ühtlane elektriväli ja suurem töökindlus. Sisemähise tugi on tugevdatud, et suurendada selle stabiilsust ning vältida ebastabiilsust ja deformatsiooni.

4. Paagi sein on valmistatud ühest terasplaadist. See on vormitud lainepapist konstruktsiooniks suure pressmasina abil, mis vähendab keevisõmbluste arvu, suurendab mehaanilist tugevust, laiendab soojuse neeldumisala, parandab soojuse hajumise efekti ja samal ajal väldib gofreeritud paagi sein helilainete tasapinnalist peegeldust, vähendades seeläbi müra. Kolmefaasiline s11 35kv 1000kva koormusjõutrafo tervikuna on ilus ja lihtne.

5. Kasutusele võetakse kapslitüüpi õlimahuti, mis aeglustab tõhusalt trafoõli vananemisprotsessi; osuti tüüpi õlitaseme näidik võib ära hoida vale õlitaseme ilmnemist ja lahendada trafoõli valguse põhjustatud vananemise probleemi; gaasirelee koos gaasikogumisseadmega on mugav hoolduseks ja kasutamiseks.

6. Kolmefaasilise s11 35kv 1000kva tihendusosale tehakse koormusjõutrafo õlipaagil spetsiaalne töötlus ja kogu paagi korpus pihustatakse värviga, et eemaldada töötlemisel tekkivad teravad nurgad, räbu ja keevitusräbu ning parandada värvi nakkumist.
