Paigaldatud trafo 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd on peamiselt trafode tootmisega tegelev ettevõte. See on loonud professionaalse tehnilise meeskonna ja kvalifitseeritud töötajad. Aluskinnitusega trafo 100 kva 13,8 kv projekteeriti ja arendati kõrgtehnoloogia ja kvaliteetsete materjalide abil. See on läbinud erinevad tüübikatsetuste aruanded ja vastab rahvusvahelistele standarditele nagu IEC. See trafo võib pakkuda teile pikka aega ohutut ja usaldusväärset teenust ning rahuldada teie majanduslikke ja tõhusaid nõudeid, vähendades kadusid.

Saada päring

Tootekirjeldus

Selle polsterdatud trafo nimivõimsust 100 kva 13,8 kv jahutab ONAN. Primaarpinge on 13,8 kV ja kraani vahemik ±2*2,5% (NLTC). Sekundaarpinget saab kohandada ja valida. Nad moodustavad Dyn11 vektorrühma.

Disainitud täiustatud tehnoloogiaga ning kasutab kvaliteetseid materjale ja komponente, tagades seega paigaldatud trafo 100 kva 13,8 kv usaldusväärse kvaliteedi ja pika tööaja. Seadmed on hoolikalt valmistatud suure läbilaskvusega orienteeritud räniterasest lehtedest, kõrge puhtusega juhtivatest mähistest, vananemiskindlatest isolatsioonimaterjalidest ja vastupidavatest suletud komponentidest. Põhikomponentide kvaliteeti kontrollitakse rangelt, et tagada kogu masina stabiilsus allikast.

Suurepärase vastupidavusega elektrilöögile ja niiskuse korrosioonile on 100 kva 13,8 kv polsterdatud trafo suurepärased isolatsiooniomadused. See suudab kohaneda erinevate välistingimustega. Töötamise ajal on sellel madal vibratsioon ja madal müratase ning tühikoormuse kadu ja koormuse kadu on hästi kontrollitud, mille tulemuseks on hea energiasääst ja tarbimise vähendamine.

Paigaldatud trafo 100 kva 13,8 kv mehaaniline struktuur on stabiilne ja töökindel ning tihenduskaitse vastab standarditele. See hoiab tõhusalt ära õlilekkeprobleemid ning ühendab endas kaitse- ja ohutusfunktsioonid.

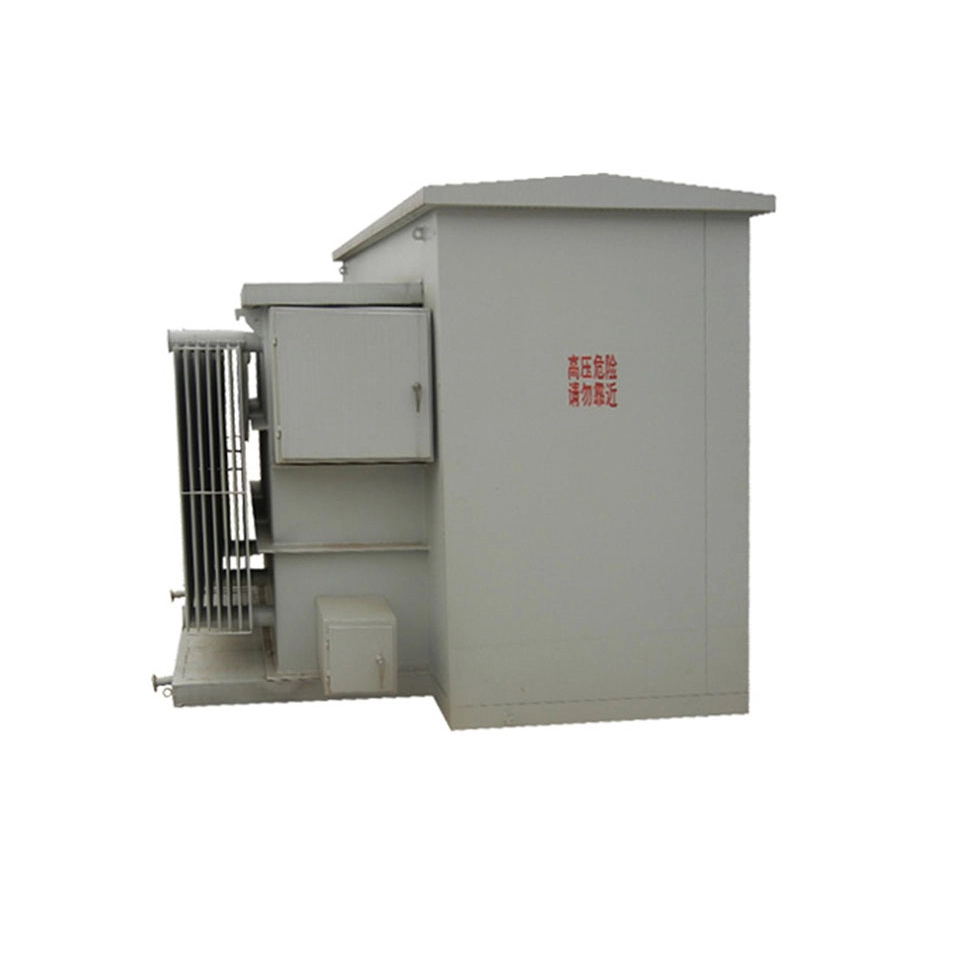

Padmounted Transformer 100 Kva 13 8 Kv

Tehniline parameeter:

Toote nimi	polsterdatud trafo 100 kva 13,8 kv
Jahutusmeetod	ONAN
Primaarpinge (HV).	13,8 kV
Sekundaarne (LV) pinge	120/240 V / 480 V / 600 V
Takistus	1,5% kuni 4%
Mõõtmed	1200 x 965 x 910 mm
Koormuse kaotus puudub	≤280 W
Koormuse kaotus	≤1010 W
Puudutage valikut Changer Range	±2 × 2,5%
Pinge reguleerimise määr	≤3%
Isolatsiooniklass	HV: 17 kV, LV: 1,2 kV

Töötava trafo 100 kva 13,8 kv puhul oletame, et trafo madalpingepoolses väljundis tekib kolmefaasiline metallist lühis, kuid kõrgepinge poolkaitse pole läbi põlenud ja ka ülesvoolu alajaama 13,8 kV väljalaskekaitselüliti pole rakendunud. mis on selle nähtuse võimalikud põhjused?

Kontrollige mõnda järgmistest olukordadest.

1. Kas kaitsme nimivool on liiga suur, kas kaitse on vananenud, kuid pole katki või on kaitsme ja koormuslüliti ühendusmehhanism kinni jäänud.

2. Kas ülesvoolu kaitselüliti liigvoolukaitse seadistus on liiga kõrgeks seatud ja lühisvoolu väärtus täpselt kaitsesurnud tsoonis.

3. Paigaldatud trafo 100 kva 13,8 kv sisemised vead võivad esineda. Trafol endal oli juba pöördevaheline lühis või südamiku rike, mille tulemusena piirdus lühisevool suhteliselt madala väärtusega (kuid siiski palju kõrgemale kui nimivool), mis ei ole piisav kaitsme koheseks sulatamiseks, kuid on piisav pideva kuumutamise tekitamiseks.

4. Kontrollige, kas see polsterdatud trafo 100 kva 13,8 kv on ühendatud Dyn11 või Yyn0. Kui madalpinge poolel tekib kolmefaasiline lühis, siis kas kõrgepinge poolel tekib olukord, kus rikkeväliste faaside vool ei tõuse oluliselt, takistades sellega ülesvoolu nulljärjestuse või negatiivse järjestuse kaitse aktiveerumist.
