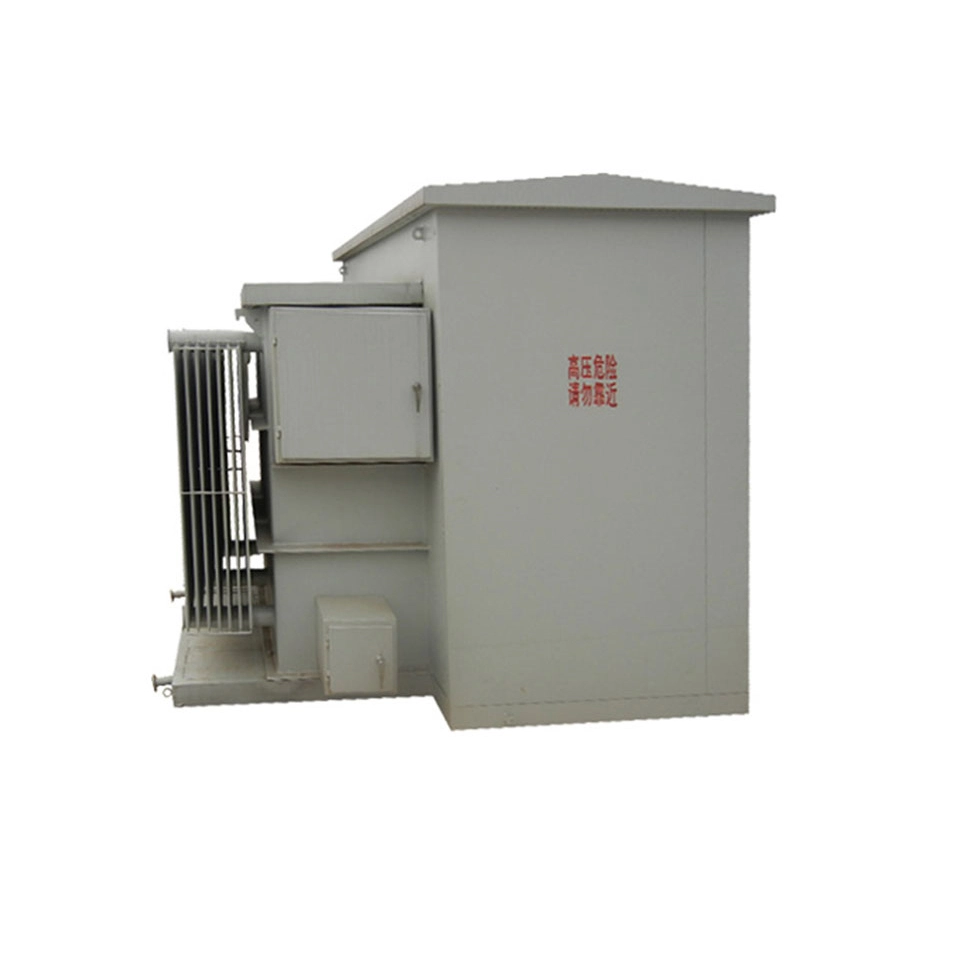

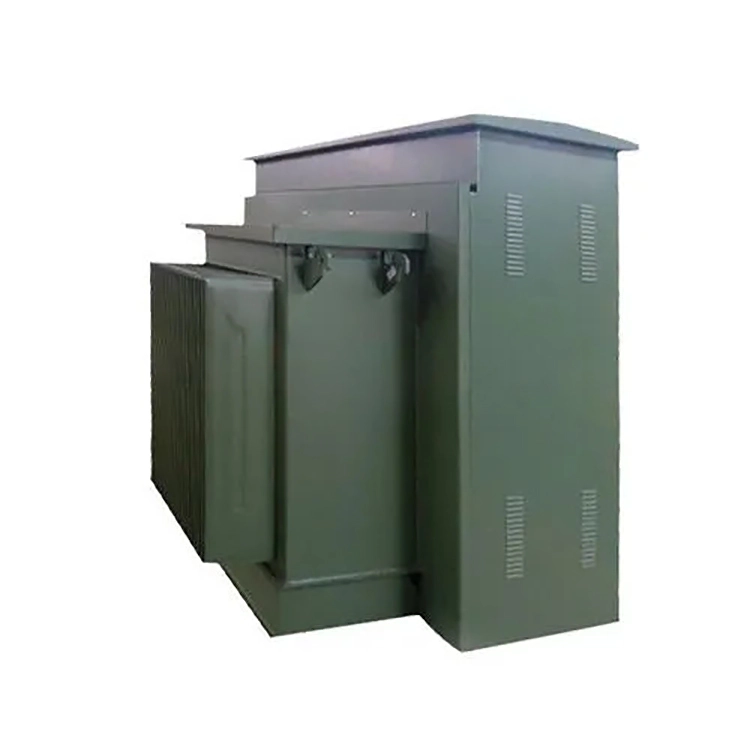

33 0,4kv 1250kva ühefaasiline padjakinnitusega trafo

33 0,4kv 1250kva ühefaasiline padjakinnitusega trafo on tipptasemel lahendus, mis on spetsiaalselt loodud suurte maa-aluste elektrisüsteemide jaoks. Sellel on turvaline ja ilmastikukindel korpus ning täiustatud elektrilise kontaktita või pinge all oleva kontakti konfiguratsiooniga, mis maksimeerib töötajate turvalisust ja hoiab ära avalikes kohtades võltsimise. See 33 0,4kv 1250kva ühefaasiline padjandiga trafo vastab ANSI, IEEE standarditele ja energiatõhususe nõuetele ning suudab muundada maksimaalselt 33kV primaarpinge paindlikeks sekundaarpingeteks, pakkudes suurepärast lühisekaitset ja vaikset tööd suurtes elamu- ja ärirakendustes.

Tehniline parameeter:

Miks kasutatakse selles 33 0,4kv 1250kva ühefaasilise padjandiga traforakenduses madalpinge poolel tavaliselt 0,4kV muude pingetasemete asemel?

400 V (kolmfaasiline) / 230 V (ühefaasiline) on tavalised pingetasemed IEC standardsetes madalpinge elektrijaotussüsteemides ning neid kasutatakse laialdaselt elamutes, kaubanduses ja kergetööstuses. Seadmed, nagu madalpinge lülituskapid, kaitselülitid ja kaablid, on küpsed ja neil on kõrge kulutasuvus 400 V tasemel. Ühefaasiline 230 V võib anda toite otse tavalistele valgustustele, pistikupesadele ja kodumasinatele, ilma et oleks vaja täiendavat pinget vähendada.

0,4 kV saab tavaliselt elamu- või äripiirkonnas edastada 200–500 meetri kaugusele (rahuldades normaalse pingelangusega ≤5%). 1250 kVA kasutatakse sageli suuremates koormuspunktides, nagu kaubanduskeskused, ülikoolilinnakud, meditsiinikeskused, kusjuures trafo asub koormuskeskuse lähedal. Piisab 0,4kV ja kõrgemat pinget pole vaja.

Kui kolme sellist 33 0,4kv 1250kva ühefaasilist padjandiga trafot kasutatakse kolmefaasilise rühma moodustamiseks (koguvõimsus 3750kVA), võrreldes ühe sama võimsusega kolmefaasilise trafo kasutamisega. millised on peamised erinevused ja ettevaatusabinõud koormuse jaotuse, nullpunkti maanduse ja kaitsekonfiguratsiooni osas?

Kui kolmefaasilises konfiguratsioonis kasutatakse kolme 33 0,4 kv 1250 kva ühefaasilist polsterdatud trafot, on südamiku erinevus sama võimsusega ühefaasilisest trafost järgmine:

Koormuse jaotus peab olema rangelt tasakaalustatud; vastasel juhul põhjustab ülekoormus teatud faasis neutraalpunktis tõsise kõrvalekalde ja seda ei saa kompenseerida nagu kolmefaasilises trafos vastastikuse magnetvälja interaktsiooni kaudu.

Esiteks tuleb nullpunkti maanduseks kolme 33 0,4 kv 1250 kva ühefaasilise plaadiga trafo madalpinge nullpunktid väliselt ühendada ja seejärel ühes punktis maandada. Vastasel juhul võivad tekkida tsirkuleerivad voolud ja maanduspotentsiaalide erinevused. Seevastu kolmefaasiliste trafode neutraalpunktid juhitakse otse sisemiselt välja ning on lihtsad ja maanduskindlad.

Teiseks on kaitse seisukohalt iga 33 0,4 kv 1250 kva ühefaasilise padjaga monteeritud trafo, mis on ühefaasilises rühmas, kõrgepinge pool, mis on sõltumatult konfigureeritud kaitsmetega. Ühe faasi rikke korral võivad ülejäänud kaks faasi siiski olla võimelised toiteallikaks olema. Seetõttu tuleb lisada faasirikke häire ja madalpinge poole jaoks tuleb spetsiaalselt välja töötada nulljärjestuse kaitse. Seevastu kolmefaasilistel trafodel on tavaliselt ühtne väljalülitus ja kaitse koordineerimine on lihtsam.

Üldiselt on 33 0,4kv 1250kva ühefaasilise padjaga paigaldatud trafode grupp paindlik laienemisel, mugav transportida, kuid sellel on keeruline kaitse, kõrgemad nõuded koormuse tasakaalule ning suurem kogukulu ja põrandapind. See sobib etapiviisiliseks ehitamiseks või stsenaariumide jaoks, mille põhikoormuseks on ühefaasiline koormus.
