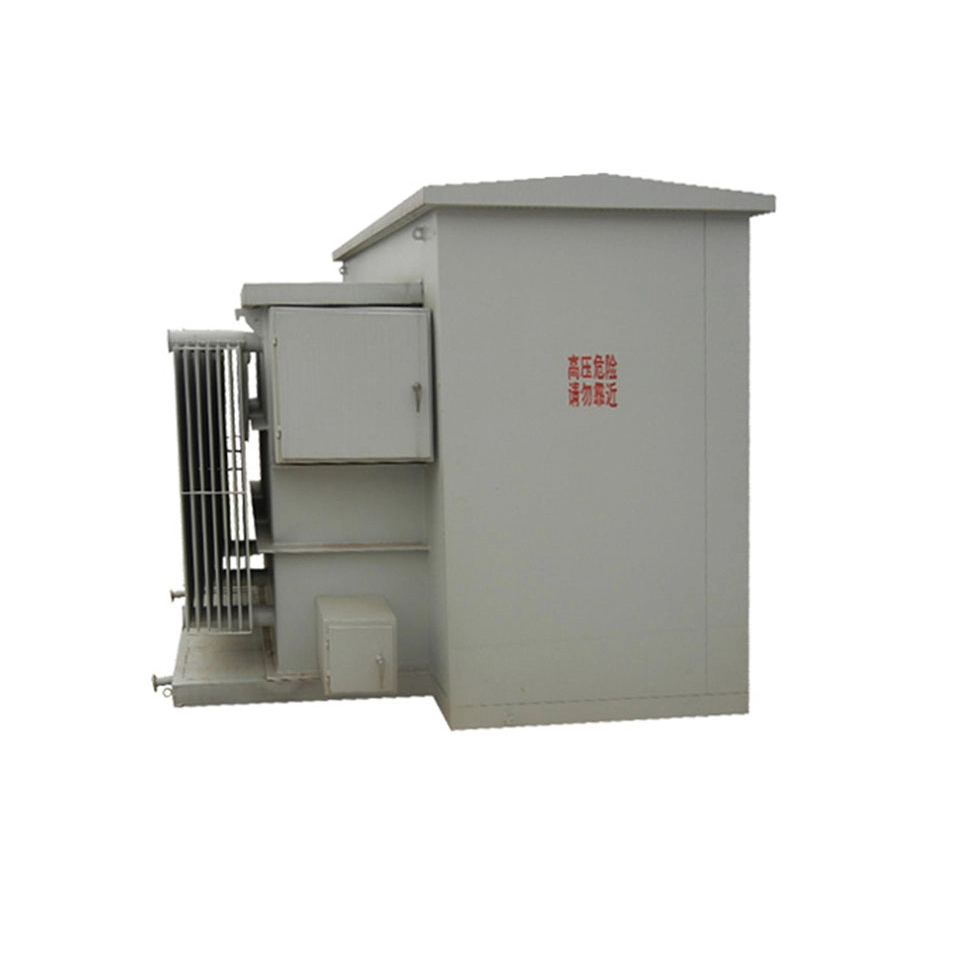

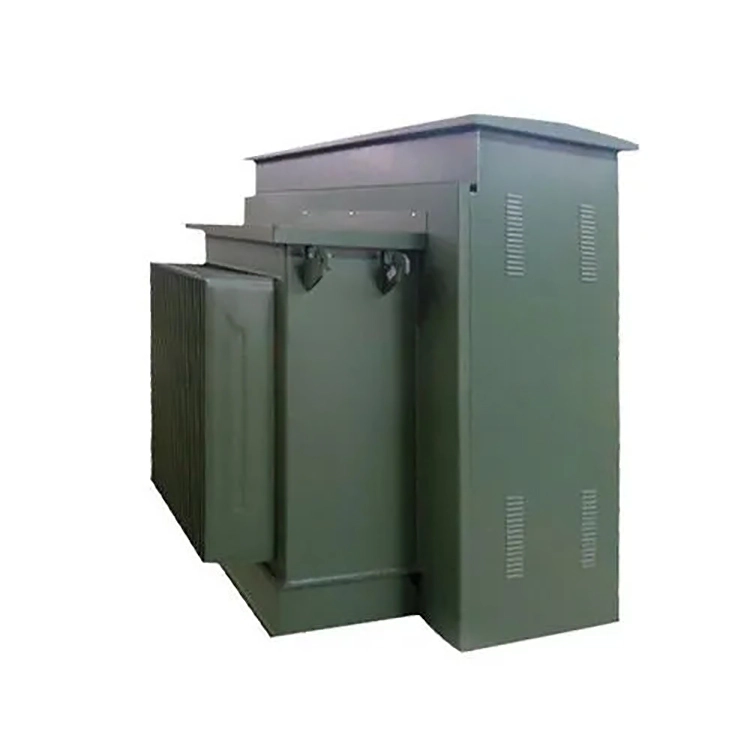

2,5 mva mineraalõlipadjale paigaldatav jõutrafo

Mineraalõli toimib isolatsiooni- ja jahutusvahendina ning on kõige traditsioonilisem ja küpsem isolatsioonivedeliku valik jõutrafode tööstuses. Seega on 2,5 mva mineraalõlipadjaga monteeritud jõutrafol suurepärane elektriisolatsioonivõime, hea soojusjuhtivus ja kulutasuvuse eelised. Võrreldes alternatiivsete isolatsioonivedelikega, nagu looduslikud estrid, on mineraalõlil küll madalam süttimispunkt, kuid sellel on parem voolavus madalatel temperatuuridel ja töökindlus töötamise ajal külmades piirkondades suurem.

Pistikutrafo toetab kahte tüüpi sissetulevaid liine: Esimene on rõngasvõrgu fiider, mis on varustatud kahe primaarsete pukside komplektiga (kokku 6, nii sissetulevate kui ka väljuvate liinide jaoks) ja sisemise nelja asendiga koormuslülitiga. See võib ühendada trafo järjestikku ringvõrgu ahelaga, võimaldades tõrke isoleerimist ja katkematut hooldust. Selle konfiguratsiooni jaoks on tavaliselt soovitatav kasutada 2,5 mva mineraalõlipadjaga monteeritud toitetrafot. Radiaalne söötja tüüp on varustatud ainult ühe primaarse puksiga ja tagab üheliinilise toiteallika madalama hinnaga, kuid vastavalt väiksema töökindlusega.

Lühise impedants on trafo oluline parameeter, mis mõjutab otseselt süsteemi lühise voolu taset ja pinge reguleerimise kiirust. Padjakinnitusega jõutrafo tüüpiline impedantsi väärtus on 5,0% kuni 7,5% ja kavandatud sihtväärtus on tavaliselt seatud 5,75%. Takistus 5,75% tähendab, et kui sekundaarküljel tekib kolmefaasiline lühis, on lühise vool ligikaudu 1/0,0575 nimivoolust, mis on ligikaudu 17,4 korda suurem nimivoolust. Võttes näiteks 400 V madalpinge poole, on nimivool ligikaudu 3608 A ja lühisvool ligikaudu 62,8 kA, mis jääb keskpinge lülitusseadmestiku taluvuse piiresse.

Täiskoormuse ajal on pingelangus ligikaudu 5,75%, mis on vastuvõetav üldiste tööstuslike koormuste korral. Vastavalt standardile IEC 60076 on 2,5 mva mineraalõlipadjaga monteeritud jõutrafol lühisvõime, mis talub termilisi mõjusid ja dünaamilisi stabiilsusefekte.

Tehniline parameeter:

K: Miks on 2,5 mva mineraalõlipadjaga monteeritud jõutrafo puhul ikkagi vaja pöörata tähelepanu selle tühimikukadudele, kui see töötab pikka aega väikese koormuse või koormuseta tingimustes?

V: Kuna koormuseta kadu koosneb peamiselt kahest osast: esiteks, hüstereesikadu: energiakadu, mis tekib, kui raudsüdamikut korduvalt magnetiseeritakse vahelduvas magnetväljas. Teiseks, pöörisvoolukadu: soojuskadu, mis on põhjustatud raudsüdamikus vahelduva magnetvälja poolt indutseeritud ringvoolust.

Isegi kui toitetrafo sekundaarne külg on täielikult avatud vooluringis või koormamata, tarbib selle primaarpool siiski konstantse koguse koormuseta kadu. Ja koormuseta kaotus põhjustab mõõdetavaid ja pidevalt akumuleeruvaid elektriarveid. Stsenaariumide puhul, mille tööaeg on üle 3000 tunni, tuleks mudeli valimisel eelistada neid, mille koormuseta kaod on väiksemad (nt kõrge magnetjuhtivusega räniterasest lehtede või amorfse sulami südamike kasutamine). Isegi kui esialgne hankekulu tõuseb 15–20%, saab vahe kahe aasta jooksul elektrikulude kokkuhoiu kaudu tagasi.
