Ühendus Dyn11 Pad Mounted Transformer 2000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd on professionaalne trafotootja, kes keskendub kõrge- ja madalpingetrafode tootmisele ja tootmisele. Meie toodete hulka kuuluvad õliga sukeldatud jaotustrafod, epoksükuivtüüpi trafod ja tööstuslikud eritrafod. Ühendus dyn11 padjale paigaldatav trafo 2000kva on toode, mis on energiasäästlik, tõhus ja suurepärase isolatsioonivõimega. See vastab mitme riikliku sertifikaadi nõuetele ning suudab pakkuda kvaliteetseid toiteseadmeid ja tugiteenuseid välismaiste elektriprojektide, tööstusrajatiste ning elektrienergia ülekande- ja jaotusprojektide jaoks.

Saada päring

Tootekirjeldus

Ühendus dyn11 padjaga paigaldatav trafo 2000kva on kolmefaasiline õliga sukeldatud jaotustrafo, millel on padjakinnitusega korpus. Seda saab paigaldada otse välispinnale ja seda kasutatakse laialdaselt tööstusparkides, ärikompleksides ja linnajaotusvõrkudes jne.

Põhitunnus peitub vektorrühmas Dyn11, kõrgepinge pool on ühendatud kolmnurgaga (D), madalpinge pool on ühendatud tärniga (Y), mille neutraalpunkt on isoleeritud, ja madalpinge külgpinge faas jääb kõrgepinge poole omast maha 30° võrra. See ühendusmeetod annab ainulaadsed eelised mitme trafo paralleeltöös ja nulljärjestuse voolu summutamisel.

Neutraalse punkti maandusega tähtühenduse töötingimustes moodustab mittelineaarsete koormuste (nt sagedusmuundurid, LED-juhtivad toiteallikad, UPS-i esiotsa alaldid) tekitatud kolmas harmooniline vool kolmnurga mähises suletud ahela. Spetsiifiline mehhanism on järgmine: Kolmandad harmoonilised voolud on ajafaasis üksteisega faasis ja ei saa välja voolata läbi tähepoolse neutraalse joone, vaid võivad ringelda kolmnurga mähises ja hajutada oma energiat soojuse kujul.

Mõõdetud andmed näitavad, et dyn11-padjale paigaldatav trafo 2000kva võib vähendada kolmanda harmoonilise moonutuse määra madalpinge poolel ligikaudu 60% kuni 80%, puhastades seeläbi tõhusalt madalpinge siini pinge lainekuju ja pikendades järgneva täppiselektroonika seadme kasutusiga.

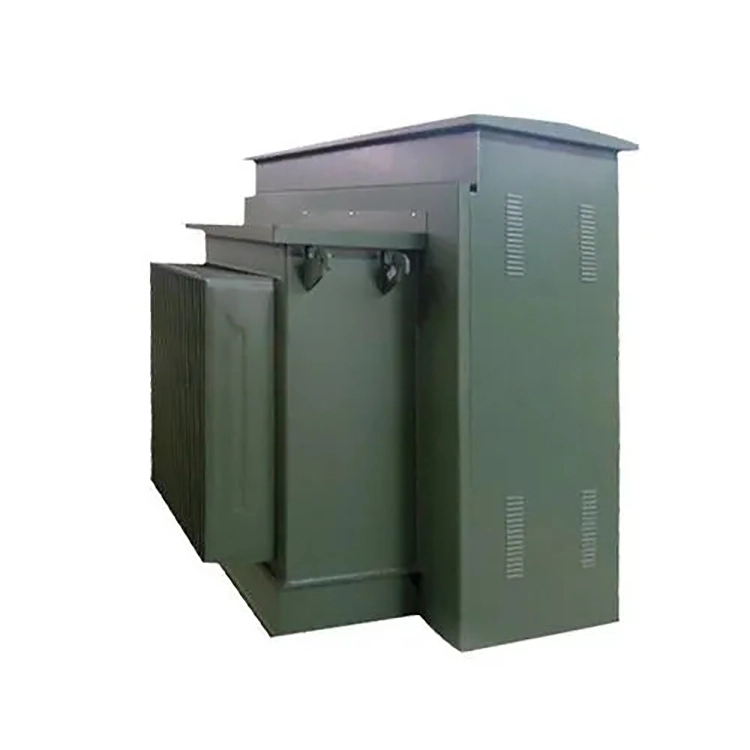

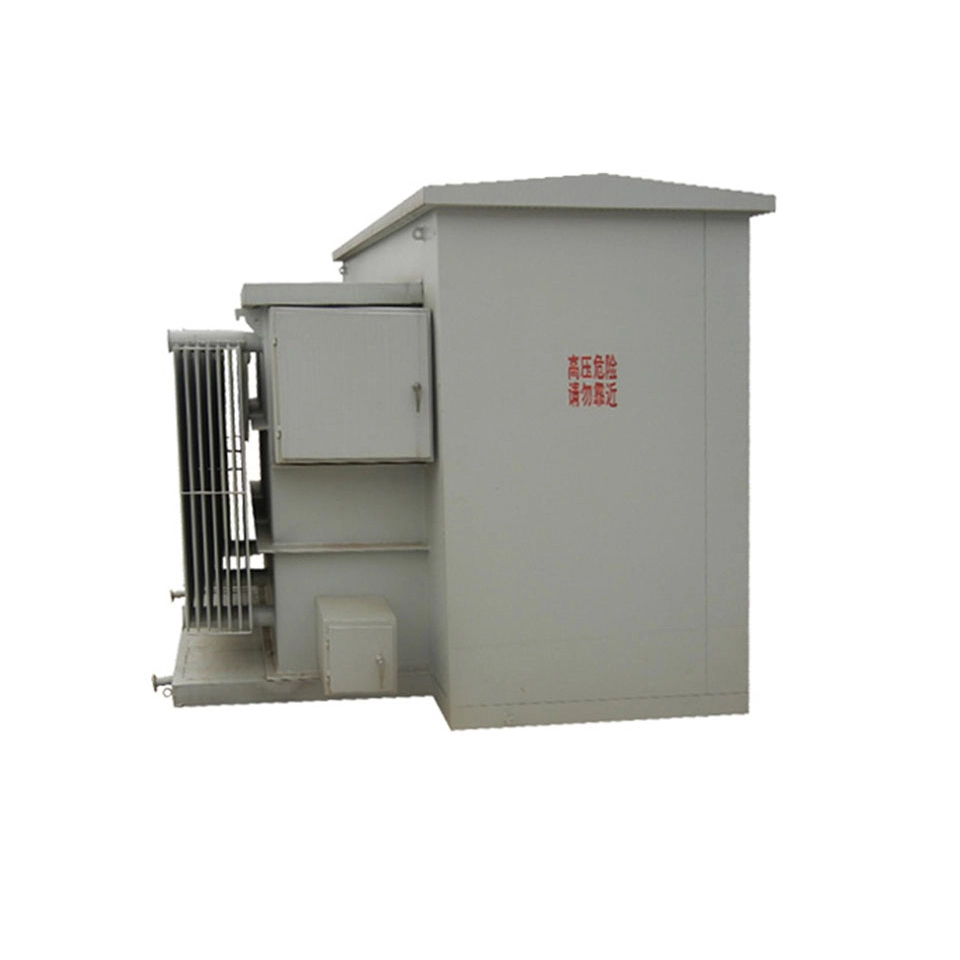

Connection Dyn11 Pad Mounted Transformer 2000kva

Tehniline parameeter:

Toote nimi:	Ühendus dyn11 pad monteeritud trafo 2000kva
Faasi number:	3 faas,
Sagedus:	50/60 Hz
Ühenduse sümbol:	Dyn11
HV pinge:	11 kV / 12 kV / 20 kV / 33 kV
LV pinge:	0,415 kV / 0,433 kV / 0,690 kV
Puudutusvahemik:	±2 × 2,5% või ±5%
Jahutusklass:	ONAN / ONAF
Koormuskadu puudub:	≤ 1800 W
Koormuskadu:	≤ 16000 W

K: Miks tuleb 2000kva ühendusplaadiga dyn11 trafo puhul erilist tähelepanu pöörata selle neutraalpunkti ja maanduse järjepidevuse esilekutsumisele, selle asemel, et järgida vahetult väikese võimsusega trafode kogemust?

V: Ühenduse dyn11-padjale paigaldatava trafo 2000kva madalpinge nimivool on lähenenud 3000A-le (näiteks 400V), mis on palju suurem kui tavaliste väikese võimsusega seadmete puhul. Kuigi Dyn11 ühendus suudab isoleerida kõrgepinge poole nulljärjestuse voolu, peab madalpinge poolne neutraalpunkt taluma ülisuurt tasakaalustamata voolu. Näiteks suure hulga ühefaasiliste valgustus- või juhtimisahelate toite andmisel võib nullvool ulatuda üle 50% faasivoolust.

Kui projektis võetakse pimesi kasutusele alla 1000 kVA trafode praktika, põhjustab peenemate nullsiinide kasutamine või ainult ühele maanduslülile lootmine nullpunkti ülekuumenemise, ühendusklemmide sulamise ja isegi tugeva neutraalpunkti nihke, põletades läbi suure hulga ühefaasilisi seadmeid.

Seetõttu on tellimuse vormistamisel vaja selgelt määratleda nõue: nulli siini ristlõikepindala ei tohi olla väiksem kui 70% faasiliinist (soovitav on olla sama ristlõikega) ning varustada tuleb eemaldatav maanduslüli plaat ja nullpunkti ülekoormuse jälgimise seade. Seda punkti ignoreerides võib ühendusplaadile dyn11 paigaldatud trafo 2000kva saada poole aasta jooksul pärast töötamist neutraalpunkti läbipõlemise õnnetuse, samas kui rutiinsed tehasekatsetused ei suuda seda varjatud ohtu paljastada.
