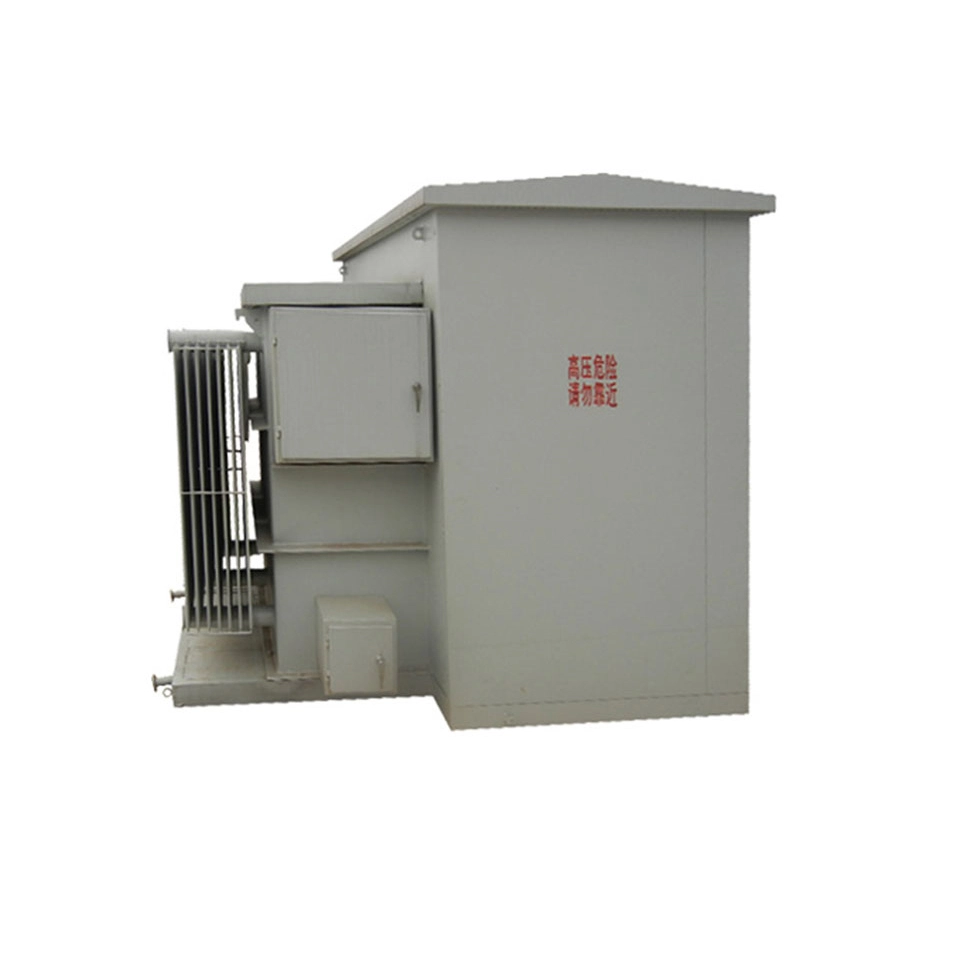

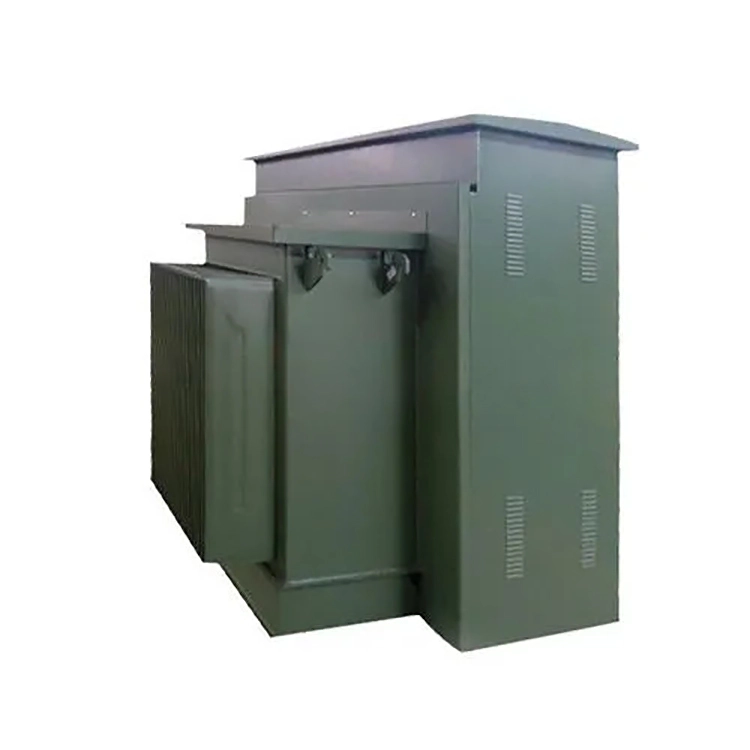

Õliga täidetud padjakinnitusega trafo 1000kva

Õliga täidetud padjaga paigaldatav trafo 1000kva on kolmefaasiline jaotustrafo, mis on spetsiaalselt ette nähtud maapealseks välispaigalduseks nimivõimsusega 1000 kva. See paigaldatakse otse monteeritavale betoonvundamendile, mitte ei riputata või maetakse maa alla. Rauasüdamik ja mähised on täielikult sukeldatud isolatsiooniõlisse, kasutades elektriisolatsiooni ja soojusjuhtimise saavutamiseks õli kõrget dielektrilist tugevust ja soojuse hajumise omadusi.

Õliga täidetud polsterdatud trafo 1000kva kest on valmistatud gofreeritud õlipaagist ja soojuse hajumise pinda suurendatakse gofreeritud plaatide abil, saavutades ONAN jahutuse. Lainete elastsus võib absorbeerida temperatuurimuutustest põhjustatud isolatsiooniõli mahu suurenemist. Selle täielikult suletud struktuur tagab, et isoleerõli ei puutu kokku välisõhuga, vältides tõhusalt õli kvaliteedi halvenemist ja isolatsioonimaterjalide vananemist hapniku ja niiskuse sissetungimise tõttu.

Õliga täidetud padjakinnitusega trafo 1000kva kogu struktuur koosneb kolmest eraldi sektsioonist: kõrgepingeruum, madalpingeruum ja traforuum. Madalpingeruumi uks on varustatud kolmepunktilukuga. Kõrgepingeruumi ust saab avada alles pärast madalpingeruumi ukse avamist, et vältida pingelist tööd kõrgepinge poolel. Nii kõrgepinge kui ka madalpinge pool on varustatud NEMA maandusklemmidega.

Elektrilise ja kaitsekonfiguratsiooni osas toetab see õlitäidisega padjakinnitusega trafo 1000kva erinevaid ühendusgruppe, nagu Dyn11, Yyn0, mis sobivad erinevatele koormusomadustele. Kõrgepinge pool sisaldab kahekordset koormuslüliti ja kaitsme kaitset ning on varustatud rõhuvabastusventiili, õli temperatuuri ja õlitaseme jälgimisega. See vastab DOE 2016 energiatõhususe standardile, efektiivsusega ≥ 99,2%, ning on ohutu ja töökindel.

Tehniline parameeter

Tööstuspark kavatseb osta 1000kva õlitäidisega padjanditrafo, mis varustab peamiselt kolmefaasilisi asünkroonmootoreid, veepumpasid ja muid jõuseadmeid. Kolmefaasiline koormus on põhimõtteliselt tasakaalustatud, kuid kohapealne keskkond on palju tolmu ja trafo algne hankekulu peab olema suhteliselt madal. Kas ühendusrühma prioriteediks peaks olema Dyn11 või Yyn0? Miks?

Toimivuse võrdluse põhjal peaks eelistatud valik olema Dyn11 ühendusgrupp. Kolmefaasilise tasakaalustamatuse talumise osas võimaldab Dyn11 nullliini voolul jõuda üle 75% faasivoolust, samas kui Yyn0 piirab seda tavaliselt 25% täpsusega; harmoonilise summutuse osas võib Dyn11 kõrgepinge poolne kolmnurkühendus pakkuda tsirkulatsioonitee kolmandale harmoonilisele, vältides tõhusalt pinge lainekuju moonutusi, samas kui Yyn0 summutusvõime on suhteliselt keskmine; Ühefaasilise maandusvea voolu osas genereerib Dyn11 suurema rikkevoolu, mida on releekaitsel lihtsam usaldusväärselt tuvastada ja tegutseda, samas kui Yyn0 rikkevool on suhteliselt väiksem, muutes kaitse konfigureerimise keerulisemaks.

Üldiselt sobib Dyn11 rohkem stsenaariumide jaoks, mis hõlmavad kaasaegseid segakoormusi, nagu LED-valgustus, muutuva sagedusega kliimaseadmed ja laadimisvaiad, samas kui Yyn0 sobib ainult kolmefaasiliste rangelt tasakaalustatud puhasvõimsusega koormuste ja projektide jaoks, mis on väga tundlikud kulude suhtes. Seetõttu tuleks ilma eripiiranguteta õlitäidisega padjakinnitusega trafo 1000kva ühendusgruppi eelistada kui Dyn11.
