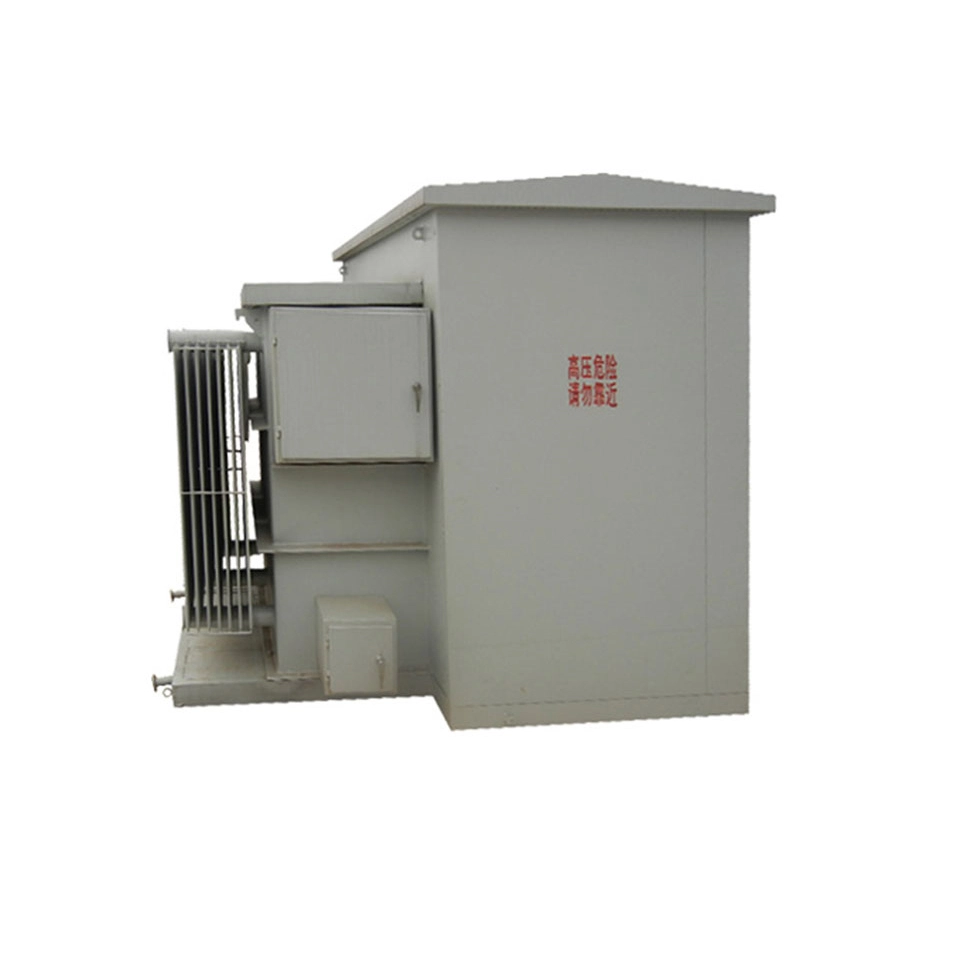

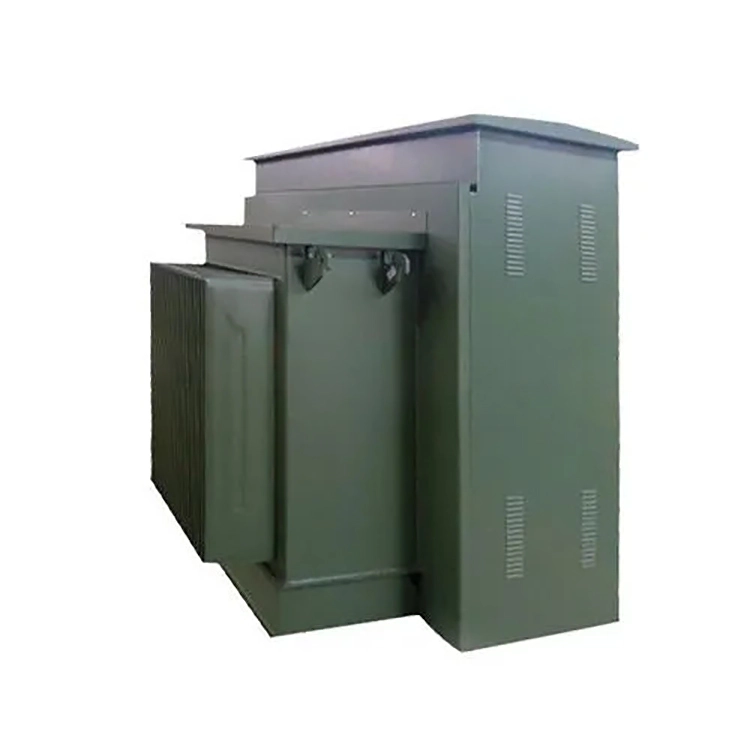

100 KVA 3-faasiline polsterdatud trafo

100 kva 3-faasiline padjaga monteeritud trafo on integreeritud välistingimustes toitejaotuskomplekt. Kapi sisemus on jagatud kolmeks sõltumatuks kambriks: kõrgepingekamber, trafokamber ja madalpingekamber.

See integreerib kõrgepinge lülitid, kaitsmed, piksepiirikud, peatrafo korpuse, madalpinge jaotuslülitid, arvestid ja erinevad kaitseseadmed. Üldplaneering on korralik ja kompaktne ning eraldi elektrijaotusruumi pole vaja ehitada.

Trafo standardne pinge spetsifikatsioon. See kasutab Dyn11 ühendusrühma ja töötab tööstuslikul sagedusel 50 hertsi. Kõrge- ja madalpinge nimivoolud on sobitatud vastavalt nõuetele. Trafo ülekande jõudlus on stabiilne ja usaldusväärne. 100 kva 3-faasilisel padjakinnitusega trafol on suurepärane soojuse hajutamise võime. Sellel on kaks jahutusvormi: õliga sukeldatud isejahutus ja kuivtüüpi õhkjahutus. Sellel on ka kaitsefunktsioonid tolmu ja vihma eest.

Töökadu on väike, töömüra väike ja see on varustatud mitmete ülekoormuse, lühise ja pikselöögi kaitsemehhanismidega. Sellel on tugev häiretevastane võime, see suudab pikka aega kohaneda keeruliste väliskeskkonna toimingutega, sellel on suurepärane toiteallika stabiilsus ning hilisem hooldus ja remont on suhteliselt lihtsad.

Tehniline spetsifikatsioon:

K: Miks on 100 kva 3-faasilise polsterdatud trafo puhul, kui see on paigaldatud välitingimustesse, eristada kahte konfiguratsiooni, nimelt "rõngasvõrgu feederi tüüp" ja "radiaaltoite tüüp"?

V: Kiirgussööturi konfiguratsioonis on trafo esmane külg ühendatud ainult ühe kaabliga ja sees pole koormuslülitit, mille tulemuseks on lihtne struktuur ja madalam hind. Selle meetodi saatuslikuks puuduseks on aga see, et kui 100 kva 3-faasiline polsterdatud trafo vajab hooldust või kaabli see osa rikkeid, tuleb kogu feederi toiteallikas välja lülitada, mistõttu kõik sama liini allkasutajad lülituvad täielikult välja. Toiteallika töökindlus sõltub täielikult ühe kanali järjepidevusest.

Rõngasvõrgu feederi konfiguratsiooni korral on 100 kva 3-faasilise padjandiga trafo primaarpool reserveeritud kahe sissetuleva liidese pordi ja sisseehitatud koormuslülitiga, mille saab ühendada ringvõrgu ahelaga järjestikku. Kui trafo ise tuleb tööst välja võtta või ühel küljel olev kaabel katki läheb, saab laadimislülitit kasutada 100 kva 3-faasilise polsterdatud trafo eraldamiseks ringvõrgust, säilitades samal ajal ringvõrgu põhimagistraalliini järjepidevuse, võimaldades teistele kasutajatele toidet teisel pool kaablit jätkata, jättes sellega ainult plaanitud hoolduse katkestamata. vigase sektsiooni isoleerimine ilma elektrikatkestusala laiendamata. Kuigi see konfiguratsioon lisab ühe primaarse külglüliti varustuse ja teise sissetuleva läbiviigu, suureneb kulu ligikaudu 15% kuni 20%, kuid see parandab oluliselt jaotussüsteemi võimsuse kättesaadavuse näitajaid.

Varustus

Toote üksikasjad

Rõnga tüüp

Terminali tüüp

Trafo kere

Toode on töötlemisel

Testikeskus

Kerimise töötuba
