480 V 400 A 3 faasi lahtiühendamislüliti

Wenzhou XiFa Electric Power Equipment Co., Ltd on eksperttehas, mis toodab 480 V 400 amprise 3-faasilist lahtiühendamislülitit. Lühikese tarneaja viivituseta tagamiseks on Wenzhou XiFa Electric Power Equipment Co., Ltd-l laos 400 amprise 3-faasilise eralduslüliti laos. Suuremahulised tellimused tuleb ette valmistada 7-15 tööpäeva jooksul alates tellimuse vormistamisest. Samal ajal sai Wenzhou XiFa Electric Power Equipment Co., Ltd kohandada 400 amprise 3-faasilise eralduslülitit vastavalt klientide vajadustele, nagu pingetase, kasutuskeskkond jne.

Saada päring

Tootekirjeldus

480 V 400 amprine 3 faasi lahutuslüliti peab kandma sulgemisasendis kolmefaasilist vahelduvvoolu 400 amprit nimivoolu. Sellel on lihtne ja kompaktne konstruktsioon, mida kasutatakse laialdaselt kompaktsetes alajaamades ja elektripaneelides. 480v 400 amprise 3-faasilise eralduslüliti peamine omadus on kaarkustutusvõime puudumine ja koormuseta töö.

480v 400 amprine 3-faasiline lahtiühendamislüliti tagab nähtava ja usaldusväärse lahtiühendamise, et tagada kasutaja kaitse hoolduse ajal. 480v 400 amprise 3-faasilise eralduslüliti funktsioon on voolu katkestamine koormuseta keskkonnas. See tähendab, et 480 V 400 amprine 3-faasiline lahutuslüliti peab sulguma enne kaitselülitit ja rakenduma pärast elektrijaotussüsteemi kaitselülitit.

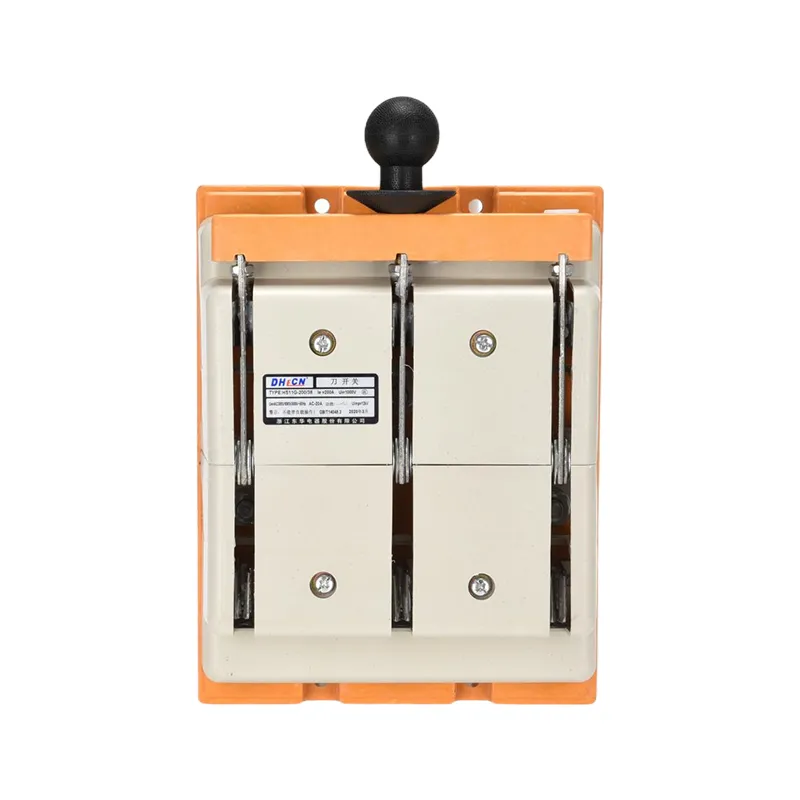

480v 400 Amp 3 Phase Disconnect Switch

Tootmisparameeter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektriline tugevus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Töövool le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220 V DC22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Mootori võimsus (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tootmis- ja purustamisvõime
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA tippväärtus)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehaaniline eluiga (kordades)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektriline eluiga (korda)
Ue=660V Nimivool le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Kaal (kg)
3 poolust	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poolust	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Töömoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

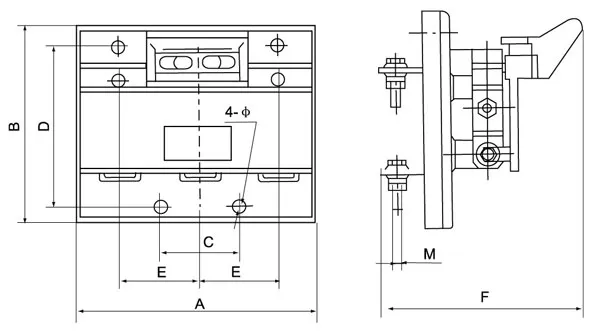

Eesmise vääna tüüp

Nimivool (A)	Raami suurus (mm)					Paigaldusmõõt (mm)
Nimivool (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

Haruldane vääna tüüp

Nimivool (A)	Raami suurus (mm)					Paigaldusmõõt (mm)
Nimivool (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Tootmise KKK:

K: Mis on 480 V 400 amprise 3-faasilise lahtiühendamise lüliti peamine eesmärk?

V: 480 V 400 amprine 3-faasiline lahtiühendamislüliti on ohutu viis toite eraldamiseks enne elektriseadmete hooldamist. 480 volti ja 400 amprit kasutatakse seda tüüpi lüliteid tavaliselt kaubanduslikes ja tööstuslikes rakendustes mootorite, HVAC-süsteemide, masinate või jaotuspaneelide toite vähendamiseks.

K: Kuidas ma tean, kas 400 amprit on minu rakenduse jaoks õige reiting?

V: Peaksite lüliti suuruse määrama vastavalt teie süsteemile vajalikule maksimaalsele voolutugevusele. 400A lüliti sobib siis, kui ühendatud koormus või paneel on ette nähtud taluma kuni 400 amprit voolu. Enne valimist kontrollige alati nii pideva töövoolu kui ka lühise nimiväärtuse nõudeid.

K: Mis vahe on sulatatavatel ja mittesulatavatel lahutuslülititel?

V: Sulavsulav: Sisaldab kaitsmeid liigvoolukaitseks. See tagab nii lahtiühendamise kui ka vooluringi kaitse.

Mittesulav: isoleerib ainult voolu, kuid ei paku kaitset. Valige sulav, kui vajate sisseehitatud kaitset; mittesulav, kui kaitset juba käsitsevad ülesvoolu kaitselülitid.
