480 V 3 faasi 400 ampri kaitsmega lahtiühendamislüliti

Spetsialiseerunud tootjana on Wenzhou XiFa Electric Power Equipment Co., Ltd tootnud 480-voldise 3-faasilise 400-amprise sulavkaitsmega eralduslülitit rohkem kui 10 aastat. Wenzhou XiFa Electric Power Equipment Co., Ltd jätkab iga 480-voldise 3-faasilise 400-amprise sulavkaitsmega eralduslüliti projekteerimisel "lihtsa ja tõhusa" põhimõtet mitte ainult selleks, et tagada sellel suurepärane purunemis- ja isolatsioonivõime, vaid ka kaitse lühise ja ülekoormuse eest. Ettevõttes Wenzhou XiFa Electric Power Equipment Co., Ltd. tehnilise meeskonna eesmärk on kavandada 480-voldine 3-faasiline 400-amprise sulavkaitsmega lahtiühendamislüliti, mis tagab madala rikkemäära ja hooldusvaba.

Saada päring

Tootekirjeldus

480-voldine 3-faasiline 400-amprine kaitsmega eralduslüliti mängib elektriahelates kriitilist rolli. Kombineerides kaitsme ja noalüliti funktsioone, pakub see nii kaitsevõimet kui ka mugavat kasutamist. Tänu oma ainulaadsele mehaanilisele disainile ja täpsele toimimisele on 480-voldine 3-faasiline 400-amprine sulavkaitsmega lahutuslüliti muutunud tänapäevaste elektrisüsteemide asendamatuks komponendiks.

1. Normaalse töö ajal juhib lahtiühendamislüliti toite ühendamist ja lahtiühendamist, tagades vooluahela sujuva järjepidevuse. Kui on vaja hooldust, tagab kaitsmega eralduslüliti selge füüsilise lahtiühendamispunkti, kaitstes personali ja seadmeid.

2.Ülekoormuse või lühise korral sulab lüliti sees olev kaitsmeelement kiiresti, katkestades rikkevoolu ja kaitstes nii vooluahelat kui ka ühendatud seadmeid kahjustuste eest.

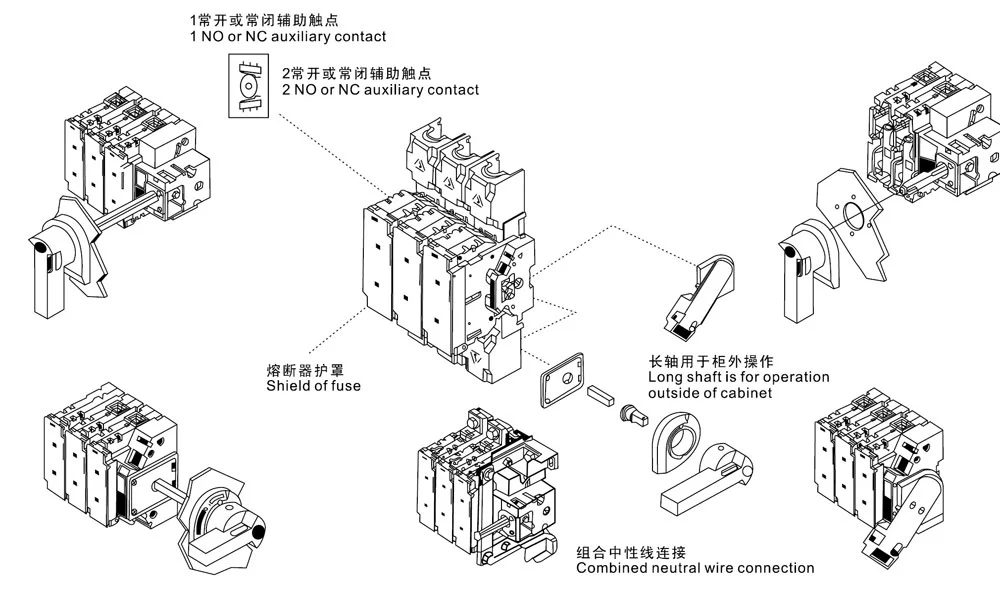

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Toote parameeter:

Raamivool A	Kaitsme nimivool (A)	Kaitsme režiim
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

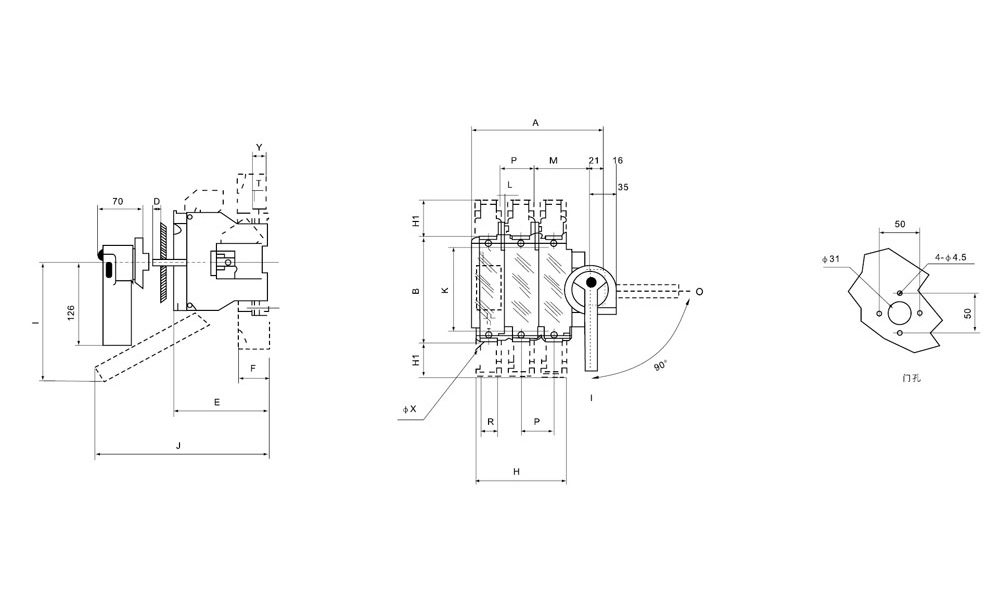

esiosa tüüp

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0-00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

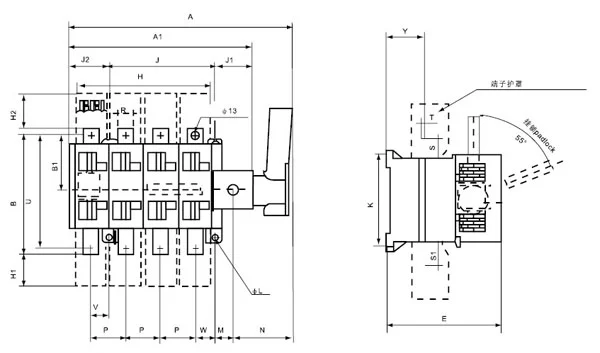

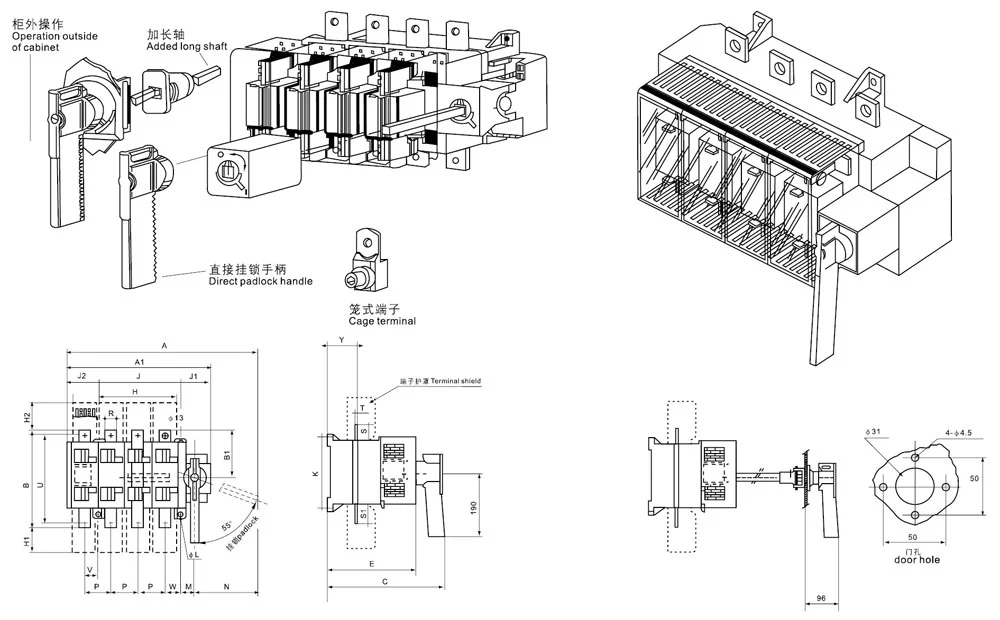

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

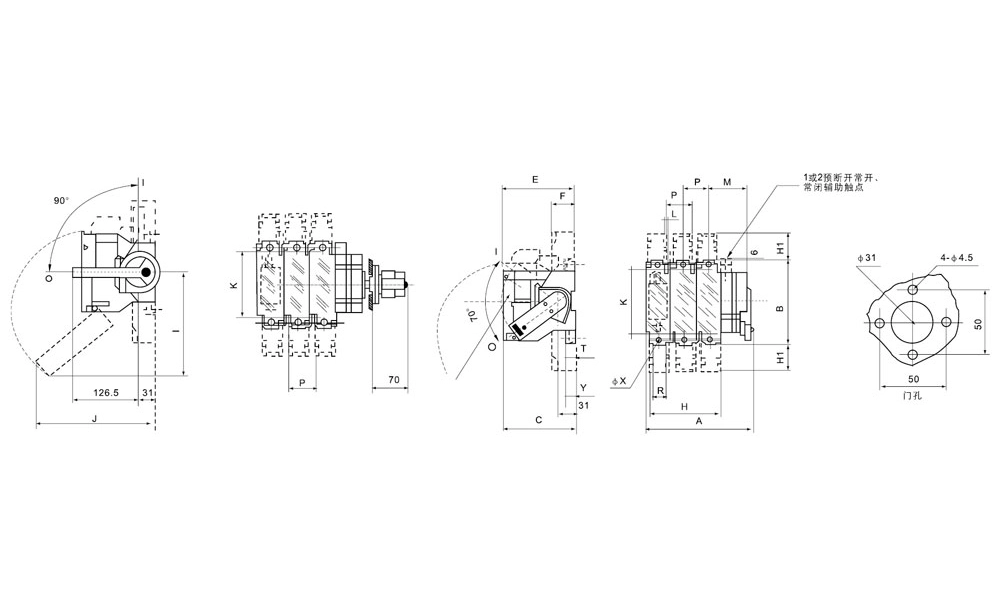

kõrvale tüüp

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0-00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tüüp	Kaitsme suurus	Raami suurus ja paigalduse suurus
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Toote hooldus:

1.Enne tavakasutusse laskmist tuleb 480-voldine 3-faasiline 400-amprine kaitsmega eralduslüliti paigaldada vertikaalasendisse ja eemaldada katteplaat.

2. Õige lühise katkestusvõime ja voolu piirava jõudluse tagamiseks peab 480-voldine 3-faasiline 400-amprine kaitsmega eralduslüliti olema varustatud õige nimiväärtusega kaitsmetega.

3.Kaitsmelüli vahetamisel tuleb esmalt lahti ühendada koormusahel ja lahtiühendamislüliti kate avada või eemaldada. Seejärel saab kaitsme vabastada, vajutades õrnalt kinnitusplaadi all olevat vedruklambrit. Uus kaitse paigaldatakse, libistades selle piki juhtpilu alla oma kohale.

4. Kuigi kaarekambrit saab hõlpsasti ülemisest pesast sisestada või sealt välja tõmmata, tuleks tarbetut eemaldamist vältida. Paigaldamise ajal tuleb seda käsitseda ettevaatlikult ja sisestada aeglaselt, kuni see on täielikult paigal.

5. 480-voldise 3-faasilise 400-amprise kaitsmega eralduslüliti kontaktide heas seisukorras hoidmiseks on vajalik korrapärane tolmu, õli või muude jääkide kontrollimine ja puhastamine. Lisaks tuleks töömehhanismi liikuvaid osi perioodiliselt määrida, et säilitada tõrgeteta töö ja pikendada kasutusiga.

Kuumad sildid: 480-voldine lahtiühendamislüliti, 3-faasiline 400-amprise kaitsmega lahklüliti, tööstusliku kaitsmega lahtiühendamislüliti
