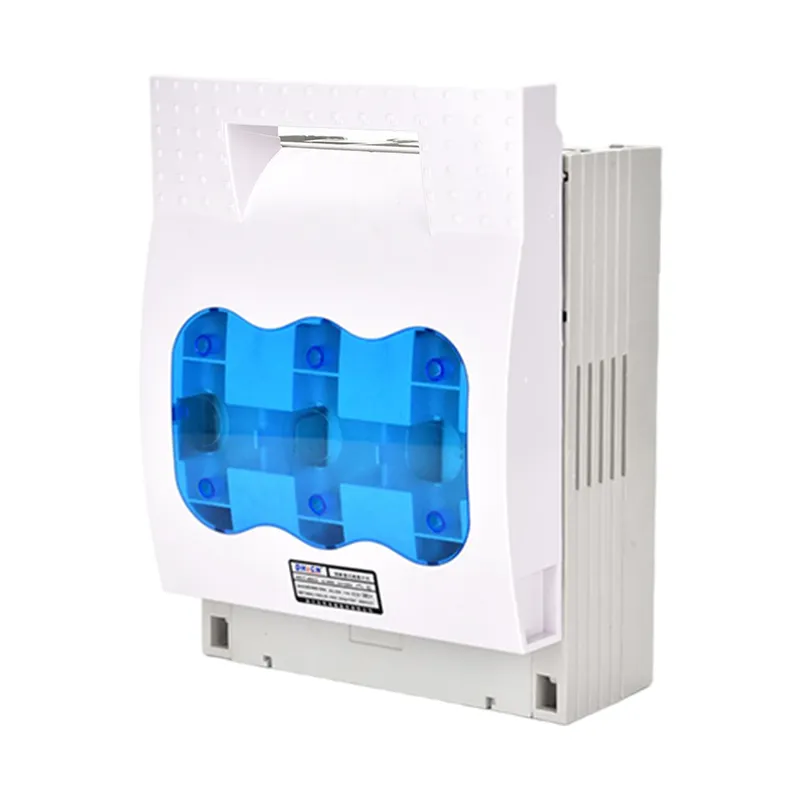

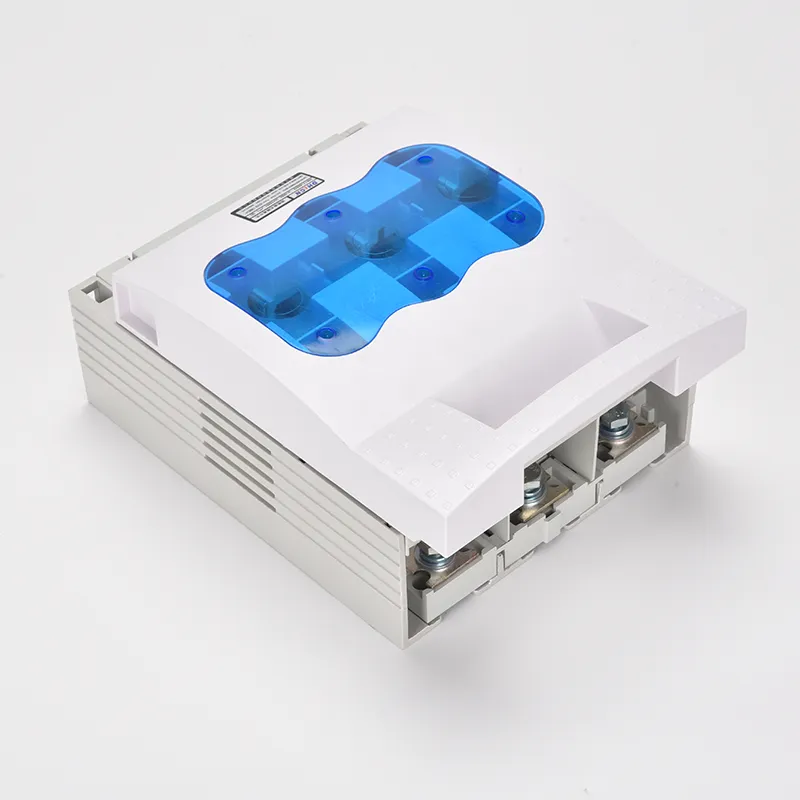

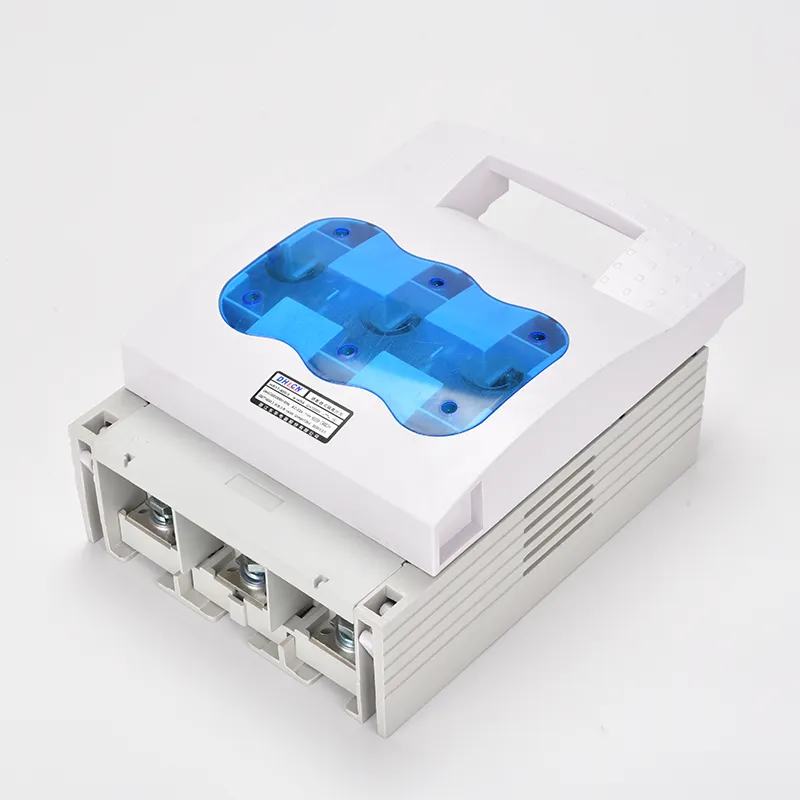

Elektrilise madalpinge kaitsme lahklüliti lülitus

Võrreldes mittesulava lahklülitiga ühendab elektriline madalpinge kaitsme lahklüliti kaitsme ja noalüliti funktsioonid, mis tähendab, et see suudab normaalse töö ajal juhtida toite lahtiühendamist ja ühendamist ning lühise ja ülekoormuse korral voolu katkestada. Wenzhou XiFa Electric Power Equipment Co., Ltd on spetsialiseerunud elektrilise madalpinge kaitsme lahklülitite tootmisele. Kvaliteetse kaitstud eralduslüliti tootmiseks kasutab ettevõte lahutuslüliti ja kaitsme jaoks kvaliteetset vaske. Korpuses on epoksüvaigu kapsel, mis võib kaitsta sisemisi komponente tolmu, niiskuse ja väliste jõudude eest, tagades samal ajal kasutaja ohutuse.

Saada päring

Tootekirjeldus

Elektriline madalpinge kaitsme lahklüliti, tuntud ka kui kaitsmetüüpi isolaator, ühendab nutikalt lahti lüliti ja kaitsme funktsioonid, muutes selle madalpinge toitejaotuspaneelide kriitiliseks komponendiks. Selle kaitsmeelement on ette nähtud rikkevoolude kiireks katkestamiseks, tagades vooluringi ohutuse, samas kui noalüliti on spetsiaalselt ette nähtud lülitustoiminguteks koormuseta ja ei saa katkestada pingelist voolu normaalse töö ajal. See ainulaadne kombinatsioon positsioneerib kaitstud eralduslüliti vooluahela kaitse usaldusväärseks valvuriks.

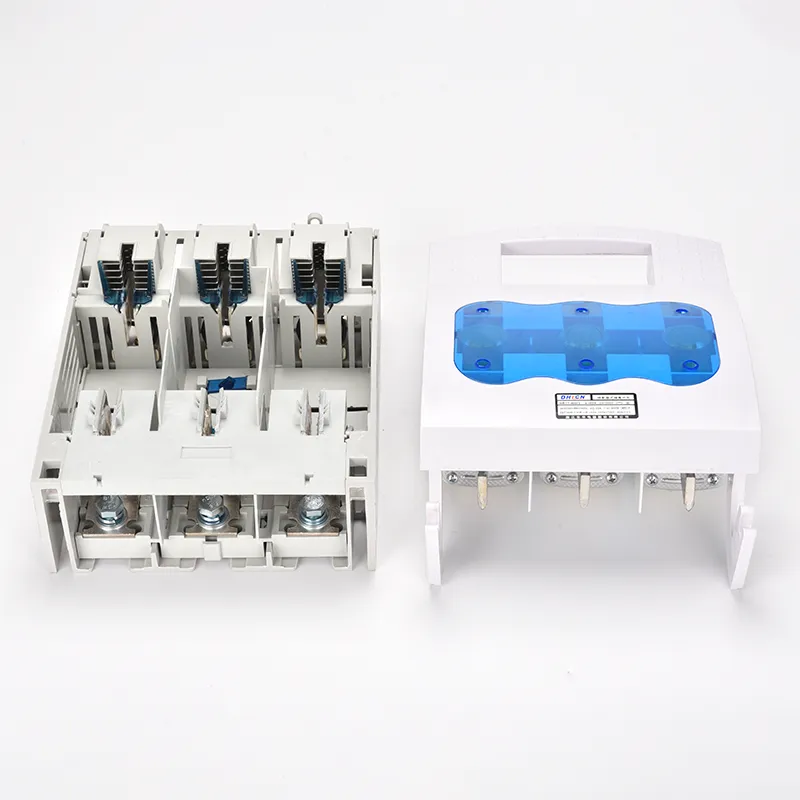

Kui lüliti on suletud, tagab noamehhanism läbi hästi kavandatud ühendussüsteemi kaitsme ja siini vahel kindla kontakti, võimaldades katkematut voolu liikumist. Ja vastupidi, kui on vaja lahti ühendada, eraldab sama lihtne mehhanism kaitsme ohutult pingestatud siinist, võimaldades kiiret voolukatkestust. See täpne mehaaniline konstruktsioon võimaldab kaitstud lahtiühendaval lülitil sujuvalt ja usaldusväärselt töötada vooluahela olekute muutmise ajal.

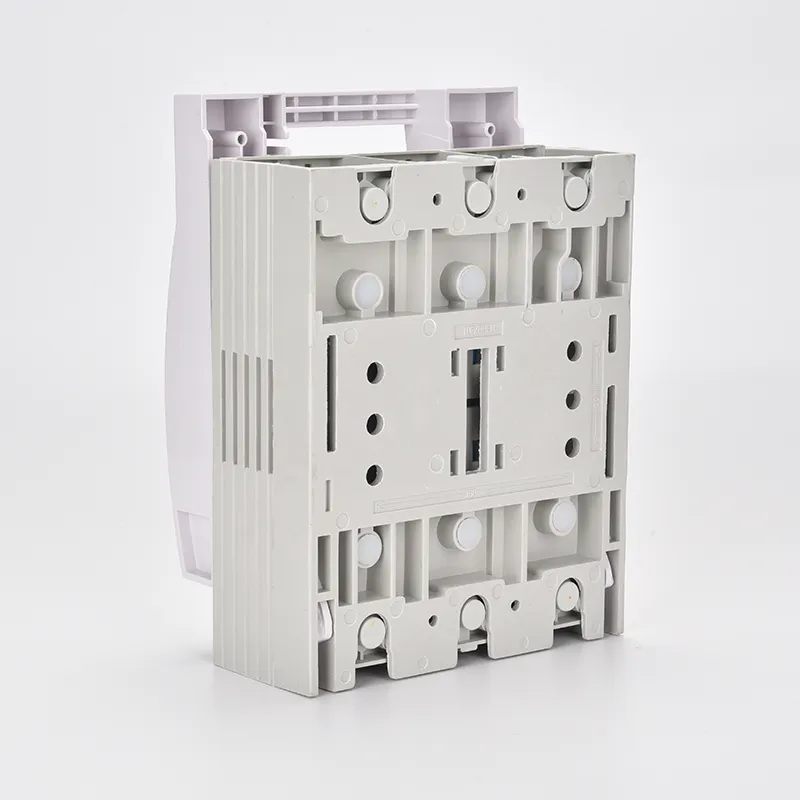

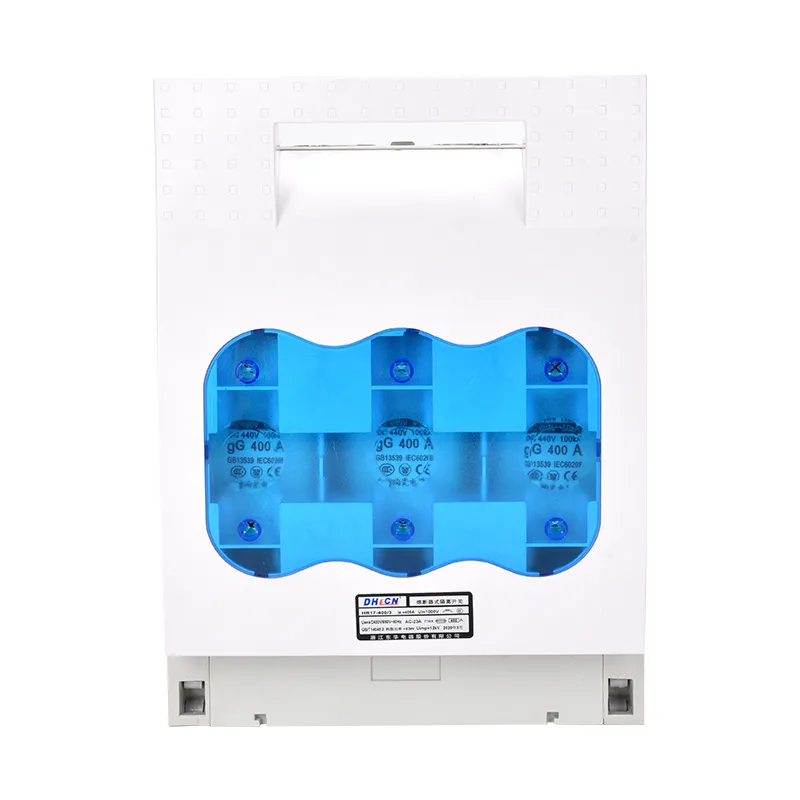

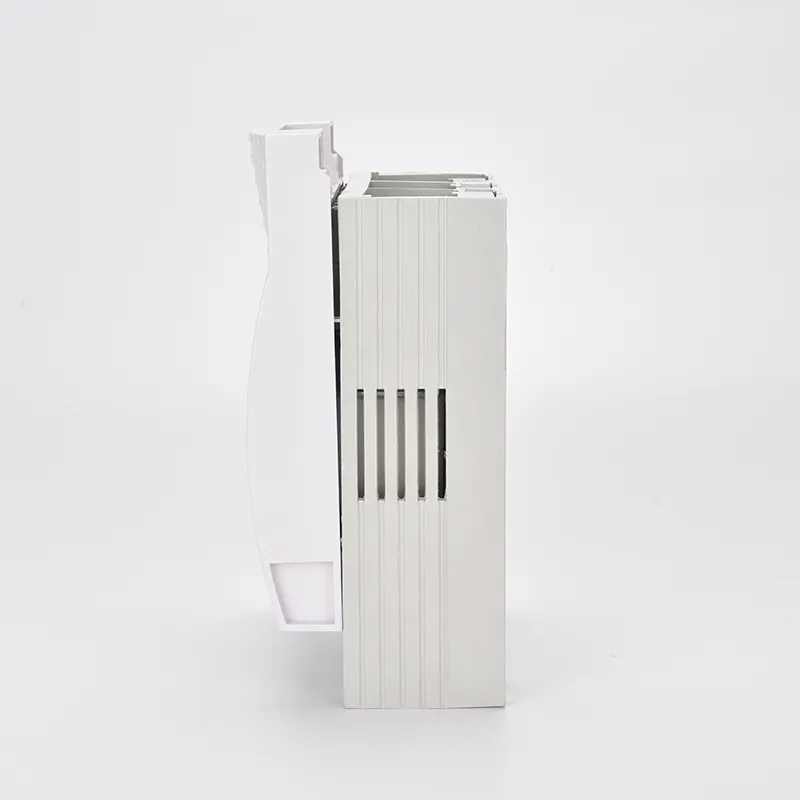

Electric Low Voltage Fuse Disconnector Switching

Toote parameeter:

Kaitsme tüüp	0			1			2			3
Sagedus	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
In (A)	160			250			400			630
Ith (A)	160			250			400			630
Kasutamine	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Võimsuse tegemine	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Katkestusvõime	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Kaitsme võimsuse kadu (W)	12			23			34			48

Ith (A)	Kaitsme tüüp	Kaitse sisse (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315、355、400、425、500、630

Tüüp	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Režiimi number		Väljavaate mõõde (mm)				Paigaldusmõõt (mm)
Režiimi number		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Toote KKK:

K: Mis on elektrilise madalpinge kaitsme lahklüliti lülitamine?

V: Elektriline madalpinge kaitsme lahklüliti on elektriseade, mis ühendab kaitsme kaitsefunktsiooni lahtiühendamislüliti lülitusvõimega. See tagab hoolduse jaoks ohutu isolatsiooni ja katkestab tõrkevoolud, et kaitsta ahelaid ja seadmeid.

K: Kas elektrilise madalpinge kaitsme lahklüliti lülitiga saab pinget lahti ühendada?

V: Ei. Kaitsmega eralduslüliti nugalüliti on ette nähtud töötama ainult siis, kui vooluring on vaba koormusvoolust. Seda ei tohi kunagi kasutada tavaliste töövoolude katkestamiseks. Kaitsmeelement hakkab aga rikke korral automaatselt tööle.

K: Millised on elektrilise madalpinge kaitsme lahklüliti lülitamise peamised rakendused?

V: Elektrilist madalpinge kaitsme lahklülitit kasutatakse tavaliselt madalpinge elektrijaotuspaneelides, mootorite juhtimiskeskustes, HVAC-süsteemides ja tööstuslikes masinates. Need pakuvad nendes süsteemides nii turvaisolatsiooni kui ka ülevoolukaitset.
