3-faasiline 200-amprine kaitsmeta lahtiühendamislüliti

Professionaalse tootjana järgib Wenzhou XiFa Electric Power Equipment Co., Ltd rangelt kvaliteedikontrollisüsteemi, et toota iga 3-faasiline 200 amprine sulandamata eralduslüliti. Kolmefaasilise 200-amprise sulavkaitsmeta lahtiühendamislüliti töökojas kontrollivad juhid iga tootmisprotsessi sujuvat toimimist, et tagada kiire ja viivituseta tarne. Kui lahtiühendamislüliti on lõpetatud, on vaja läbida tehaseseeria, näiteks mehaanilise töö testi, et kontrollida sujuvat ja usaldusväärset lülitustegevust ja võimsuse sagedust, mis taluvad põhiahela ja isolatsiooniosade pinget.

Saada päring

Tootekirjeldus

3-faasilise 200-amprise kaitsmeta lahutuslüliti paremaks tundmaõppimiseks võiksime toitesüsteemi funktsioonist kasutusele võtta kaitsmeta lahutuslüliti. Seda võiks näidata järgmiselt:

1. Elektriisolatsioon: elektriseadmete kontrollimise või hoolduse ajal eraldab 3-faasilise 200 amprise kaitsmeta lahutuslüliti avamine hooldatava varustuse täielikult pingestatud osadest, luues nähtava katkestuse ja tagades personali ohutuse.

2. Lülitustoimingud: toitesüsteemi töös töötavad 3-faasilised 200-amprised kaitsmeta lahtiühendamislülitid kooskõlastatult kaitselülititega, et muuta vooluahelate töökonfiguratsiooni – näiteks siinide ülekandmine või toitemarsruutide muutmine: võimaldab süsteemi paindlikku juhtimist.

3. Väikeste voolude tekitamine ja katkestamine: 3-faasilised 200-amprised kaitsmeta lahutuslülitid võivad otse ühendada või lahti ühendada väikesed vooluahelad, nagu koormamata lühiliinid, pingetrafod ja liigpingepiirikud, ilma et oleks vaja kasutada kaitselülitit, lihtsustades sellega rutiinseid toiminguid.

4. Koordineerimine kaitseseadmetega: tõrke ilmnemisel isoleerib 3-faasiline 200 amprine kaitsmeta lüliti rikkega sektsiooni pärast kaitselüliti rakendumist, vältides tõrke laienemist ja toetades süsteemi stabiilset tööd.

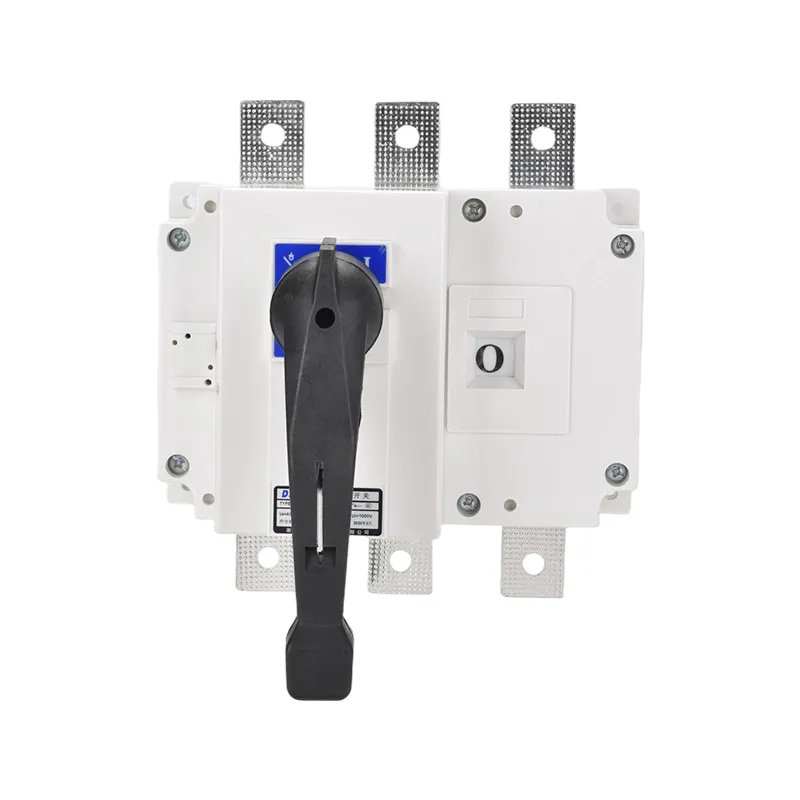

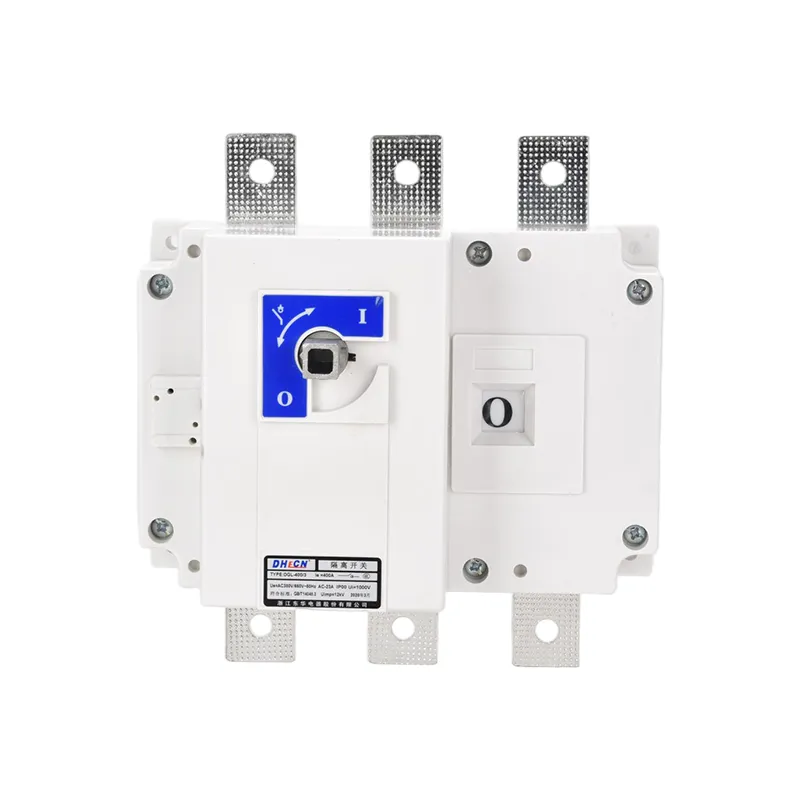

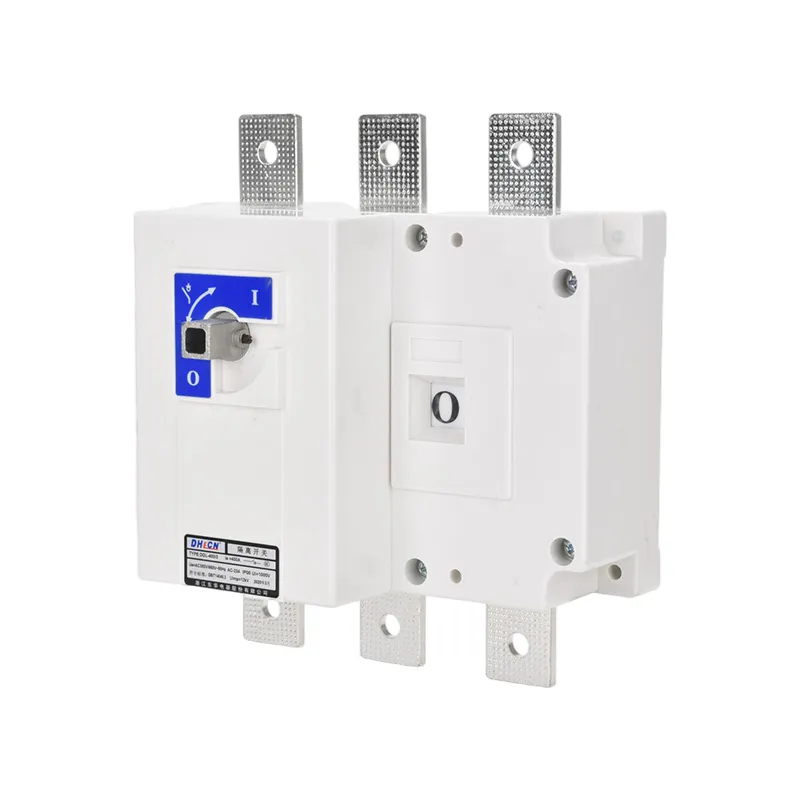

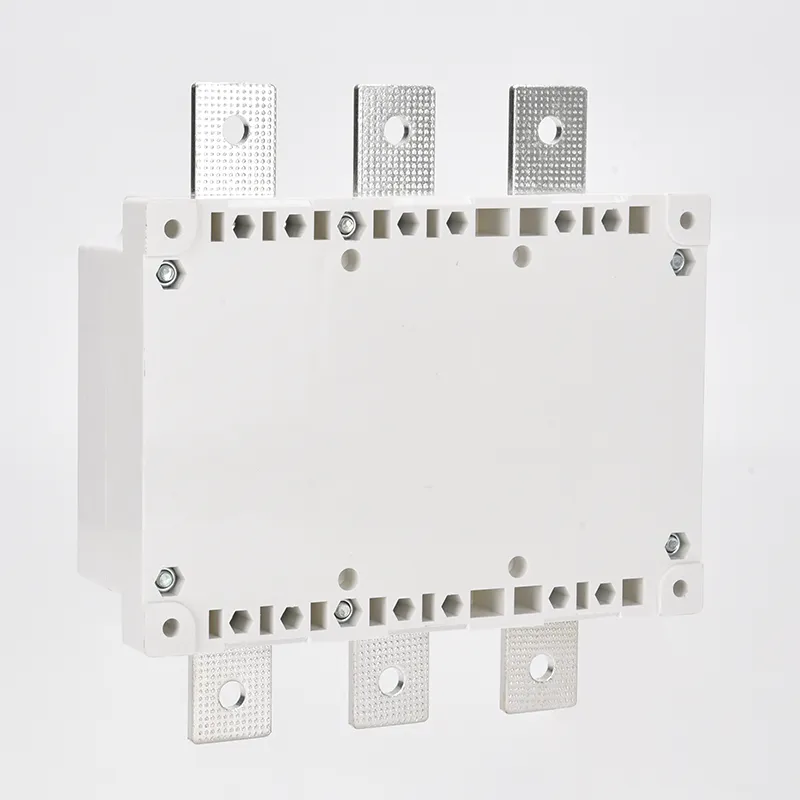

3 Phase 200 Amp Non Fused Disconnect Switch

Toote parameeter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektriline tugevus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Töövool le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Mootori võimsus (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tootmis- ja purustamisvõime
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA tippväärtus)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehaaniline eluiga (kordades)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektriline eluiga (korda)
Ue=660V nimivool le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Kaal (kg)
3 poolust	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poolust	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Töömoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

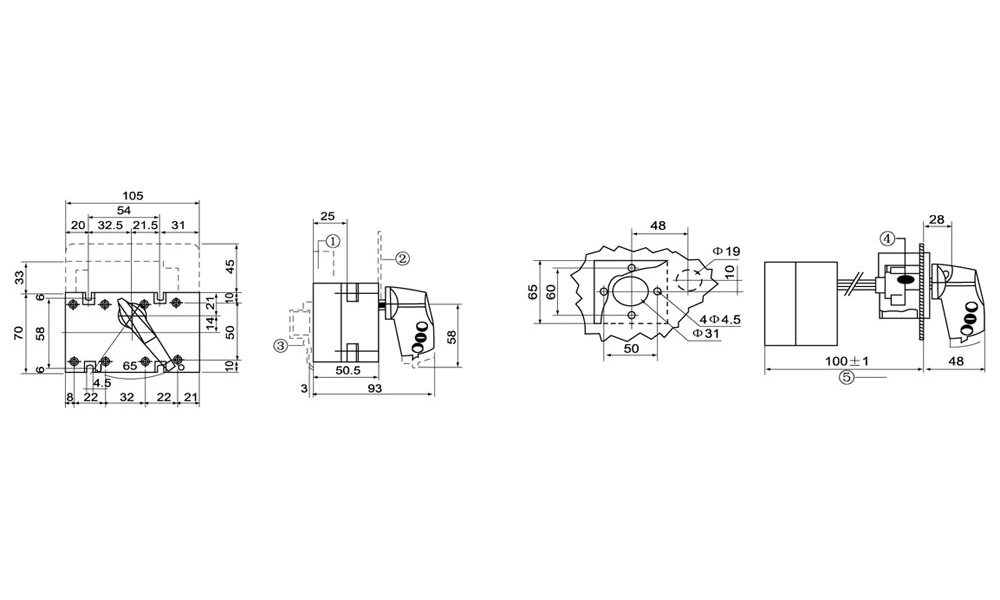

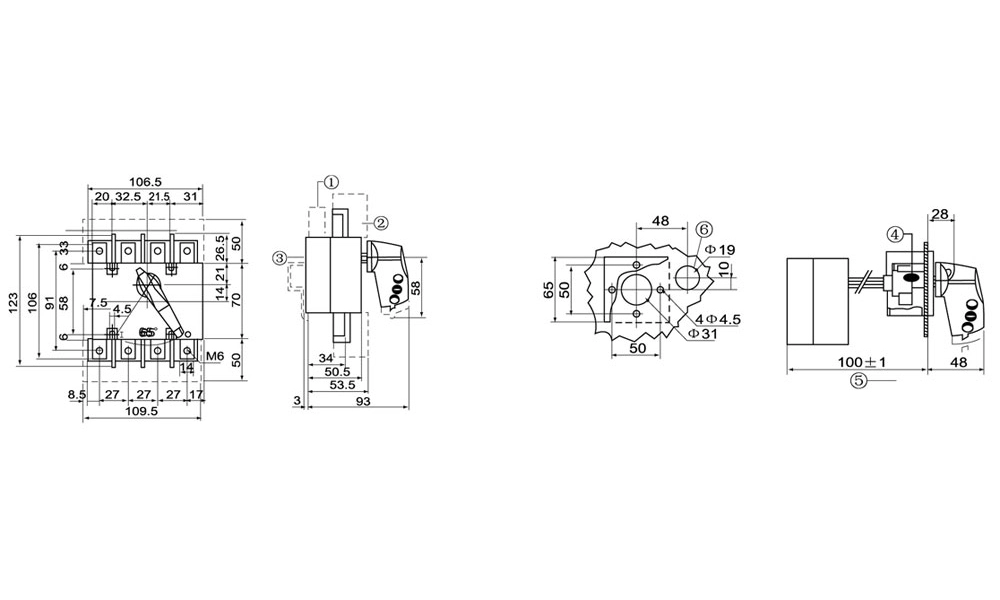

3 Phase 200 Amp Non Fused Disconnect Switch

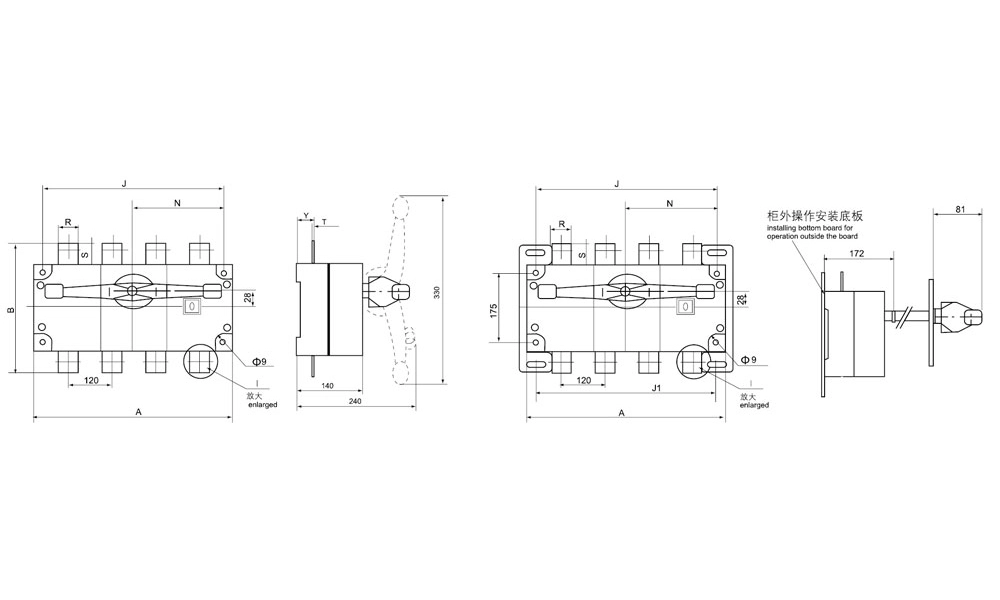

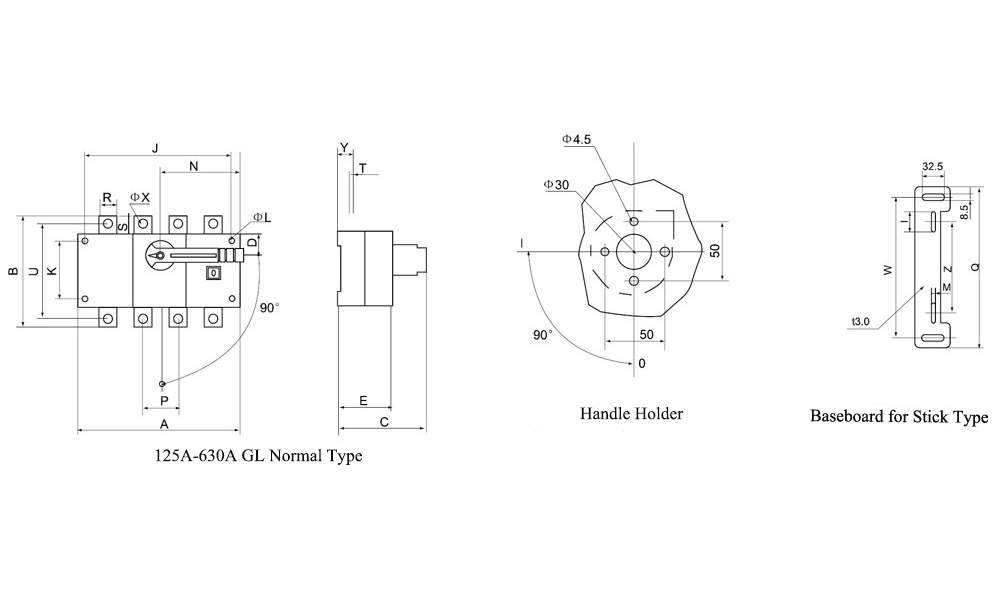

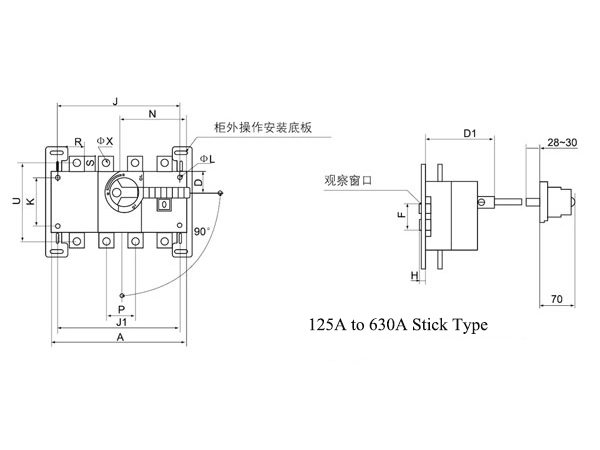

Tüüp	Raami suurus ja paigalduse suurus
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tüüp	Suurus
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tüüp	Raami suurus ja paigalduse suurus
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Toote KKK:

K: Mis on 3-faasilise 200A kaitsmeta eralduslüliti põhifunktsioon?

V: 3-faasiline 200A kaitsmeta lahtiühendamislüliti võimaldab hoolduse ja ohutuse tagamiseks käsitsi seadmetest või vooluringidest toite eraldada. Erinevalt kaitstud lülitist ei sisalda see ülevoolukaitset - see lihtsalt avab ja sulgeb vooluahela.

K: Millistes rakendustes kasutatakse tavaliselt 3-faasilist 200A kaitsmeta lahutuslülitit?

V: Kaitsmeta lahklülitid paigaldatakse tavaliselt siis, kui ülevoolukaitse on juba varustatud ülesvoolu kaitselüliti või kaitsmega. Neid kasutatakse sageli HVAC-seadmete, mootorite, tööpinkide või jaotuspaneelide lokaalsete isoleerimisseadmetena.

K: Miks valida 200-amprine reiting?

V: 200A reiting sobib süsteemidele, mille maksimaalne pidev koormusvool ei ületa 200 amprit. Seda reitingut kasutatakse sageli keskmise suurusega kaubandus- ja kergetööstusrajatistes, kus haruahelad või üksikud koormused nõuavad ohutut isolatsiooni.

K: Millised pinged on saadaval 3-faasilise 200A kaitsmeta lahutuslüliti jaoks?

V: Enamik 3-faasilisi 200A kaitsmeta lahtiühendajaid on hinnatud kuni 600-voldise vahelduvvooluga, kõige levinumad on 240V ja 480V. Veenduge alati, et seadme nimiväärtus ühtib süsteemi pingega või ületab seda.
