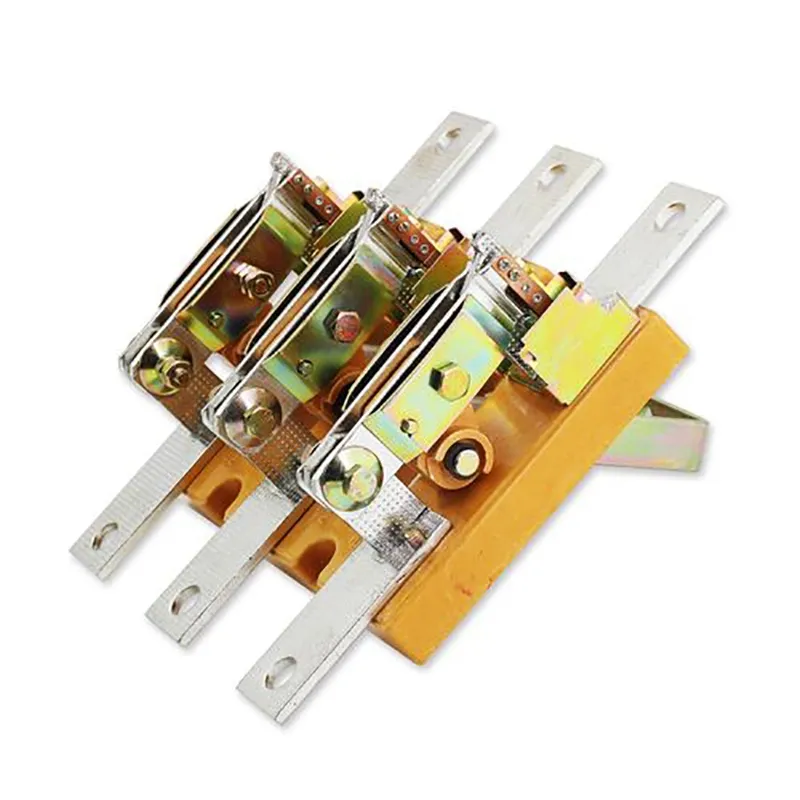

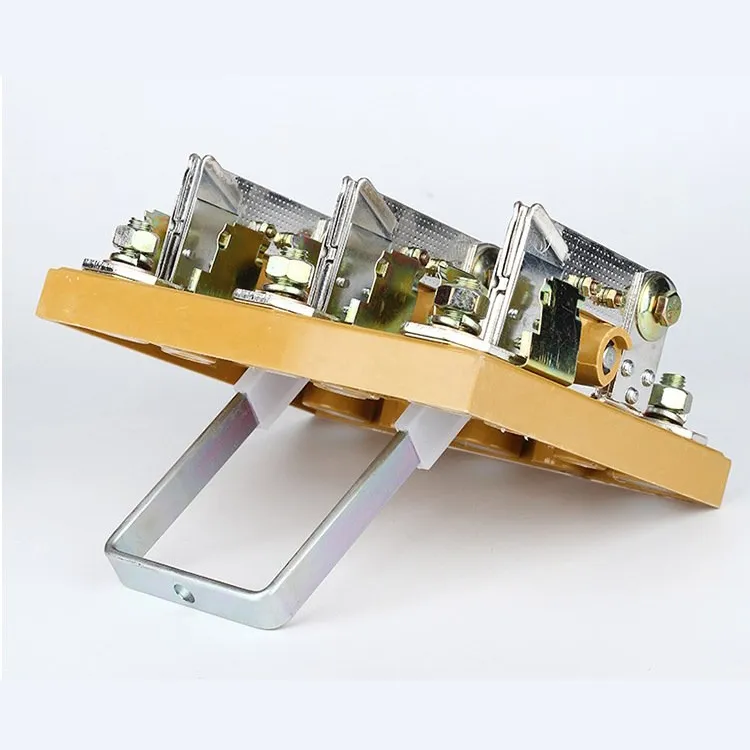

Elektrikapp 800 A 3 faasi lahutuslüliti

Usaldusväärse elektrikilbi 800 amprise 3-faasilise eralduslüliti tootmiseks võtab Wenzhou XiFa Electric Power Equipment Co., Ltd kasutusele kvaliteetsed vaskkontaktid ja vastupidava korpuse, et tagada pikk kasutusiga. Samal ajal on igal elektrikilbi 800 amprise 3-faasilise eralduslüliti kompaktne ja lihtne disain mitte ainult visuaalselt nähtavaks eralduspunktiks, vaid ka paneelile või seinale kinnitamiseks. Vahepeal on vaja iga elektrikilbi 800 amprise 3-faasilise lahtiühendamise lülitit enne kiiret kohaletoimetamist teha tehasekatsed.

Saada päring

Tootekirjeldus

800 amprine 3-faasiline lahtiühendamislüliti on seade, mida kasutatakse peamiselt toiteallikate isoleerimiseks, lülitustoimingute tegemiseks ja nõrkvooluahelate ühendamiseks või lahtiühendamiseks. Sellel puudub kaarekustutusvõime. Avatud asendis säilitavad kontaktid kindlaksmääratud isolatsioonikauguse selgelt nähtava katkestusega; suletud asendis on lüliti võimeline kandma normaalset töövoolu ning taluma teatud aja jooksul ebatavalisi tingimusi, näiteks lühisvoolu.

Enamikul juhtudel kasutatakse madalpinge isolaatoritena 800 amprit 3-faasilist eralduslülitit, mis tähendab, et need on ette nähtud pingetele alla 1 kV. Kuigi nende tööpõhimõte ja ehitus on suhteliselt lihtsad, toodetakse neid suurtes kogustes ning nende töökindlus on kriitiline. Seetõttu on neil oluline roll alajaamade ja elektrijaamade projekteerimisel, ehitamisel ja ohutul käitamisel.

800 amprise 3-faasilise eralduslüliti iseloomulik omadus on see, et see ei saa katkestada koormusvoolu; seda tohib avada või sulgeda ainult siis, kui ahel on vooluvaba. Tüüpilised viited 800-amprisele 3-faasilisele lahutuslülitile hõlmavad nende funktsioone, funktsioone, klassifikatsioone, rakendusi, väärkasutamise täiustusi, hooldustavasid ja levinud probleeme.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tootmisparameeter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektriline tugevus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Töövool le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Mootori võimsus (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tootmis- ja purustamisvõime
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA tippväärtus)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mehaaniline eluiga (kordades)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektriline eluiga (korda)
Ue=660V nimivool le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Kaal (kg)
3 poolust	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poolust	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Töömoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

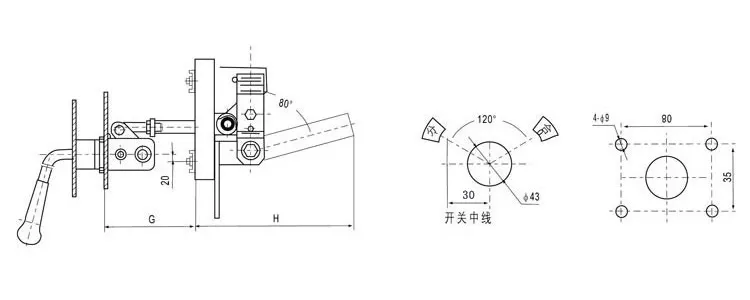

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

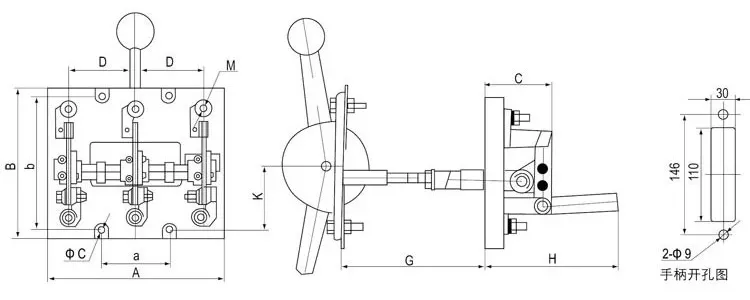

Tüüp		Raami suurus (mm)						paigaldussuurus (mm)
Tüüp		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

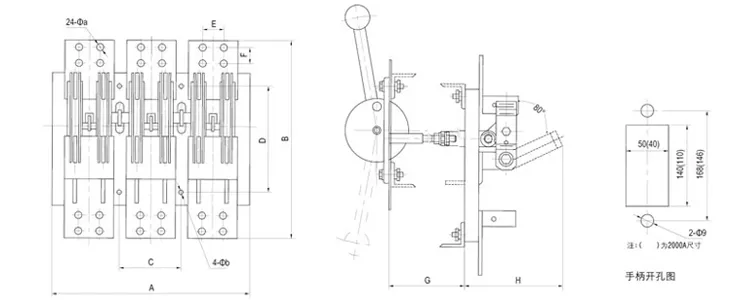

Tüüp	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Tootmise KKK:

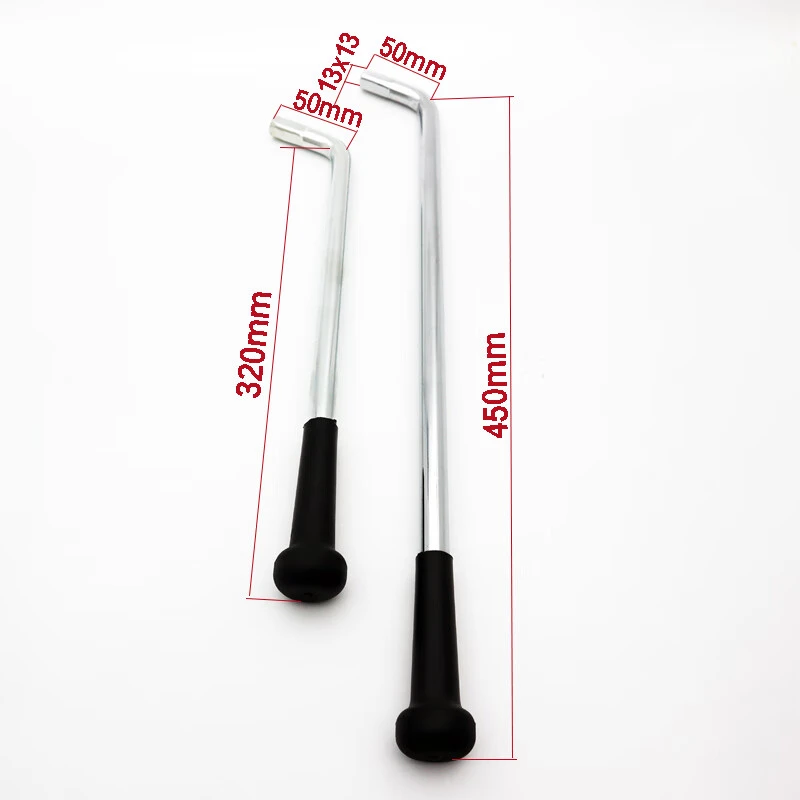

K: Kuidas valida erinevate käepidemetüüpide vahel (pööratav vs hoob)?

V: Pöörlevad käepidemed: kompaktsed, kasutatakse sageli mootori juhtimiskeskustes või kitsastes kohtades.

Kangi käepidemed: suuremad ja paremini nähtavad, eelistatud juhul, kui on vaja selget SISSE/VÄLJA märget.

Valik sõltub ruumist, ohutust nähtavusest ja operaatori eelistustest.

K: Kas 800 amprise 3-faasilise lahtiühendamise lülitit saab paigaldada mis tahes suunas?

V: Üldiselt tuleks ohutus- ja koodinõuete täitmiseks paigaldada vertikaalselt 800-amprine 3-faasiline lahtiühendamislüliti. Mõned konstruktsioonid võimaldavad paindlikkust, kuid järgige alati tootja juhiseid ja kohalikke elektrikoode.

K: Kas 800-amprine 3-faasiline lahtiühendamislüliti toetab LOTO- (lockout/tagout) protseduure?

V: Jah, sisaldab 800 amprit 3-faasilist lahtiühendamislülitit, enamik mudeleid on varustatud tabalukustatavate käepidemetega, et tagada vastavus OSHA lukustuse/märgistuse ohutusnõuetele. See võimaldab tehnikutel seadmeid ohutult hooldada ilma juhusliku taaspingestamise ohuta.
