Välisjõutrafo 10 Mva 33 kuni 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. on ettevõte, mis suudab tarnida trafosid kogu maailmale. Välisjõutrafo 10 mva 33 kuni 6,6 kv pakub tõhusat ja usaldusväärset elektri edastamist ja jaotust. Tänu selle ohutule ja usaldusväärsele jõudlusele, paigaldamise ja kasutamise lihtsusele ning omadusele, mis ei vaja hoolikat hooldust. See on ideaalne valik ettevõtetele ja kaevandustele, mis vajavad usaldusväärset ja stabiilset toiteallikat. Selle välisjõutrafo 10 mva 33 kuni 6,6 kv disain sobib kõrgetele temperatuuridele ja äärmuslikele ilmastikutingimustele, tagades stabiilse toiteallika ka karmides keskkondades.

Saada päring

Tootekirjeldus

Välisjõutrafo 10 mva 33–6,6 kv võimsusega 10 mva ja pingevahemikuga 33–6,6 kv, on välistingimustes kasutatavate toitetrafode tüüp. Selle nimipinge on 10 mva, kõrgepinge pool on 33 kv ja madalpinge pool 6,6 kv. See on tavaline keskmise suurusega trafoseade tööstus- ja kaevandusettevõtetele ning tööstusparkidele ning vastab täielikult IEC standarditele. Välisjõutrafo 10 mva 33 kuni 6,6 kv peamiselt sõlmib mähised, raudsüdamiku ja isoleerõli kolm osa.

Mähised on trafo elektriline osa. Tavaliselt valmistatakse see isoleeritud lame vasktraadi või ümmarguse vasktraadi kerimisega mähisvormile. Mähised paigaldatakse välisjõutrafo 10 mva 33 kuni 6,6 kv raudsüdamiku kolonnile. Madalpinge mähised asuvad sisemisel kihil ja kõrgepinge mähised on paigaldatud madalpingemähist väljapoole. Madalpinge mähiste ja raudsüdamiku vahel ning kõrgepinge mähiste ja madalpinge mähiste vahel kasutatakse isolatsioonimaterjalide abil hülsid, mis eraldavad neid, et saavutada isolatsioon.

Rauasüdamik on välisjõutrafo 10 mva 33 kuni 6,6 kv peamine magnettee osa. Tavaliselt on see valmistatud 0,35 või 0,5 mm paksuste kuumvaltsitud või külmvaltsitud räniterasest lehtede virnastamise teel, mis on kaetud isoleervärviga. Rauasüdamik jaguneb kaheks osaks: raudsüdamiku sammas ja ikke. Rauast südamiku kolonn on varustatud mähisega ja magnetahela sulgemiseks kasutatakse ike. Raudsüdamiku struktuuri põhivormid hõlmavad südametüüpi ja kestatüüpi.

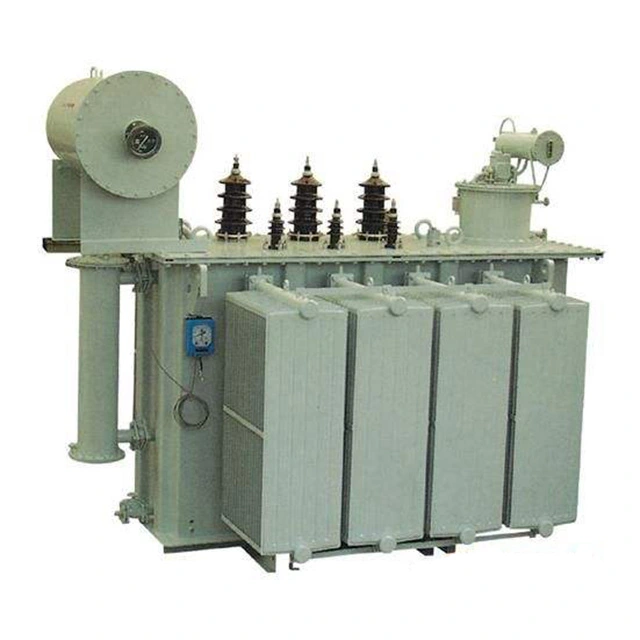

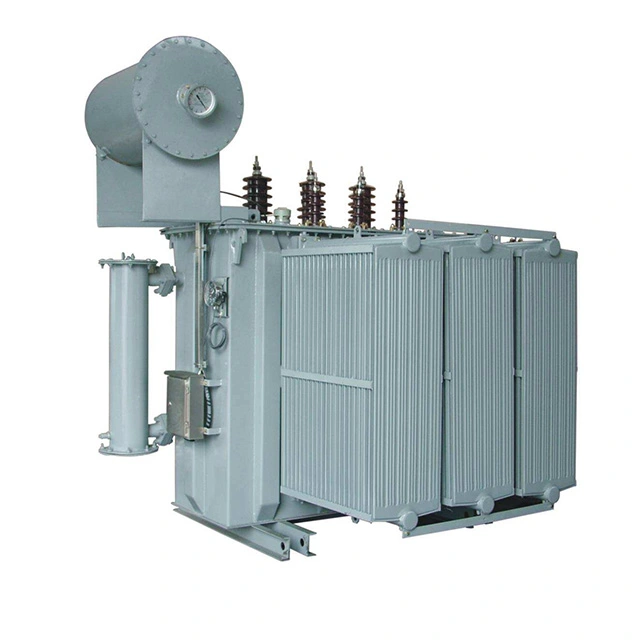

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Tehniline parameeter:

Toote nimi	välisjõutrafo 10 mva 33 kuni 6,6 kv
Faasisüsteem	3 faas
Esmane nimipinge	33 kV
Teisene nimipinge	6,6 kV
Vektorrühm	Dyn11
Jahutustüüp	ONAN / ONAF
Mähise materjal	Vask
Lühise takistus	8%
Koormatuse kaotus	≤ 10 kW
Koormuse kaotus	≤ 52 kW
Installi tüüp	Põrandale paigaldatud väli
Executive Standard	IEC 60076

Millised on välisjõutrafo 10 mva 33 kuni 6,6 kv erinevad paigaldusviisid?

Energeetikas koosneb välistrafode paigaldamine peamiselt kahest vormist: masti paigaldamine ja maapealne paigaldus. Olenemata sellest, millist meetodit kasutatakse, on ohutus alati esikohal. Kõige silmapaistvamasse kohta trafo ümber tuleb riputada silmatorkav hoiatussilt, mis tuletab möödujatele meelde mitte läheneda.

Maapinnale paigaldatud välisjõutrafo 10 mva 33 kuni 6,6 kv tuleb selle ümber lisada vähemalt 1,7 meetri kõrgune kaitsepiire ning piirdeaia ja trafo platvormi vahele peab jääma piisavalt ohutut tööruumi.

Postidele või tornidele paigaldamisel peavad kõik kõrge- ja madalpingejuhtmed kasutama isoleeritud juhtmeid ning madalpingeosal võib kasutada ka paljaid siine. Kõik kasutatavad rauddetailid peavad olema rooste ja korrosiooni vältimiseks tsingitud.

Kui paigaldamine toimub maapinnal, on aluse kõrgus tavaliselt umbes 500 mm. See alus on tavaliselt ehitatud tellistest või valatud betoonist ja seejärel tasandatakse pind 1:2 tsemendimörtiga. Pinnale tuleb asetada lame teras või kanaliteras, mis toimiks trafo jooksurajana.

Paigaldamise ajal on oluline tagada, et rööbastee oleks tasane ja rööpmelaius ühtiks ideaalselt trafo rattagabariidiga, et tagada stabiilne töö.
