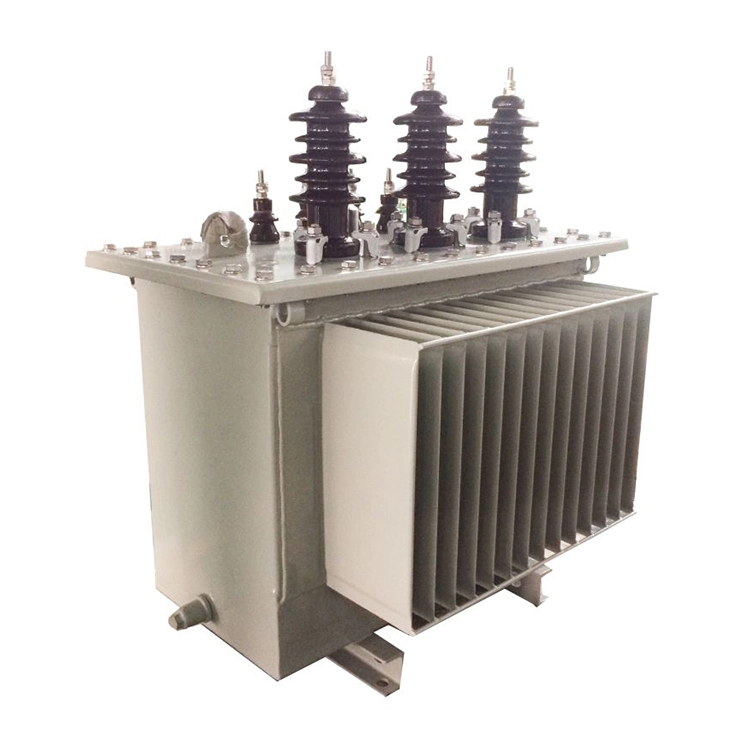

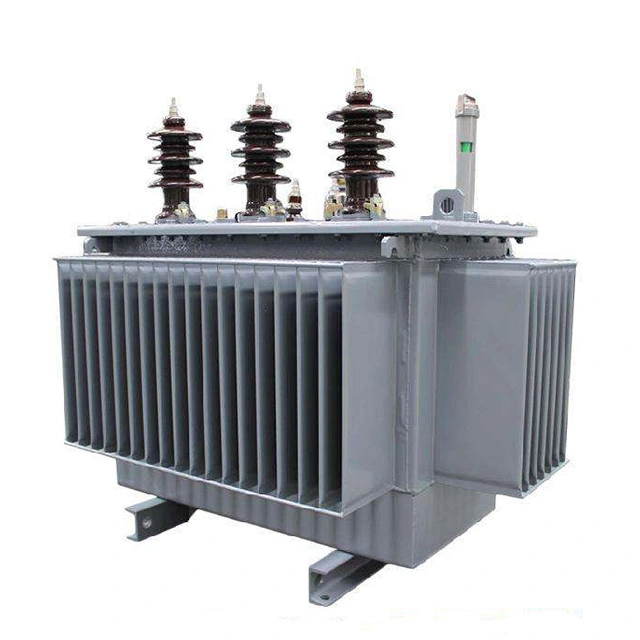

80kva 3-faasilised astmelised võimsustrafod 415v kuni 11kv

80kva 3-faasilised astmelised jõutrafod 415v kuni 11kv saavad primaarmähise kaudu 415V madalpinge vahelduvvoolu. Magnetväli kontsentreeritakse ja suunatakse primaarmähiselt sekundaarmähisesse läbi lamineeritud raudsüdamiku ning väljundiks on suhteliselt väikese kaoga kõrgepinge vahelduvvool 11kV.

80kva 3-faasilisi astmelisi toitetrafosid 415v kuni 11kv kasutatakse peamiselt pikamaa jõuülekandeks, fotogalvaanilise/tuuleenergia võrku ühendamiseks ja tööstuslikuks kõrgepinge toiteallikaks. Levinud tüübid hõlmavad õliga sukeldatud, vaskmähiseid ja Dyn11-ühendust, mis vastavad standarditele IEC 60076/GB 1094.

Tehniline parameeter:

Milliseid katseid tuleks läbi viia 80kva 3-faasilise astmelise jõutrafo 415v kuni 11kv töötamise ajal?

Trafo normaalse töö tagamiseks tuleks sageli läbi viia järgmised katsed:

(1) Temperatuuri test. Väga oluline on see, kas trafo tööseisund on normaalne ja temperatuuritase. Vastavalt eeskirjadele ei tohi ülemise kihi õli temperatuur ületada 85°C (temperatuuri tõus ei tohi ületada 55°C). Tavaliselt on trafod varustatud spetsiaalsete temperatuurimõõtmisseadmetega.

(2) Koormuskatse. 80kva 3-faasiliste 415v kuni 11kv tõstetrafode kasutusmäära parandamiseks ja võimsuskadude vähendamiseks on vaja kindlaks määrata tegelik toitevõimsus, mida trafo töö ajal talub. Mõõtmistööd tehakse tavaliselt iga hooaja elektritarbimise tippperioodil ja mõõdetakse otse ampermeetri klambriga. Voolu väärtus peaks olema 70–80% trafo nimivoolust. Kui see ületab selle vahemiku, näitab see ülekoormust ja seda tuleks kohe reguleerida.

(3) Pingetest. Pinge kõikumise vahemik peaks olema ±5% nimipingest. Kui see ületab selle vahemiku, tuleks pinge reguleerimiseks kasutada astmelülitit, et viia pinge määratud vahemikku. Üldjuhul mõõdetakse sekundaarmähise klemmi pinget ja lõppkasutaja klemmi pinget voltmeetri abil.

(4) Isolatsioonitakistuse test. 80kva 3-faasiliste 415v kuni 11kv toitetrafode normaalses tööolekus hoidmiseks tuleb läbi viia isolatsioonitakistuse test, et vältida isolatsiooni vananemist ja õnnetusi. Katse ajal proovige trafo töö peatada ja mõõta trafo isolatsioonitakistuse väärtust megohmomeetriga. Mõõdetud takistus ei tohiks olla väiksem kui 70% eelmisest mõõdetud väärtusest. Megaohmomeetri valimisel võib madalpinge mähis kasutada 500 V pingetaset.
