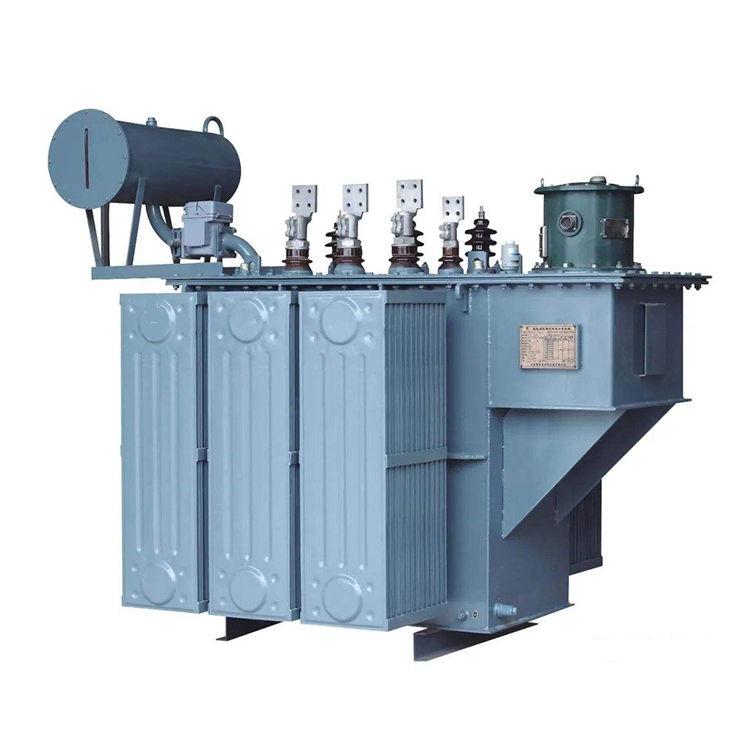

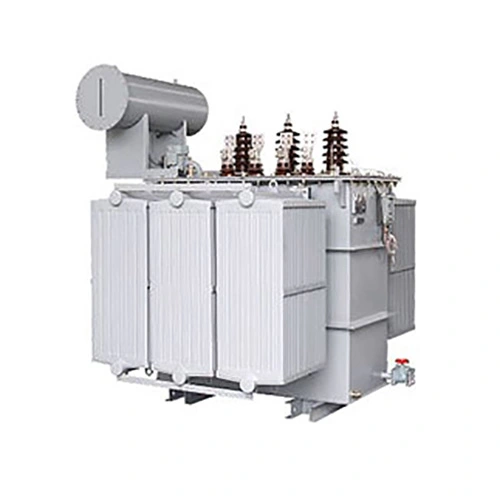

35 kuni 0,4kv 3-faasiline 2500kva jõutrafo

35–0,4 kv 3-faasilise 2500 kva jõutrafo südamik on valmistatud kõrge magnetjuhtivusega külmvaltsitud orienteeritud räniterasest lehtedest ja kogu liiteprotsess viiakse läbi täiskaldliidese ja avadeta sidumismeetodil, mis vähendab tõhusalt koormuseta kaotust ja ergutusvoolu. Nii kõrgepinge- kui ka madalpingemähised on valmistatud hapnikuvabadest vaskjuhtmetest (või vastavalt vajadusele alumiiniumjuhtmetest), kusjuures kõrgepinge mähis on mitmekihilises silindrilises struktuuris ja madalpinge mähis on fooliummähis või topeltspiraalstruktuuris, mis tagab hea elektritugevuse ja lühisekindluse.

35–0,4 kv 3-faasilise 2500 kva jõutrafo korpus läbib vaakumkuivatuse ja vaakumõli sissepritsetöötluse, mis tagab stabiilse ja töökindla isolatsioonisüsteemi. Õlipaak kasutab gofreeritud leht- või soojuseraldustoru konstruktsiooni, mis tasakaalustab soojuse hajumise tõhusust ja tihendusjõudlust, ning on varustatud rõhualandusventiilide, gaasireleede, õlitaseme näidikute, temperatuuri mõõteelementide ja muude täielike kaitseseadmetega.

Meie tehasel on 35 kV ja suurema pingega trafode täielik tootmisvõimsus, sealhulgas mähis, südamiku kokkupanek, korpuse kokkupanek, vaakumtöötlemine ja tehases testimine. Enne tehasest väljumist läbib iga toode mitmeid rutiinseid katseid, nagu mähise takistuse mõõtmine, pingesuhte ja ühendusgrupi tähistuse kontrollimine jne.

35–0,4 kv 3-faasiline 2500 kva jõutrafo, millel on madal kadu, madal müratase ja madal temperatuuri tõus ning see sobib pidevaks tööks sise-, välis-, kõrgel või kõrge saastetasemega piirkondades.

Tehniline spetsifikatsioon:

K: Mis on 35–0,4 kv 3-faasilise 2500 kva toitetrafo põhifunktsioon, mille lühistakistus on 6,5% ja milline on selle tähtsus trafo ohutuks tööks?

V: 35–0,4 kv 3-faasilise 2500 kva jõutrafo standardkonfiguratsioonina määratud 6,5% lühistakistus on trafo ohutu ja stabiilse töö tagamise võtmeparameeter. See parameeter võib tõhusalt piirata lühisvoolu 35–0,4 kv 3-faasilise 2500 kva jõutrafo madalpinge poolel, suurendada trafo mähiste dünaamilist ja termilist stabiilsust ning vältida lühisriketest põhjustatud mähiste deformatsioone ja isolatsioonikahjustusi. Samal ajal on see impedantsi parameeter kohandatud trafo korpuse struktuuriga, mis võib vältida ebanormaalset magnetvälja leket ja ülekuumenemisprobleeme. See võib olla ka standardne alus trafo releekaitse seadistamiseks, vältida üleastmelist väljalülitamist ja tagada, et 35–0,4 kv 3-faasiline 2500 kva toitetrafo saab paralleelselt töötada ilma tsirkulatsioonivooluta, tagades seeläbi trafode ohutu, ökonoomse ja stabiilse töö.
