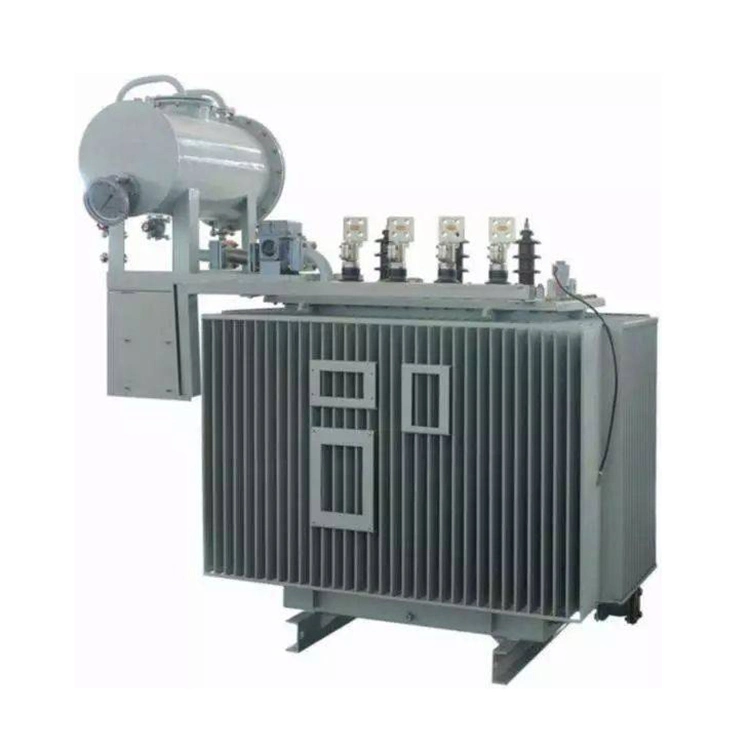

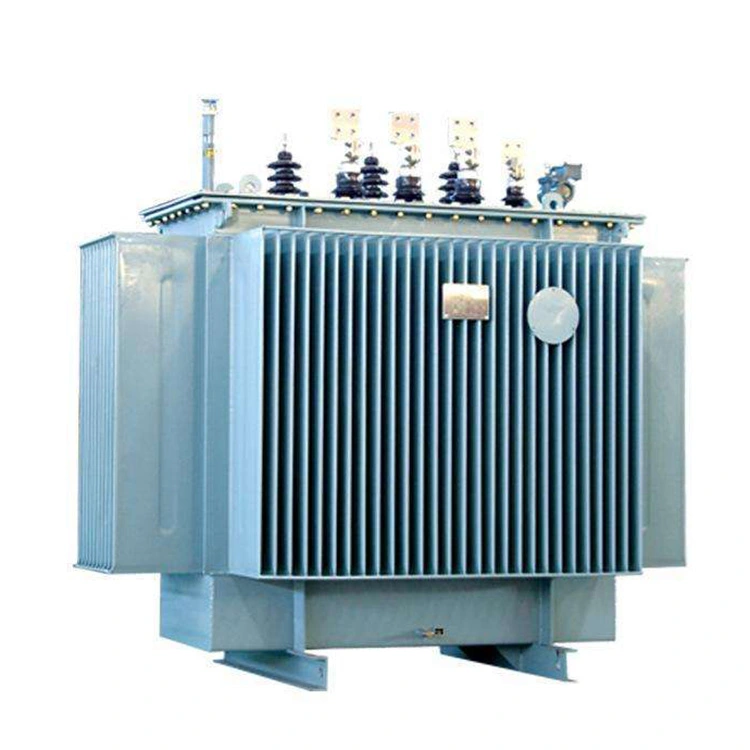

Õliga sukeldatud trafo 11kv kuni 0,4kv 800kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd ei ole mitte ainult usaldusväärne tootja 11kv kuni 0,4kv 800kva õlitransformaatorite tootmiseks, vaid pakub ka teenuseid elektriettevõtetele, EPC töövõtjatele ja tööstuskasutajatele, et saavutada usaldusväärne toiteallikas, vähendada energiatarbimist ja tagada projektide graafikujärgne käivitamine. Wenzhou XiFa eesmärk on vähendada töökulusid väikese kadudega 11kv kuni 0,4kv 800kva õliga sukeldatud trafode valmistamisel, samas kui tehas suudab 30 päeva jooksul toota rohkem kui 50 tükki 800 kva õliga sukeldatud trafosid, et tagada projekti õigeaegne lõpuleviimine usaldusväärsete tarneaegadega.

Saada päring

Tootekirjeldus

Õlisse sukeldatud trafo 11kv kuni 0,4kv 800kva on jõumuundamisseade, mis kasutab töötemperatuuri reguleerimiseks ja usaldusväärse jõudluse säilitamiseks isolatsiooniõli. 11kv kuni 0,4kv 800kva õlitrafo aktiivsed osad asuvad isolatsiooniõliga täidetud keevitatud teraspaagis. Õli toimib nii jahutuskeskkonnana kui ka elektriisolatsioonivahendina, mis võimaldab töö käigus tekkivat soojust tõhusalt ära juhtida ja ohutult hajutada. Jahutusmeetodite ja võimsuse reitingute järgi liigitatakse õliga sukeldatud trafod tavaliselt loomuliku jahutamisega õlitrafodeks ja sundõhkjahutusega õlitrafodeks, mida nimetatakse ka vastavalt ONAN-iks ja ONAF-iks.

Õliga sukeldatud trafo peamised komponendid:

1. Magnetiline südamik

Magnetsüdamik tagab tee magnetvoo jaoks ja moodustab 11kv kuni 0,4kv 800kva õliga sukeldatud trafo keskosa. See võimaldab elektrienergia ülekandmist mähiste vahel läbi elektromagnetilise induktsiooni.

2. Mähised

Mähised tekitavad pinge muundamiseks vajaliku magnetvälja. Need on valmistatud südamiku ümber keritud juhtivatest mähistest, mille mähised on isoleeritud spetsiaalsete pabermaterjalide ja kaitsvate isolatsioonikihtidega. Tööpinge kasvades rakendatakse paksemat isolatsiooni, et tagada piisav dielektriline tugevus ja tööohutus.

3. Trafopaak

Trafopaagis on südamik ja mähised, mis pakuvad sisemise sõlme mehaanilist kaitset. Paagile paigaldatud puksid võimaldavad ühendada mähised elektrisüsteemiga, säilitades samal ajal korraliku isolatsiooni. Paagi külge kinnitatud radiaatorid suurendavad välispinda, mis parandab soojuse hajumist ja jahutusvõimet.

4. Isolatsiooniõli

Isolatsiooniõli täidab paagi sisemuse ja täidab kahte olulist funktsiooni. See tagab pingestatud komponentide vahel elektriisolatsiooni ja toimib jahutuskeskkonnana. Töötamise ajal ringleb õli loomulikul teel või abistavate vooluteede kaudu mähiste ja südamikukoostu ümber. See kannab soojuse kuumadest kohtadest eemale ning kandub paaki ja radiaatoritesse, kus see eraldub ümbritsevasse keskkonda.

Oil Immersed Transformer 11kv To 0 4kv 800kva

Tehniline spetsifikatsioon:

Toote nimi		11kv kuni 0,4kv 800kva õlitrafo
Nimivõimsus		800 kVA
Süsteemi kõrge pinge		12 kV
Nimiprimaarpinge		11 kV±2×2,5%
Nimisekundaarpinge		400/230 V
Puudutage valikut Changer	Tüüp	DETC või OLTC
	Vahemik	±2×2,5%, 5 asendit
Tõhusus		≥ 99%
Takistus		4,5% ±10% tolerantsiga
Maksimaalne temperatuur		≤50 ℃
Suhteline õhuniiskus		95%

Õliga sukeldatud trafode peamised eelised

1. Suurepärane isolatsioonijõudlus

11kv kuni 0,4kv 800kva õliga sukeldatud trafod pakuvad tänu isolatsiooniõli suurele dielektrilisele tugevusele silmapaistvat elektriisolatsiooni. Õli tagab ka tõhusa soojuse hajutamise. See muudab õlitrafod hästi sobivaks kõrgepinge ja suure võimsusega rakendustes. 11kv kuni 0,4kv 800kva õlitrafosid kasutatakse laialdaselt jõuülekandevõrkudes, tööstusrajatistes ja alajaamades, kus on nõutav töökindel töö nõudlikes elektritingimustes.

2. Tõhus jahutus ja pikk kasutusiga

Isolatsiooniõli jahutusvõime aitab säilitada stabiilset töötemperatuuri isegi suure koormusega tingimustes. Võrreldes kuivtüüpi trafodega võimaldab see õliga sukeldatud trafodel tõhusamalt toime tulla püsivate ülekoormustega ja aitab kaasa pikemale tööeale. Nõuetekohase hoolduse korral jäävad paljud õliga sukeldatud trafod kasutusse kaks kuni kolm aastakümmet.

3. Tasuv lahendus

Sama võimsuse puhul on õliga sukeldatud trafode tootmine üldiselt ökonoomsem kui valuvaigust trafode puhul. Nende madalam alginvesteeringu maksumus muudab need atraktiivseks valikuks kommunaalteenuste, tööstusprojektide ja infrastruktuuri arendamiseks, mis otsib tasakaalu jõudluse ja eelarve vahel.

4. Usaldusväärne töö karmides keskkondades

11kv kuni 0,4kv 800kva õliga sukeldatud trafod on loodud töötama usaldusväärselt keerulistes töötingimustes, mis hõlmavad kõrge ümbritseva õhu temperatuuri ja tolmuse keskkonnaga piirkondi. Nende tugev konstruktsioon ja tugev vastupidavus välistele häiretele aitavad tagada stabiilse ja töökindla voolujaotuse nõudlikes keskkondades.
