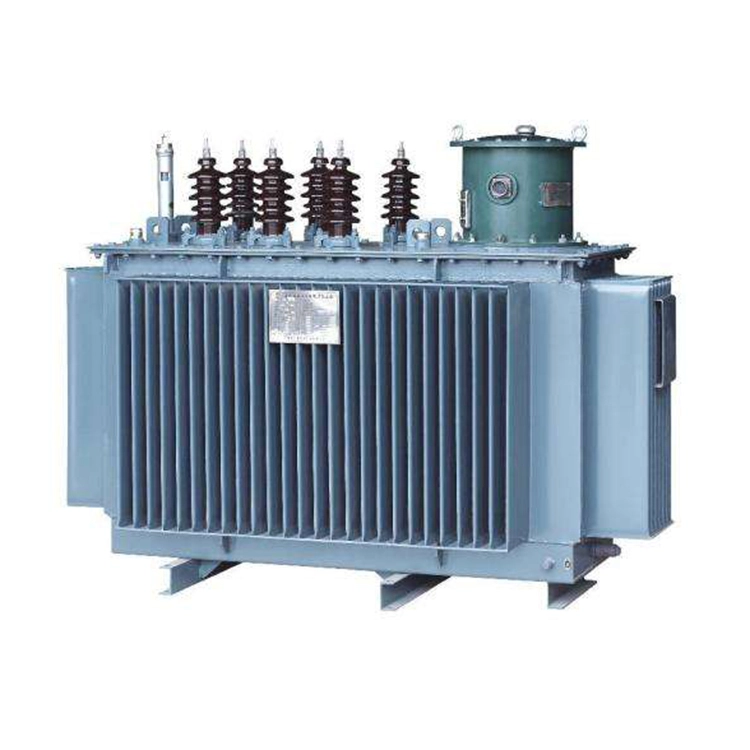

10kv 500kva Step Down õliga sukeldatud trafo

WenZhou XiFa Electrical Power Equipment Co., Ltd on professionaalne tehas, mis toodab 10kv 500kva allalaaditavat õlitrafot koos kohandatud teenusega, et see sobiks välismaiste klientide töökeskkonnaga. Näiteks Wenzhou XiFa Electrical Power Equipment Co., Ltd tõstaks Lähis-Ida ja Kesk-Aasia kliendi jaoks mähise keskmise temperatuuri tõusu 65 K-lt 45 K-ni. Ja iga 10kv 500kva alandava õliga sukeldatud trafo kasutaks tootmisprotsessis kõrgekvaliteedilist isolatsiooniõli, et töötada standardrežiimis temperatuuril alla -50 °C kuni 60 °C.

Saada päring

Tootekirjeldus

Õlitrafode paigaldusnõuded:

1. 10kv 500kva astmelised õlitrafod peavad olema korralikult kinnitatud ja toestatud, et vältida transpordi ja paigaldamise ajal tekkida võivat vibratsiooni või liikumist.

2. 10kv 500kva astmeline õlitrafo tuleb stabiilse töö tagamiseks paigaldada vertikaalselt tugevale alusele ja hoolikalt tasandada.

3. 10kv 500kva astmeliste õlitrafode kandekonstruktsioonid tuleb paigaldada vertikaalselt ja horisontaalselt ning korralikult maapinnast isoleerida. Paigalduskõrgus ei tohi ületada 2,5 m horisontaalselt ja 4 m vertikaalselt. Kõik 10kv 500kva alandatud õlitrafode komponendid ja ühendused peavad olema kindlalt ja usaldusväärselt kinnitatud.

4. 10kv 500kva allavoolu õlitrafode puksid ja juhtmed tuleks paigutada võimalikult lähedale. Kui tingimused seda võimaldavad, võib juhtmeid ühendada 10kv 500kva astmelise õliga sukeldatud trafo korpusega läbi isolatsioonihülside või selleks ettenähtud juhtmeavade.

5. Kõik 10 kv 500 kva õlitrafo tugiraamid peavad olema tugevad ja töökindlad. Kõik ühendusosad ja kinnitusdetailid peavad taluma koormuskatseid nimitöötingimustes.

6. 10kv 500kva õlitrafo jahutussüsteem ja kõik tarvikud peavad olema terviklikud, terved ja korralikult paigaldatud.

7. 10kv 500kva astmelise õlitrafo paigalduskoht peab olema puhas ja kuiv, ilma tuleohtlike, plahvatusohtlike või söövitavate aineteta. Suitsetamine ja lahtise tule tegemine on läheduses rangelt keelatud.

8. Pärast paigaldamist tuleb kasutusele võtta nõuetekohased tihendusmeetmed, et vältida õlilekke, õhu või niiskuse sattumist paaki, mis võib muidu põhjustada talitlushäireid või õnnetusi.

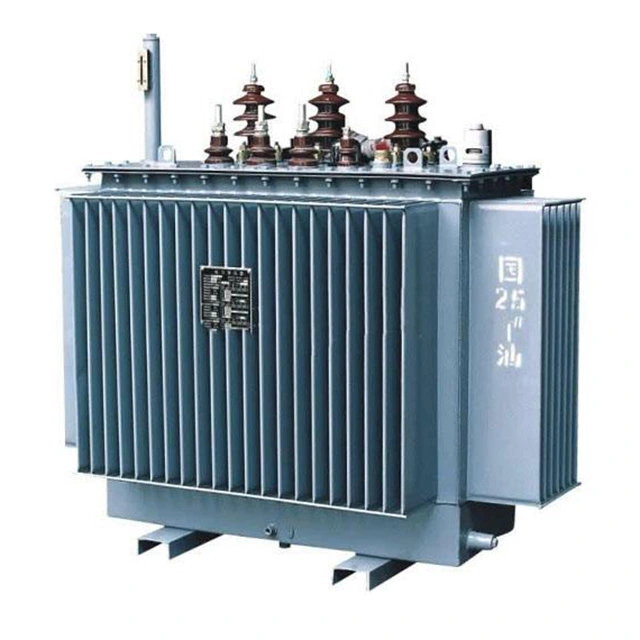

10kv 500kva Step Down Oil Immersed Transformer

Tehniline spetsifikatsioon:

Toote nimi		10kv 500kva astmeline õlitrafo
Pinge suhe		10/0,4 kV
Vektorrühm		Dyn11 või Yyn0
Jahutussüsteem		ONAN
Puudutage valikut Changer	Tüüp	Pingevaba kraanivahetaja või laadimisel olev kraanivahetaja
	Vahemik	2,5% taseme kohta, kokku viis sammu
Takistus		4,5%±10%
Temperatuuri tõus		Õli peal: ≤55 K; Mähise keskmine: ≤65 K
Ümbritsev temperatuur		-25°C kuni +40°C
Kõrgus merepinnast		≤ 1000 m (suurel kõrgusel töötamiseks on vaja alandamist)
Suhteline õhuniiskus		≤ 95%

Õliga sukeldatud trafo ohutusmeetmed

Kuna 10kv 500kva alandatud õlitrafod kasutavad isolatsioonikandjana õli, tuleb kõigi elektritoimingute ajal rangelt järgida asjakohaseid ettevaatusabinõusid. Isolatsioonirikke ohu vähendamiseks ja ohutu töö tagamiseks tuleb rakendada järgmisi meetmeid:

1. 500kva ONAN-trafo regulaarset kontrolli tuleb tugevdada. Kõik võimalikud ohutusriskid tehakse kindlaks ja kõrvaldatakse õigeaegselt.

2. Töötamise ajal tuleb rangelt vältida lühiseid, kuna tekkiv lühisvool võib põhjustada tugevat siserõhku, mis võib viia paagi purunemiseni või tuleohuni.

3. Sisemistest riketest põhjustatud plahvatusohu vähendamiseks peab 10kv 500kva alandatud õlitrafode paak olema varustatud sobivate rõhulangetusseadmetega, et vabastada vajadusel ülemäärane siserõhk.

4. Iga Wenzhou XiFa elektrilise 10 kv 500 kva õliga sukeldatud trafo saab 2 tunni jooksul koormata 120%. Siiski tuleb vältida 10kv 500kva alandatud õlitrafo pikaajalist ülekoormustööd, kuna see võib põhjustada liigset temperatuuritõusu, kiirendada isolatsiooni vananemist ja lühendada kasutusiga.
