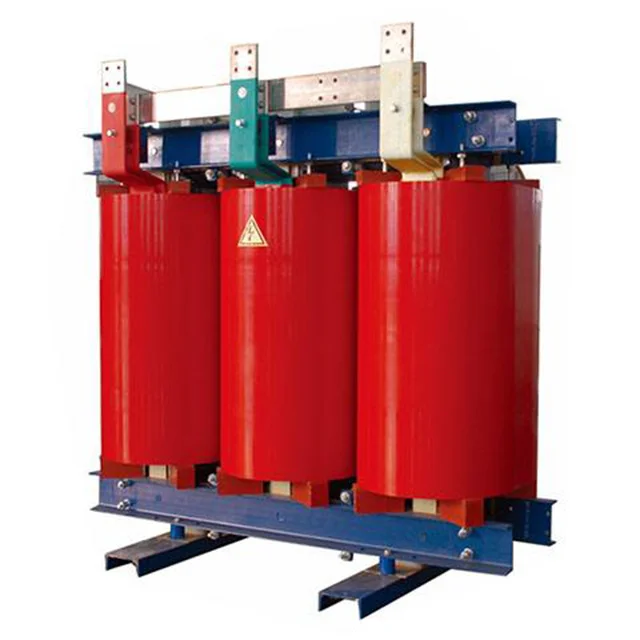

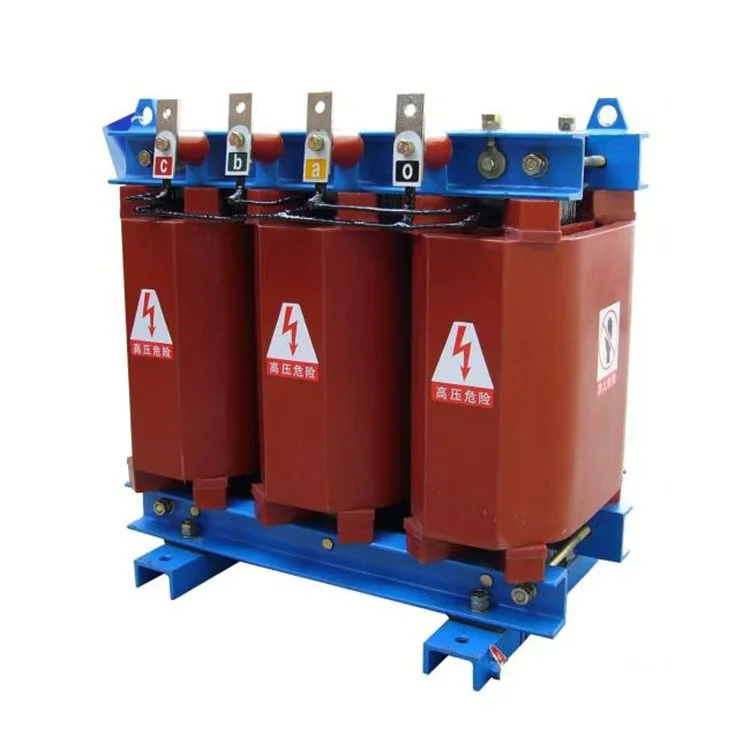

500kva 11kv kuivtüüpi Nltc jaotustrafo

Kasvava ülemaailmse elektrinõudluse taustal kasutatakse 500kva 11kv kuivtüüpi nltc jaotustrafot laialdaselt sellistes valdkondades nagu maapiirkondade elektrivõrgud, tööstus, kaubandus, uus energia ja avalikud rajatised. Nende kõrget töökindlust on kinnitanud enam kui 50 riigis ja piirkonnas üle maailma. Neid on müüdud riikidesse ja piirkondadesse, sealhulgas Tansaaniasse, Zimbabwesse, Ghanasse, Lõuna-Aafrikasse, Keeniasse, Sambiasse jt.

500kva 11kv kuivtüüpi nltc jaotustrafo konstruktsiooniomadused:

Mähised: mähised on keritud vaskjuhtmetega, kas traadiga või fooliumiga, tugevdatud klaaskiuga ja valatakse täielikult epoksüvaiguga ilma täiteaineteta, kasutades vaakumkuivatus- ja degaseerimisprotsesse. Selle tulemuseks on kõrge mehaaniline tugevus, tugev lühisekindlus ja suurepärane impulsskindlus.

Kõrgepingemähised: algus- ja lõppklemmid, aga ka vahepealsed väljalülitusjuhtmed on põimitud vaskmutritega. See struktuur tagab hea jäikuse, hõlbustab lihtsat kraani vahetamist ning tagab korraliku ja esteetiliselt meeldiva välimuse.

Südamik: südamik on kokku pandud kvaliteetsete teradele orienteeritud külmvaltsitud räniterasest lehtedest, millel on 45-kraadised täielikult kaldenurgad mitmeastmelised vuugühendused. 500kva 11kv kuiva tüüpi nltc jaotustrafo pind on kaetud isoleeriva vaigukihiga, mis tagab niiskuskindluse, rooste vältimise ja müra vähendamise.

Kinnitussüsteem: südamiku, kinnitusdetailide ja mähiste vahel kasutatakse elastseid komponente, et hoida pooli pideva kokkusurumise all, vähendades seeläbi mürataset.

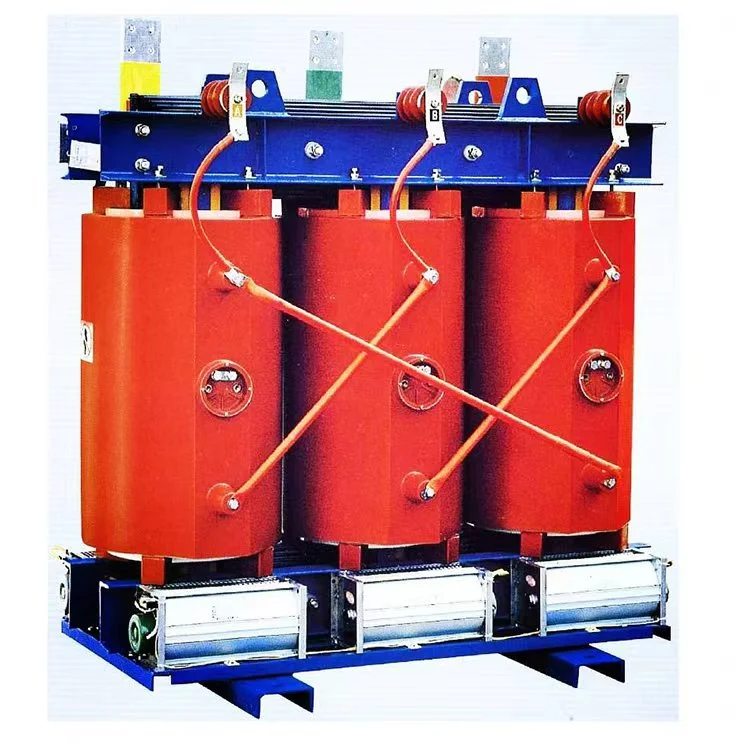

Jahutusdisain: 500 kva 11 kv kuivtüüpi nltc jaotustrafo on mõeldud loomulikuks jahutamiseks (AN). Täisvalatud kõrgepinge- ja madalpingemähiste mähiseinte sisse on valmistatud pikisuunalised ventilatsioonikanalid. Lisavarustusena saab paigaldada sundõhkjahutusega AF-seadmete jahutusventilaatorid. Sundõhkjahutusega saab nimiväljundvõimsust suurendada 50%.40%, kui nimivõimsus on 500kVA ja alla selle.

Temperatuuri jälgimine: 500kva 11kv kuivtüüpi nltc jaotustrafo on varustatud BWDK-seeria temperatuuriregulaatoriga. Plaatinatakistusandurid Pt100 asetatakse madalpinge poolide ülaosas asuvatesse eelnevalt sisseehitatud aukudesse, et jälgida mähise temperatuuri tõusu. Kontroller käivitab või peatab automaatselt jahutusventilaatorid ning pakub selliseid funktsioone nagu veaalarm, ületemperatuuri alarm ja ületemperatuuri väljalülitus. Need omadused pakuvad kuiva tüüpi trafole usaldusväärset ülekoormuskaitset, suurendades sellega selle tööohutust.

Toote parameetrid:

Tootmisseadmed

Poolvalmis toode

Kaitseümbris IP21

Trafo südamik

Trafo mähis

Testikeskus

Kerimise töötuba
