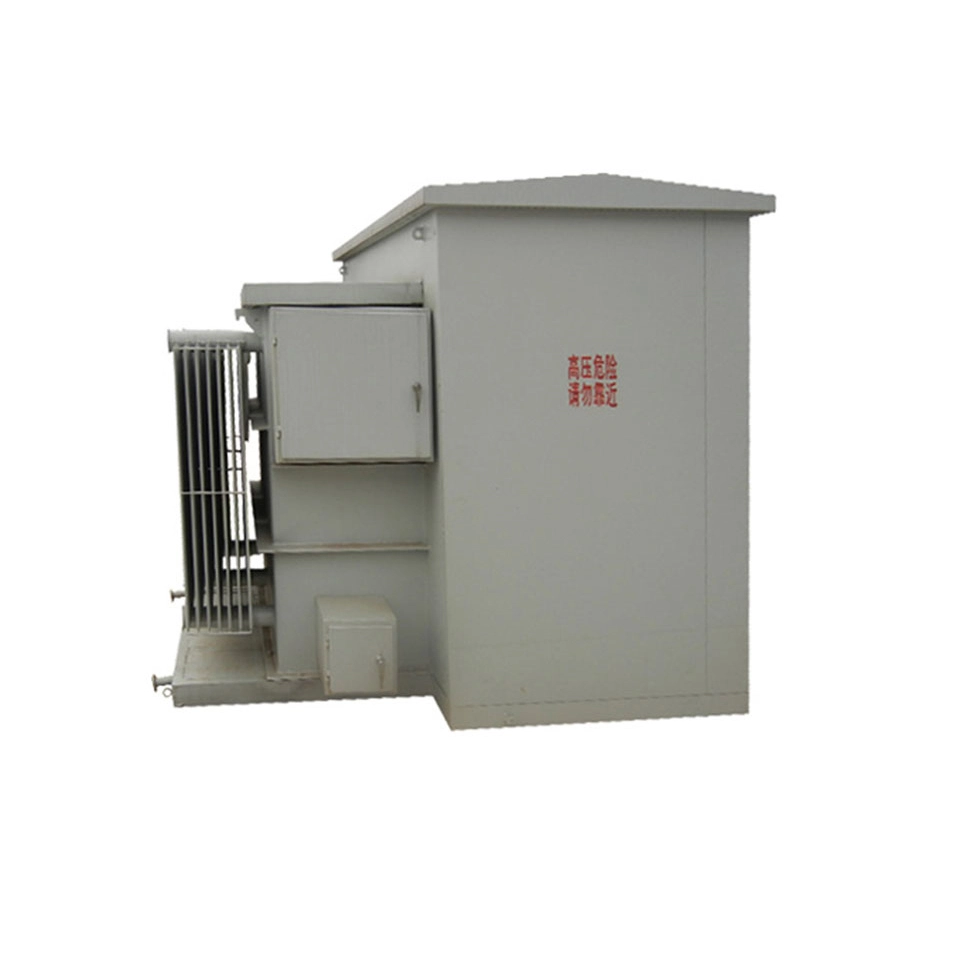

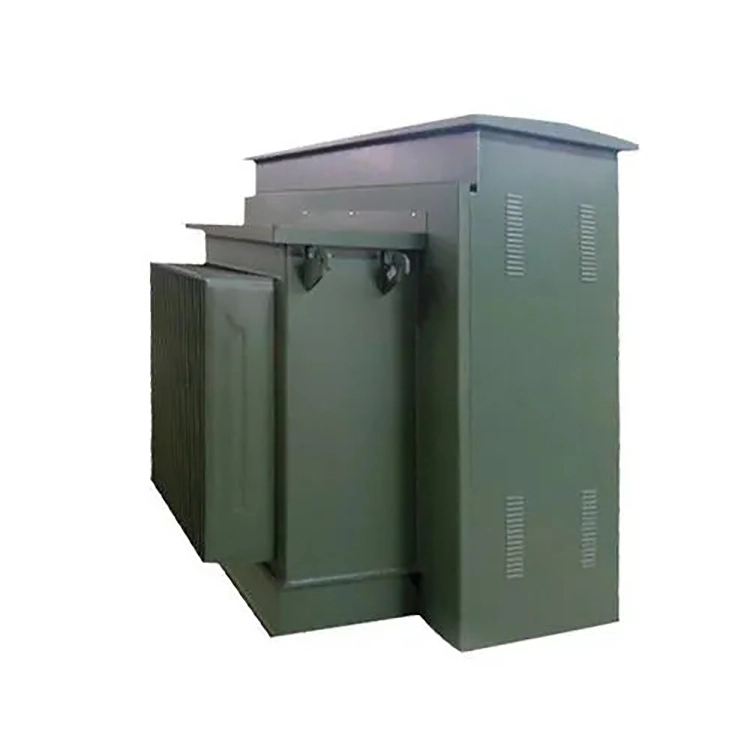

630kva padjandiga astmeline õliga täidetud trafo

630 kva padjandiga monteeritud õliga täidetud trafo toetab levinud rahvusvahelisi pingekombinatsioone, sealhulgas primaarpinge 11 kV, 22 kV, 12470Y/7200 V, 13,8 kV ja sekundaarne väljund 400 V, 480Y/277V, 208Y/277V, 208Y/277V, 208Y/208Y/120V väljalülitatud vooluahela ja 5% ±120V väljalülitusvektoriga. paindlikuks pinge reguleerimiseks.

630 kva padjandiga monteeritud õliga täidetud trafo saab paigaldada välistingimustes olevale betoonalusele, millel on täielikult suletud õlis sukeldatud isolatsioon, integreeritud kõrgepinge lüliti, kaitse ja madalpinge jaotus ning see on hooldusvaba, kompaktne eelmonteeritud jaotustrafo. Kvaliteetsed väikese kadudega räniterasest lehed ja kvaliteetsed vasktraadid on juhtivad ja magnetilised tuumad. õliga täidetud trafo on varustatud keskkonnasõbraliku mineraalse isolatsiooniõliga, mis tagab suurepärase dielektrilise tugevuse ja soojuse hajumise. ONAN loodusliku õlijahutusrežiimiga loodud see töötab stabiilselt madala müratasemega, madala koormuseta ja koormuse kadumisega ning vastab rahvusvahelistele energiatõhususe standarditele.

Tehniline spetsifikatsioon:

Eelised:

Sellel 630kva padjandiga astmelisel õlitäidisega trafol on kompaktne üldine struktuur ja see sobib paigaldamiseks välistingimustesse. Sellel on keskkonnasõbralik õliga sukeldatud disain, millel on suurepärane soojuse hajumine ja isolatsioonivõime ning madalad töökadud ja madal müratase. Varustus vastab kaitsetaseme standardile ning kasti korpus on korrosiooni- ja ilmastikukindel, võimeline kohanema erinevate keeruliste välistingimustega.

Mitme ohutuskaitsekomponendiga, mis tagab stabiilse ja usaldusväärse töö, on õlitäidisega trafol kraaniga vahetatav pingereguleerimisstruktuur, mis võimaldab paindlikult kohandada pinge kasutusnõuetega. Tootel on pikk kasutusiga, seda on lihtne hooldada ning see on laialdaselt kasutatav tehasepiirkondades, äri- ja eluhoonetes ning uutes energiajaotuse stsenaariumides.

K: Millised on 630kva padjaga monteeritud astmelise õliga täidetud trafode tehasetestid?

V: Enne trafode tehasest tarnimist viiakse läbi põhjalik lõplik vastuvõtukatse, et tagada seadmete vastavus tehnilistele standarditele ja kliendi nõuetele.

Katseelemendid hõlmavad isolatsioonitakistuse testi, lühisetakistuse testi, koormustesti ja õlikvaliteedi testi, et tagada õliga täidetud trafode stabiilsus ja ohutus erinevates töötingimustes.

Trafo energiatõhususe ja jõudluse kontrollimiseks kasutatakse koormusvoolu ja koormuskadude katset. Temperatuuritõusu test tagab, et trafo ei kuumene töötamise ajal üle, tagades sellega seadme tööea. Osalise tühjenemise testi kasutatakse trafo võimalike isolatsiooniprobleemide kontrollimiseks.

Kõik katsetulemused registreeritakse üksikasjalikult ning esitatakse katseprotokollid ja kvaliteedisertifikaadid. Pärast ülevaatuse läbimist on 630kva padjaga monteeritud õliga täidetud trafoga kaasas täielik kvaliteedikontrolli sertifikaat ning see pakitakse ja valmistatakse ette. See protsess tagab, et iga trafo vastab rahvusvahelistele ja tööstusstandarditele ning seda saab usaldusväärselt kasutusele võtta.

Varustus

Toote üksikasjad

Rõnga tüüp

Terminali tüüp

Trafo kere

Toode on töötlemisel

Testikeskus

Kerimise töötuba
